上海松江3028火灾报警控制器说明书
2018-04-24 16:34:48 来源：
[摘要]1.系统概述：1.1系统简介：（1）JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点用指示灯显示屏的形式，来统一显
上图说明：
1）火警首址为1号机、55回路、58号消火栓钮（0分区），在2009年6月2日11时09分首报火警。控制器扬声器同时发出火警音。（可消音）然后，同机同回路57号消火栓钮（0分区）续报火警。
2）由火警信号引发的“系统声光报警器”被启动（1号机1回路111号控制模块，带一台声光报警器）。
6.2联动部分在火警时的处置方法：
（1）自动联动编程，按照工程设计要求，分成7类编程：1.与或逻辑。2.分区逻辑。3.火警总报。4.故障总报。5.广播模块。6.多线复位。7.外控电源。各自进行逻辑编程。
（2）手动启动控制模块，有两种方式：单点启动和类别键启动方式。手动停止控制模块只有一种方式。详见下一节的说明。
6.3手动启动、停止控制模块的操作方法：首先，按机号键，显示屏显示出：

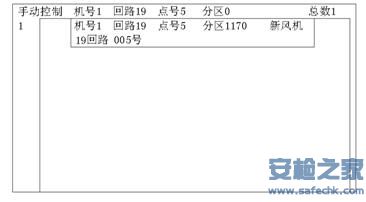

（1）单点启动方法：通过选择机号、回路号、点号。（例如，机号1，回路19，点号5。）再按一次确认键后，显示屏显示：

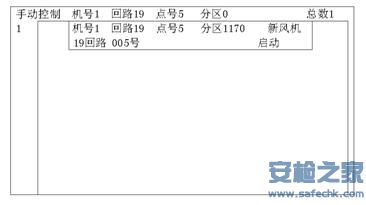

1）此时，按下“启动”键。在新风机下方，出现“启动”两字：

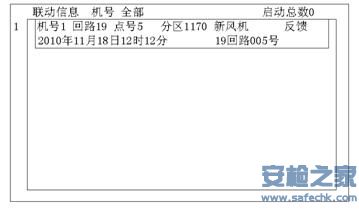

2）约几秒后，显示屏显示如下：

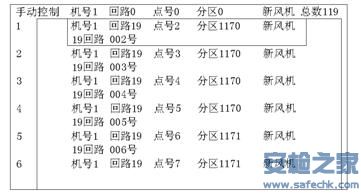

（2）用“类别”键，手动启动控制模块的方法：通过选择“新风机”键后，显示屏显示：

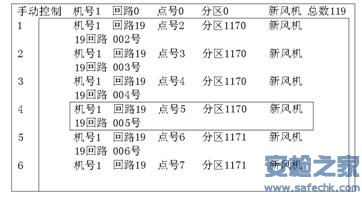

1）此时，按几次 “下”键。找到“回路19点号5”处，显示如下：

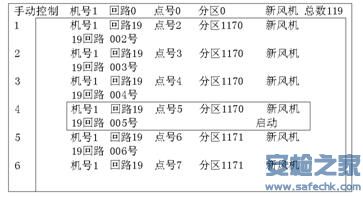

2）此时，按下“启动”键。在新风机下方，出现“启动”两字：

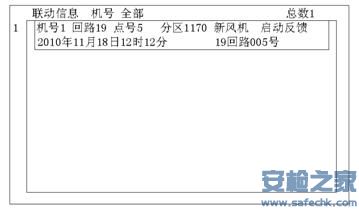

3）约几秒后，显示屏显示如下：
（3）用“向上翻页”键来进行手动停止控制模块的操作方法：在上图状态中，按一下“向上翻页”键，显示屏显示如下：

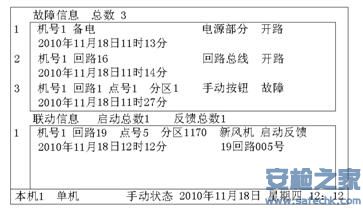

1）上图说明19回路005号控制模块处于启动反馈状态。此时按“停止”键，显示屏显示：

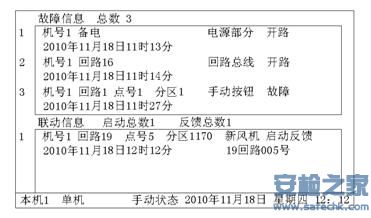

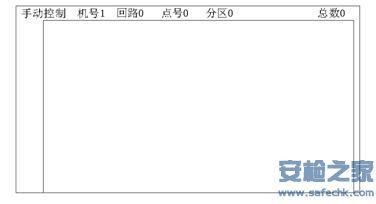

2）上图为按“停止”键后显示屏的显示情况。过十几秒钟左右，回到显示屏原来的显示状态。
6.4在处理火警事件中的注意事项：
（1）当系统报出火警时，一定要沉着、镇定。首先必须有人到现场观察，确认是否是真实火灾？若真是火灾的话，立即拨打119火警电话。
（2）在消防控制室内观察火灾报警控制器所显示的火警信息，查明发生火灾的地方，为组织人员灭火提供可靠的依据。
（3）在火灾发生后，若控制器处于“自动”和“启动”状态的话，系统将按“联动编程”中的逻辑自动延时启动所确定的控制模块。其延时时间在“联动编程”中早有设置。若需要立即启动一些设备，可以利用“手动信息”表，来搜索到该设备。用“启动/停止”和“联动控制”两键来配合使用。
6.5灭火后的处置方法：
（1）保管好火警和联动信息的打印纸，以便日后查考。
（2）根据具体情况，停止一些必须停止运行的消防设备，如消防泵、喷淋泵等。
（3）根据具体情况，停止一些持续吸合的控制模块，如警铃控制模块等。（注意：联动部分的启动/停止状态，此时必须处于停止状态后，按该控制模块的总线操作键才有效。）
