上海松江3028火灾报警控制器说明书
2018-04-24 16:34:48 来源：
[摘要]1.系统概述：1.1系统简介：（1）JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点用指示灯显示屏的形式，来统一显
（1）用来对气体灭火控制的灭火区域数和延时时间的设定。1个灭火单元的灭火区域数不得超过4个，在1～4之间选择。延时时间在1030秒之间选择。图中255不是真实数据，未编程情况。
（2）不同灭火单元之间的延时时间数可以不相同。

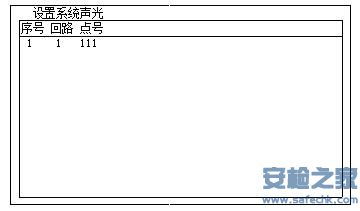

8.1-6系统声光：在编程主菜单中，选择第1列下“6．系统声光”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）设置“系统声光”报警点，可以设置在1～72回路的任一位置。上图中，设置在1回路111点。由一只HJ-1825控制模块来控制一台声光报警器。
（2）在控制器的面板上，“声光”键按下，可以启动该“系统声光”报警器。再按一下“声光”键，可以使它停止。

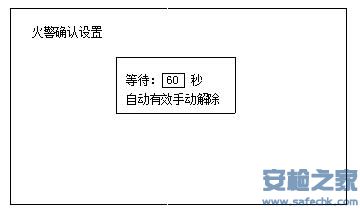

8.1-7火灾确认：在编程主菜单中，选择第1列下“7．火灾确认”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）设置“火灾确认”，仅在自动状态下有效。主要是设置一个“等待延时时间”（图中等待“60”秒）， 有30秒、60秒、90秒、120秒、150秒、180秒、210秒七档，由“上、下”键进行选择。在此时间内，给操作者留出判断是否需要“联动”或处理系统中某些误动作的时间。若确实认为是误报火警时，按复位键或放在“手动”档来解除。否则，在“等待延时时间”后报出火警。
（2）报“火警”时，顶层信息为“火警首址”，并发出火警音。可按“消音”键，进行消音。自动“联动”部分，要等待“火灾确认”的“等待延时”后，才执行。

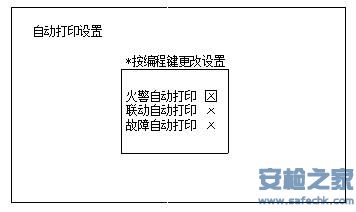

8.1-8打印设置：在编程主菜单中，选择第1列下“8．打印设置”后按确认键，显示屏显示如下：
附图说明：
（1）首先选择好系统“自动打印设置”，一共3项（火警、联动和故障的自动打印）。
（2）用上下键选择对象后，再用编程键选择开启或关闭。等到3项选择好后，按退出键即可。建议在控制器正常工作时，“自动打印设置”全部处于“关闭”状态为妥。

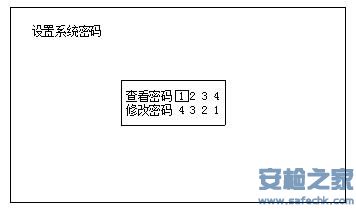

8.1-9密码修改：在编程主菜单中，选择第1列下“9．密码修改”后按确认键，显示屏显示如下：
附图说明：
（1）本机查看密码和修改密码的初始值分别为“1234”和“4321”，可以允许进行密码修改。
（2）工作人员个人不要擅自修改密码！必须要有专职消防人员在场，慎重修改，笔录为妥。
（3）用“上、下”键选择好修改处，连续键入4位数。按退出键后，密码修改成功并退回上级菜单。
8.2系统调试：（参见上面的编程主菜单）

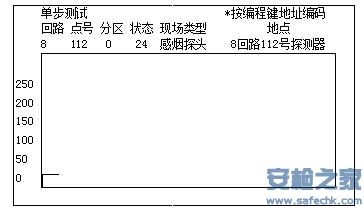

8.2-1单步测试：在编程主菜单中，选择第2列下“1．单步测试”，再按下确认键后，LCD屏显示如下：
附图说明：
（1）单步测试的目的是查询单个联动模块（包括控制模块和多线模块）、模拟量探测器以及火灾显示盘的工作状态。按数字键“0”，可以快速进入该功能菜单。
（2）它用来对本机的模拟量探测器观察它的运行曲线。在上方状态栏中显示：24（数值在10～80为正常状态。）若模拟量探测器发生故障，在状态栏中不显示数值，而显示：故障。若报“火警”。则在状态下显示“火警”。探测器有3种状态。
（3）对于控制模块而言，一般状态栏中显示：正常、故障、反馈等3种状态。

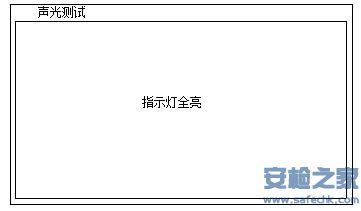

8.2-2声光测试：在编程主菜单中，选择第2列下“2．声光测试”，再按确认键后，LCD显示如下：
