上海松江3028火灾报警控制器说明书
2018-04-24 16:34:48 来源：
[摘要]1.系统概述：1.1系统简介：（1）JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点用指示灯显示屏的形式，来统一显
附图说明：从上图开始进行自检（注意中间的题字），在点亮各种功能指示灯的同时，伴有各种音响。
（1）指示灯全亮。在中央系统状态显示屏上的指示灯，全部点亮。（见上图）
（2）指示灯全灭。在中央系统状态显示屏上的指示灯，全部熄灭。（以下图形从略）
（3）火警声。自检指示灯、火警灯亮。伴有火警声，可消音。
（4）监管声。自检指示灯、监管灯亮。伴有监管声，可消音。
（5）联动声。自检指示灯、反馈灯亮。伴有联动声，可消音。
（6）提示声。自检指示灯、延时输出灯亮。伴有提示声，可消音。
（7）故障声。自检指示灯、故障灯亮。伴有故障声，可消音。
（8）打印机、在线、有纸。最后，打印机打印出“打印机在线”字样。

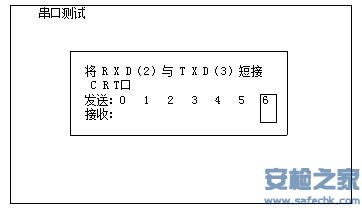

8.2-3串口测试：在编程主菜单中，选择第2列下“3．串口测试”，再按确认键后，LCD显示如下：
附图说明：
（1）串口测试指的是CRT串口。（在“通讯端口”菜单中，将CRT设置在波特率“9600”上即可。）
（2）分别对CRT接口和COM2的九芯插座的RXD（2脚）与TXD（3脚）短接后，再按下“确认”键。上面菜单中的方框由左向右跳跃。
（3）当发送数字“6”时，接收到上次发送的一个数字“5”。依此类推……，这说明对CRT的串口测试结果：正常。若接收后面空白，说明CRT串口测试结果：失败。（上图为失败情况）

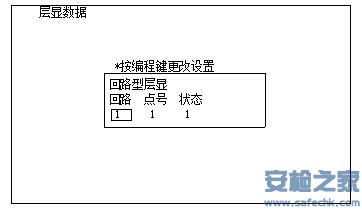

8.2-4层显数据：在编程主菜单中，选择第2列下“4．层显数据”，再按确认键后，LCD显示如下：
附图说明：
（1）在带有JB-YX/252汉显式火灾显示盘的控制器编写探头属性的过程中，层显号、点号、探测器描述等项的数据和汉字库。必须要经过层显数据菜单的数据传送以后，在火灾显示盘上才能准确重复显示控制器的火警或故障，以及探测器的汉字描述等信息。
（2）系统型层显的数据传送。首先选择回路号1，在确认键启动后，进行1回路的数据传送。等1回路数据传送结束后，使回路号变成2，再按一下确认键后，再对2回路进行数据传送。依此类推主机的每个回路，都必须进行一遍数据传送。回路型层显与系统型层显之间的切换，是由编程键来完成的。
（3）回路型层显的数据传送以本回路点号1为起点，按点号逐个进行数据传送。回路型层显的设置方法，详见回路型火灾显示盘使用说明书。
8.2-5联网测试：在编程主菜单中，选择第2列下“5．逻辑测试”，再按确认键后，LCD显示如下：
附图说明：
（1）联网的控制器，不超过30台。

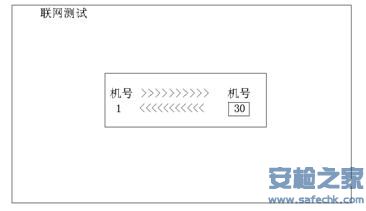

（2）联网测试内容：键入需测试的机号，观察光标移动的情况。（上图为30号机号联网测试正常！）
8.2-6逻辑测试：在编程主菜单中，选择第2列下“6．逻辑测试”，再按确认键后，LCD显示如下：
附图说明：

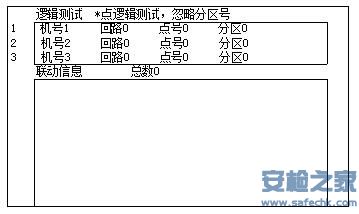

（1）“逻辑测试”是用来对联动逻辑编程内容进行检查。通过“编程”键来切换点逻辑和分区逻辑测试。
（2）点逻辑测试则按实际编程内容键入要测试点的机号、回路号、点号（忽略分区号）时，如联动信息框内显示的内容与实际编程内容一致即为正确。否则需检查原编程内容。
（3）分区测试则按实际编程内容键入要测试点的机号、分区号（忽略回路号、点号）时，如联动信息框内显示的内容与实际编程内容一致即为正确。否则需检查原编程内容。

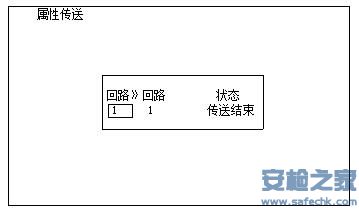

8.2-7属性传送：在编程主菜单中，选择第2列下“7．属性传送”，再按确认键后，LCD显示如下：
附图说明：
（1）在电脑编程的情况下，属性传送功能是将写在主CPU中的回路属性内容手动传送到相对应的回路板的CPU中去。使其回路属性内容保持一致！前回路指的是主CPU中的回路；后回路指的是回路板CPU中的回路。前回路可以选择（1～24）；后回路自动对应前面，不可选择。
（2）在图中，状态栏下有数据传送和传送结束两种情形。
（3）若在主机上编程，不需要用属性传送功能。
8.3系统信息：（参见上面的编程主菜单）
8.3-1故障信息：在编程主菜单中，选择第3列下1．故障信息，再按下确认键后，LCD屏显示如下：
上图说明：

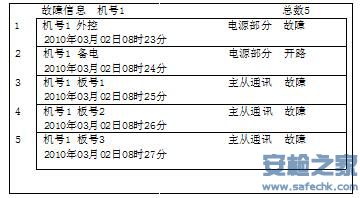

（1）在上图中，共有5个故障。1个外控电源故障（机号1）；1个备电电源故障（机号1）；3块（1＃、2＃、3＃）发送板故障，都是主从通讯故障。
（2）在故障信息菜单中，按打印键，打印机能见表打印出5个故障信息数据。
（3）可通过左方向键，快速进入该信息框。
8.3-2火警信息：在编程主菜单中，选择第3列下2．火警信息，再按下确认键后，LCD屏显示如下：
上图说明：

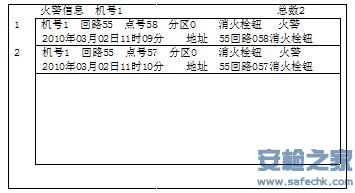

（1）在上图中，共有2个火警信息。1个是（55回路58点）09年6月2日11时09分报火警；另1个是（55回路57点）同一日11时10分报火警。
（2）在“火警信息”菜单中，按“打印”键，打印机能见表打印出2个“火警信息”数据。
（3）可通过上方向键，快速进入该信息框。
8.3-3监管信息：在编程主菜单中，选择第3列下“3．监管信息”，再按下确认键后，LCD屏显示如下：
上图说明：
（1）在上图中，共有2个监管信息。1个是（1号机56回路28点；一个属监管报警的限位设备）6月1日14时25分报警；另1个是（1号机56回路20点）6月1日16时12分报警。
（2）在监管信息菜单中，按打印键，打印机能见表打印出2个监管信息数据。
（3）可通过下方向键，快速进入该信息框。
8.3-4联动信息：在编程主菜单中，选择第3列下4．联动信息，再按下确认键后，LCD屏显示如下：
上图说明：

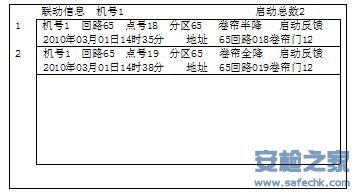

（1）在上图中，共有2个联动信息。1个是（1号机65回路18点；卷帘门12半降控制点）6月1日14时35分启动并反馈；另1个是（1号机65回路19点；卷帘门12全降控制点）6月1日14时38分启动并反馈。
（2）在联动信息菜单中，按打印键，打印机能见表打印出2个联动信息数据。
（3）可通过上翻页键，快速进入联动信息框。通过下翻页键，可进入启动提示信息框。
8.3-5气体灭火信息：在编程主菜单中，选择第3列下5．气体灭火，再按下确认键后，LCD屏显示如下：

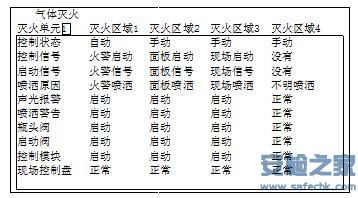

附图说明：用来查看4个ZY-4B灭火单元（共一单元4个灭火区域）的设备运行情况。
（1）控制状态：自动、手动。
（2）控制信号：没有、火警启动、面板启动、现场启动。
（3）启动信号：没有、火警信号、面板信号、现场信号。
（4）喷洒原因：没有、火警喷洒、面板喷洒、现场喷洒、不明喷洒。
（5）声光报警：没有、正常、启动、故障。（以下没有指没有设置。）
（6）喷洒警告：没有、正常、启动、故障。
（7）瓶头阀：没有、正常、启动、故障。
（8）启动阀：没有、正常、启动、故障。
（9）控制模块：没有、正常、启动、故障。
（10）现场控制盘：没有、正常、故障。（4个地址中，任一个地址出现故障，就显示故障态）
8.3-6屏蔽信息：在编程主菜单中，选择第3列下6．屏蔽信息，再按下确认键后，LCD屏显示如下：
上图说明：

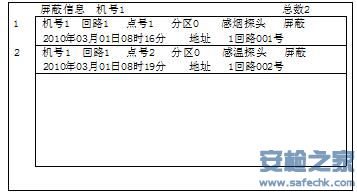

（1）在上图中，共有2个屏蔽信息：都是1号机1回路1号、2号两个屏蔽点。
（2）可通过屏蔽键，快速进入该信息框。

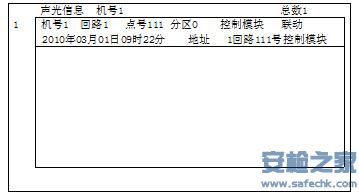

8.3-7声光信息：在编程主菜单中，选择第3列下7．声光信息，再按下确认键后，LCD屏显示如下：
上图说明：
（1）在上图中，共有1个声光信息，其地址为1号机1回路111点号。是一个控制模块。
8.4逻辑编程：（参见上面的编程主菜单）

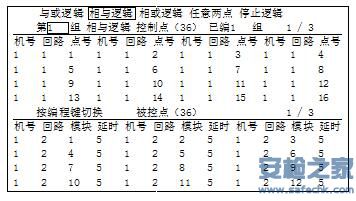

8.4-1与或逻辑：在编程主菜单中，选择第4列下1．与或逻辑后按确认键，在LCD显示屏上显示下面菜单：
附图说明：

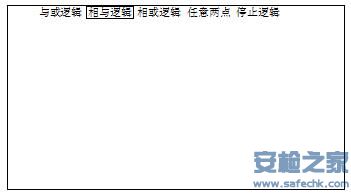

（1）参与与或逻辑编程有4种形式：相与逻辑、相或逻辑、任意两点、停止逻辑。下面以相与逻辑编程为例。
（2）利用本机的方向键，来选择光标的位置；用数字键来填写数字。
（3）在控制点与被控点之间按编程键切换。在控制点（或被控点）的最右方（1 / 3）表示总页数为3，此时为第1页。编完第1页后，自动跳到第2页去。
（4）控制点与被控点的编程情况如下：
1－相与逻辑：指控制点中的所有探测器同时报警，被控点中的模块启动。
2－相或逻辑：指控制点中的探测器任一发生报警，被控点中的模块启动。
3－任意两点：指控制点中的任意两个探测器同时报警，被控点中的模块启动。
4－停止逻辑：指控制点中的探测器任一发生报警，被控点中的模块由启动状态转入停止状态。注意被控点中的模块必须为已启动过的模块！

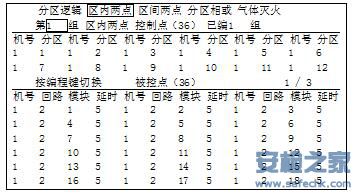

8.4-2分区逻辑：在编程主菜单中，选择第4列下2．分区逻辑后按确认键，在LCD显示屏上显示下面菜单：
附图说明：

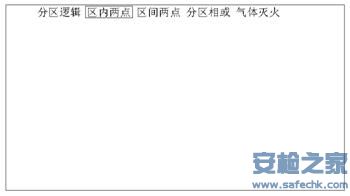

（1）参与分区逻辑编程也有4种形式：区内两点、区间两点、分区相或、气体灭火。上面以区内两点编程为例。
（2）利用本机的方向键，来选择光标的位置；用数字键来填写数字。
（3）在控制点与被控点之间按编程键切换。在被控点的最右方（1 / 3）表示总页数为3，此时为第1页。编完第1页后，自动跳到第2页去。
（4）控制点与被控点的编程情况如下：
1－区内两点：指在同一分区内的任意两个探测器同时报警，被控点中的模块启动。
2－区间两点：指在不同分区间的任意两个探测器同时报警，被控点中的模块启动。
3－分区相或：指在任何一个分区内的任意一个探测器报警，被控点中的模块启动。
4－气体灭火：指在同一灭火分区内的烟感分区和温感分区同时报警，即启动该分区的气体灭火单元。
8.4-3火警总报：在编程主菜单中，选择第4列下3．火警总报后按确认键，在LCD显示屏上显示下面菜单：
附图说明：

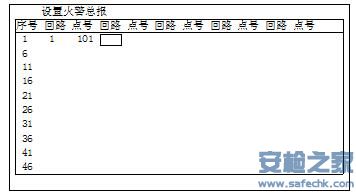

（1）火警总报点为1号机1回路101点。当主机有火警发生时，该模块启动。
8.4-4故障总报：在编程主菜单中，选择第4列下4．故障总报后按确认键，在LCD显示屏上显示下面菜单：
附图说明：

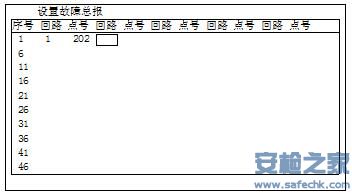

（1）故障总报点为1号机1回路202点。当主机有故障发生时，该模块启动。
8.4-5广播模块：（此项暂不使用！）

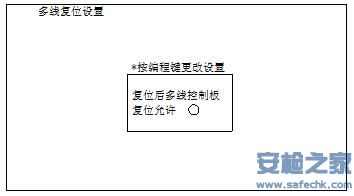

8.4-6多线复位：在编程主菜单中，选择第4列下6．多线复位后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）当选择复位允许状态时，按下确认键后，所有多线模块全部复位。
8.4-7外控电源：在编程主菜单中，选择第4列下7．外控电源后按确认键，在LCD显示屏上显示下面菜单：
附图说明：

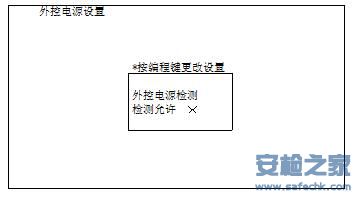

（1）当选择“检测允许”状态时，按“确认”键对外控电源进行检测。
（2）检测外控电源的两种情况：检测或不检测外控电源。
8.5记录信息：（参见上面的编程主菜单）

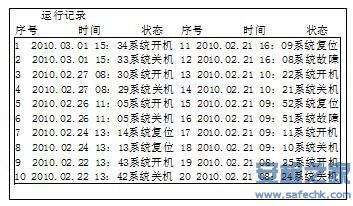

8.5-1运行记录：（总数600）在编程主菜单中，选择第5列下“1．运行记录”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）用来记录本机的重新启动、关机复位等运行记录的历史数据。全部按时间的倒序记录在表中，最新的“运行记录”放在第一位。
（2）一共可存放600个运行数据。运行的历史记录可以见表打印。
（3）在本机上，可查看它的网上邻居的运行的历史记录。
8.5-2火警记录：（总数1000）在编程主菜单中，选择第5列下“2．火警记录”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）用来记录本机的所有火警记录的历史数据。全部按时间的倒序记录在表中，最新的记录在第一位。

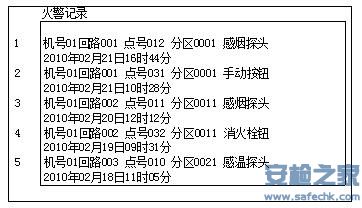

（2）一共可存放1000个火警历史数据。最新的“火警记录”永远放在第一位上。在上图中，一共有5个火警记录。火警历史记录可以见表打印。在“状态”下，一律显示“火警”。
（3）在本机上，可查看网上邻居的火警的历史记录。
8.5-3联动记录：（总数1000）在编程主菜单中，选择第5列下“3．联动记录”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）用来记录本机的所有联动记录的历史数据。全部按时间的倒序记录在表中，最新的记录在第一位。

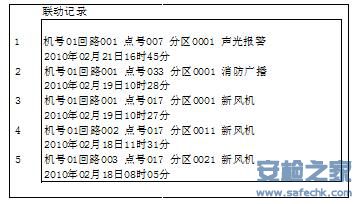

（2）一共可存放1000个联动历史数据，最新的联动记录在第一位。在上图中，一共有5个联动记录。联动历史记录可以见表打印。在状态下，可显示启动或反馈。
（3）在本机上，可查看网上邻居的联动的历史记录。

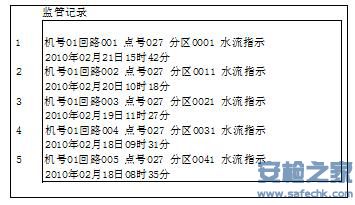

8.5-4监管记录：（总数1000）在编程主菜单中，选择第5列下4．监管记录后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）用来记录本机的所有监管记录的历史数据。全部按时间的倒序记录在表中，最新的记录在第一位。
（2）一共可存放1000个监管历史数据，最新的监管报警记录在第一位。在上图中，一共有5个监管记录。监管历史记录可以见表打印。在状态下，一律显示报警。
（3）在本机上，可查看网上邻居的监管的历史记录。
8.5-5故障记录：（总数1000）在编程主菜单中，选择第5列下“5．故障记录”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）用来记录本机的所有故障记录的历史数据。全部按时间的倒序记录在表中，最新的记录在第一位。

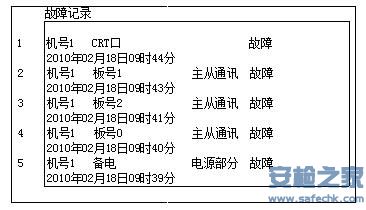

（2）一共可存放1000个故障历史数据，最新的故障记录在第一位。在上图中，一共有5个故障记录。故障记录可以见表打印。
（3）在本机上，可查看网上邻居的故障记录。
8.5-6系统变更：（总数600）在编程主菜单中，选择第5列下6．系统变更后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）用来记录本机的所有系统变更的历史数据。全部按时间的倒序记录在表中，最新的记录在第一位。

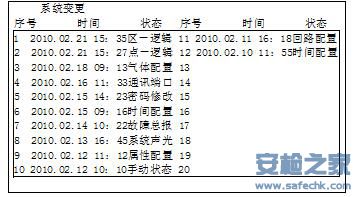

（2）一共可存放600个系统变更历史数据，最新的系统变更记录在第一位。在上图中，一共有12个系统变更记录。（内容见图）系统变更历史记录可以见表打印。（这里纯属假设，与其它内容无关。）
（3）在本机上，可查看网上邻居的系统变更的历史记录。

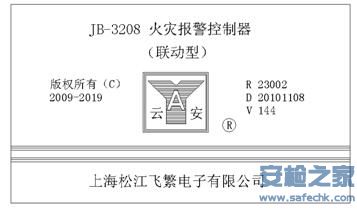

8.5-7关于系统：在编程主菜单中，选择第5列下“7．关于系统”后按确认键，在LCD显示屏上显示下面菜单：
附图说明：
（1）这是JB-3208火灾报警控制器的系统版本号： R 23002为公司内部串号，扩容时用；D 为开始使用日期为2010年11月08日；V 为版本号144。（版本号末尾双数者为回路最大点数252；末尾单数者为回路最大点数127。）本说明书解释权，归上海松江飞繁电子有限公司所有。若有更改，恕不另行通知。
（2）由于消防技术的不断发展，我厂的产品也不断地更新换代。用户为了要更好地掌握和管理这些先进的消防设备，必须对控制器软件版本的更新情况要有所了解。
9.联系方式：
名称：上海松江飞繁电子有限公司
电话：18973051215
