上海松江3028火灾报警控制器说明书

（4）若选择“保存”后，会自动弹出“稍候”菜单（见下图），直至“保存”过程正常结束。xu7安检之家
xu7安检之家

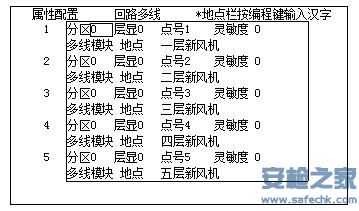

81-2属性配置：在编程主菜单中，选择第1列下“2．探头属性”后，然后按两次确认键后（假如按第一次确认键后，选择多线回路。），LCD屏显示如下：xu7安检之家
xu7安检之家

附图说明：xu7安检之家

（1）上图中，选择多线回路（多线回路为0回路）。最多可设置160点。此时按下确认键，会出现“回路多线”联动点设置菜单，在第一行前4项（分区、层显、点号、灵敏度），进行逐项设置。第二行前面为类型（多线模块）；后面是具体地点（最多十个汉字地址）。地点栏按编程键输入汉字。xu7安检之家

（2）对多线模块，需要“屏蔽”或“预留”操作的话，用“屏蔽”键来进行“屏蔽”、“预留”、“正常”三种状态中间，切换选择。xu7安检之家

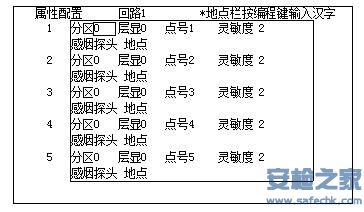

（3）当第一次按确认键后选择“1回路”时，再按确认键就可以配置1回路的探测点或总线联动点。LCD屏显示如下：xu7安检之家
xu7安检之家

（4）上图为1回路（全总线回路），最多可设置252点。（上图为未编程的情况）xu7安检之家

（5）复制粘贴功能：在编写分区号、层显号、灵敏度、类型时按确认键，左下角出现被复制内容。按上下键到需要粘贴位置，按确认键可以复制相同内容。点号则按自动加1方式递进复制。汉字描述无此功能。xu7安检之家

（6）回路号73为层显回路（此为系统型层显）。层显回路最多可设置252点。xu7安检之家

（7）本控制器假设252台层显。层显可进行屏蔽操作，故障的层显可在故障信息中显示出来。xu7安检之家

（8）当&属性配置有任何更改并退出属性配置菜单时，系统会弹出如下警告菜单，提示用户放弃还是保存？xu7安检之家
xu7安检之家

（9）若选择保存后，会自动弹出勿复菜单（见下图），直至保存过程正常结束。xu7安检之家
xu7安检之家

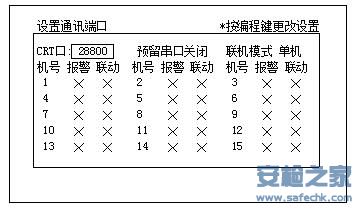

8.1-3通讯端口：在编程主菜单中，选择第1列下“3．通讯端口”后按确认键，显示屏显示如下：xu7安检之家
xu7安检之家

附图说明：xu7安检之家

（1）CRT:关闭；开启。开启可以选择波特率2400、4800、9600、19200、28800五档。xu7安检之家

（2）联机模式：单机、区域、集中。上图选择单机，按编程键改变模式。xu7安检之家

（3）按下键到达机号1的报警栏下，用确认键进行选择是否参与报警或联动。用上下键、左右键来移动光标，按编程键改变状态。上图中，30台分成两页来分别设置选择结果。xu7安检之家

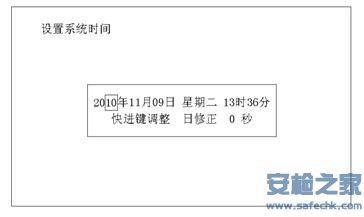

8.1-4时间设置：在编程主菜单中，选择第1列下“4．时间设置”后按确认键，显示屏显示如下：xu7安检之家
xu7安检之家

附图说明：xu7安检之家

（1）用来调整控制器的内部时钟，使得它与当地、当前时间保持一致。xu7安检之家

（2）光标均落在年、月、日、星期、时、分的个、十位数字下，顺序键入多位数字即可。在“星期”栏下，键入1～7，控制器自动写成“一～日”汉字，使用方便。用上、下翻页键日修正量±30秒。xu7安检之家

（3）调时后按退出键，所有的网上邻居均一齐同步校时。然后，退回上级菜单。xu7安检之家

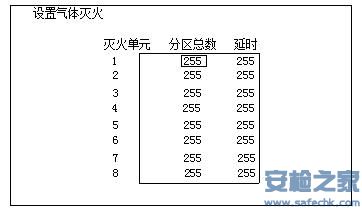

8.1-5气体灭火：在编程主菜单中，选择第1列下“5．气体灭火”后按确认键，在LCD显示屏上显示下面菜单：xu7安检之家
xu7安检之家

附图说明：
