（6）检查打印机纸是否安装完好，注意热敏打印机纸不得装反。EN4安检之家

以上六项检查完毕，可以打开主电开关和备电开关，控制器投入正常运行。EN4安检之家

4.2投入电源后需注意事项：EN4安检之家

（1）火灾报警控制器出厂前，均经过严格检验和测试。编程和原配置数据可能与实际工程情况不相符合，需要就地对总线系统、火灾显示盘数、多线模块数等多项配置重新设置，并按工程的设计联动要求对联动控制部分进行逻辑编程。工程调试完毕，必须要整理好原始资料和符合消防规范要求的调试报告，以备消防部门的审查和验收。这对用户的日常管理和日后的维修工作带来很大的便利。EN4安检之家

（2）为了确保在火灾发生时能及时报警，火灾报警控制器在平时必须处于正常监视状态。EN4安检之家

（3）当面板上的故障总灯亮，并发出故障音（可消音），这表示系统发生了各种类型的故障。此时LCD显示屏中央会显示“有故障请处理！”字样。应该及时查明原因，排除故障。当无法排除时，请及时与安装单位或我厂技术维修部门联系。EN4安检之家

（4）当控制器在前台查看或编程操作时，不影响后台CPU的正常巡检，这样设计符合了“火警优先”的原则。一旦发生火情，控制器马上自动转入火警状态：LCD液晶显示屏立即显示火警信息，反映出火警总数、回路点号、探测器描述和火警时间。同时，打印机自动打印火警的回路点号和火警时间。此时用户必须密切观注火情，及时妥善处理。在有火警的情况下，编程、屏蔽、配置等操作功能均被锁定。EN4安检之家

5.系统自检：EN4安检之家
EN4安检之家
 EN4安检之家

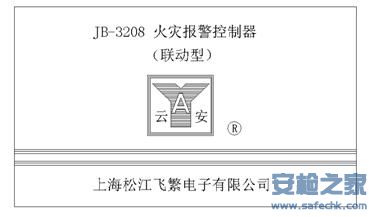

5.1面板正常监视状态的显示：接通电源或控制器复位以后，立即执行系统初始化。EN4安检之家
EN4安检之家

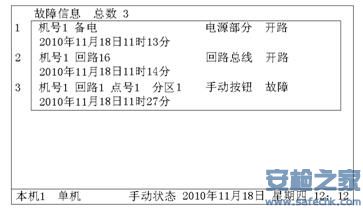

开机或复位后，自动切换到上述图像。（约保持2秒钟）系统进入了正常监视状态。当系统处于正常监视状态时，如果LCD显示屏显示如下情况，说明系统内部有故障。（图中显示有3个故障。由于增加“手动控制”操作方法的说明，假设在2010年11月18日故障信息内容如下。与其它时间段的内容无关！）EN4安检之家
EN4安检之家

5.2系统自检操作：用户可以通过控制器的系统自检功能来检测面板、打印机工作是否正常。EN4安检之家

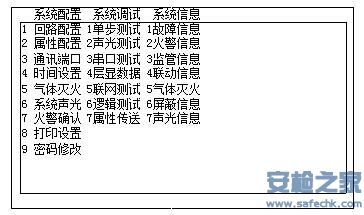

（1）按编程键后，LCD提示后输入查看密码（1234），LCD显示屏立即显示“查看主菜单”：EN4安检之家
EN4安检之家

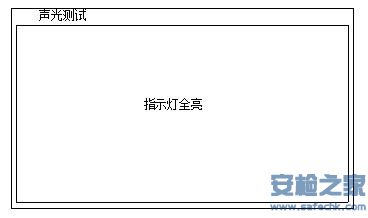

（2）按上下键光标随之上下移动，按左右键光标随之左右移动，使光标移到2-2.“声光测试”项后，再按确认键，LCD显示如下：EN4安检之家
EN4安检之家

（3）控制器从上图开始进行自检（注意中间的题字），在点亮各种功能指示灯的同时，伴有各种音响。EN4安检之家

1）指示灯全亮。在VFD系统状态显示屏上的指示灯，全部点亮。（见上图）EN4安检之家

2）指示灯全灭。在VFD系统状态显示屏上的指示灯，全部熄灭。（以下从略，主机显示各项。）EN4安检之家

3）火警声。自检指示灯、火警灯亮。伴有火警声，可消音。EN4安检之家

4）监管声。自检指示灯、监管灯亮。伴有监管声，可消音。EN4安检之家

5）联动声。自检指示灯、反馈灯亮。伴有联动声，可消音。EN4安检之家

6）提示声。自检指示灯、延时输出灯亮。伴有提示声，可消音。EN4安检之家

7）故障声。自检指示灯、故障灯亮。伴有故障声，可消音。EN4安检之家

8）打印机 在线 有纸。打印机打印出“自检打印”字样。EN4安检之家

6.火灾报警的显示和操作方法：当火警发生时，控制器发生动作过程可分为报警和联动两部分来说明。EN4安检之家

6.1报警部分在火警时的处置方法：EN4安检之家

（1）在控制器中，当发生任一火警点报警时，VFD屏上的火警总灯亮；当发生任一监管报警点报警时，监管总灯亮。EN4安检之家

（2）控制器扬声器同时发出火警音或监管音。（可消音）EN4安检之家

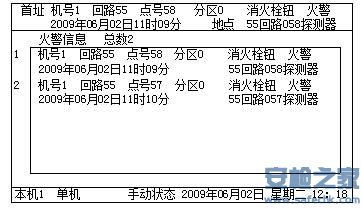

（3）当发生火灾报警时，LCD立即切换显示如下火警信息：EN4安检之家
