上海松江3028火灾报警控制器说明书

2.2多线联动控制面板的各部位名称介绍:xtL安检之家
<xtL安检之家

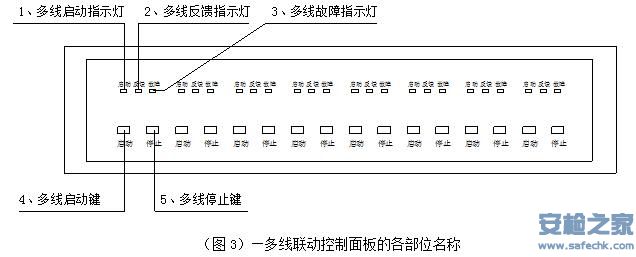

图3说明：xtL安检之家

（1）多线启动指示灯：此灯常亮，表示该HJ-1807A中继模块（简称多线模块）已经启动，并且已经接收到反馈信号。此灯闪亮，表示该HJ-1807A中继模块已经启动，等待设备的反馈信号的到来。xtL安检之家

（2）多线反馈指示灯：此灯常亮，表示该HJ-1807A中继模块已经接收到被控设备的反馈信号。此灯闪亮，则表示符合逻辑编程的提示动作信号。xtL安检之家

（3）多线故障指示灯：此灯常亮，表示该HJ-1807A中继模块处于故障状态，需要及时修复。xtL安检之家

（4）多线启动键：按下此键，使得HJ-1807A中继模块的继电器动作，其常开触点闭合。从而，使得被控设备进入“手动启动”状态。模块的手动启动总是优先！xtL安检之家

（5）多线停止键：按下此键，使得HJ-1807A中继模块的继电器释放，其常开触点又打开。此时，“启动”和“反馈”指示灯同时熄灭，则表示多线外控设备已经停机。xtL安检之家

（6）特别注意，HJ-1807A中继模块的K+ 和K- 相当于HJ-1807多线模块的M+ 和M- 。HJ-1807A中继模块的继电器输出控制端只有一对常开触点；而它的反馈信号，只能来自被控设备的无源触点，而不能用于“交流反馈信号”！ 现HJ-1807A中继模块的脉冲启动方式由控制器的编程来定义。xtL安检之家

（7）多线控制板背面的8位拨码开关用来选择多线接通点，ON接通。6位拨码开关用来设置多线控制板号，ON有效。000000－为1＃多线控制板；100000－为2＃多线控制板；……110010－为20＃多线控制板，最多可带20块多线控制板。最后一位为调试位，用户可以不管它。另外，增加一个键锁开关。当它处于“关”状态时，该多线联动点的“启动”键、“停止”键均被封闭。xtL安检之家

2.3消防电话面板的各部位功能介绍：xtL安检之家
xtL安检之家

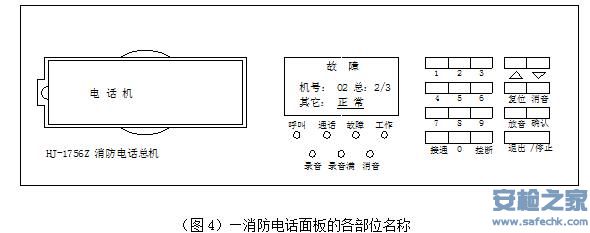

图4说明：xtL安检之家

（1）总线电话机。xtL安检之家

（2）状态显示屏。xtL安检之家

（3）状态指示灯（7个）：在状态显示屏下面。xtL安检之家

（4）数字键（10个）和“接通”键、“挂断”键。xtL安检之家

（5）功能操作键（7个）：有上行键、下行键、复位键、消音键、放音键、确认键以及“退出/停止”键。xtL安检之家

（6）有关HJ-1756Z消防电话总机的使用方法，详见HJ-1756Z消防电话总机的专用说明书。xtL安检之家

2.4消防广播面板的各部位功能介绍：xtL安检之家
xtL安检之家

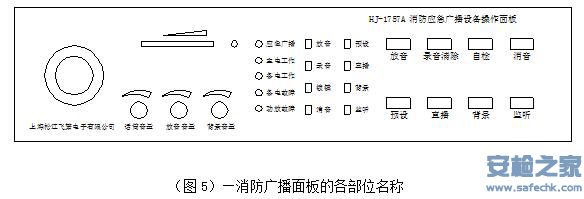

图5说明：xtL安检之家

（1）消防广播喇叭：作为消防广播的监听喇叭，在面板的最左边。xtL安检之家

（2）音量调节钮：在左下方有3个调节钮：话筒音量、放音音量、背景音量。xtL安检之家

（3）线路输入插孔：用来接入外部音响设备的输出插头。xtL安检之家

（4）状态指示灯（13个）：自左到右，先是5个圆形指示灯：应急广播、主电工作、备电工作、备电故障、功放故障。然后，第一列为（4个）：放音、录音、锁键、消音。第二列为（4个）：预设、直播、背景、监听。xtL安检之家

（5）功能操作键（8个）：自左到右，上面一排：放音、录音清除、自检、消音；下面一排：预设、直播、背景、监听。xtL安检之家

（6）有关HJ-1757A消防广播总机的使用方法，详见HJ-1757A消防广播总机的专用说明书。xtL安检之家

（7）在HJ-1757A消防广播总机的操作面板背面，自左到右有3个调节开关：K1－检验开关（OFF 关 ON 开始检验）；K2－锁键开关（OFF 关 ON 锁键有效）；K3－录放开关（左边－播放事先录音，右边－现场紧急录音）。xtL安检之家

2.5ZY-4B气体灭火控制器的各部位功能介绍：xtL安检之家
xtL安检之家

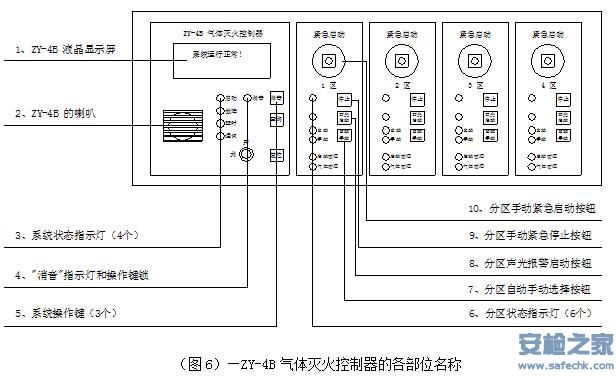

图6说明：xtL安检之家

（1）液晶显示屏（ZY-4B）：用来对ZY-4B的初始化状态和4项信息内容（火警、启动、故障、反馈），以及进入了气体灭火的延时阶段中倒计时延时数的显示。xtL安检之家

（2）ZY-4B的喇叭：发出各种气体灭火的音响效果。（火警音、联动音、喷洒音等）xtL安检之家

（3）系统状态指示灯（4个）：由上而下排列为“启动”指示灯（红色）；“故障” 指示灯（黄色）；“延时” 指示灯（红色）；“通讯” 指示灯（绿色）。
