X射线安全检查设备用户手册

作者:anjianji 来源: 2018-04-25 11:25:15

TAGS关键字:

[摘要]前 言多年来毒品走私、爆炸以及刀具斗殴等恐怖活动一直成为海关、航空及陆地交通部门打击犯罪、安全防范的重点。如何提高对违禁品的鉴别精度以及在高速流动的人流、物流中

前   言Tjr安检之家

多年来毒品走私、爆炸以及刀具斗殴等恐怖活动一直成为海关、航空及陆地交通部门打击犯罪、安全防范的重点。如何提高对违禁品的鉴别精度以及在高速流动的人流、物流中快速、准确地将隐藏的危险品检测出来已成为一项不得不挑战的技术,检测违禁物品的装置必须具有识别装在行李箱、包裹以及容器内的物品的能力,而X射线确是很好的解决了这个问题。目前,在各种安全检查手段中,X射线安全检查设备的应用最为普遍。我公司研制的系列通道式X射线安全检查设备是一种利用X射线的穿透能力实现对行李、货物等物品进行快速、不开箱检查的安全检查设备。 我司研制的系列X射线安全检查设备是先进的X射线图像检测系统。该设备综合了高效半导体探测器、数字图像处理技术和计算机图像显示的优点,为用户提供了一个高效可靠和具有服务功能的高质量不开箱检测及图像处理系统。此设备视硬盘容量能存储任意多幅高清晰图像,具有可靠的危险品自动报警功能和自动检错维护功能,采用简单人性化的操作设计,使用户操作更加方便快捷。Tjr安检之家

通道式X射线安全检查系统单次检查射线泄漏的剂量的国家标准为5μGy/h,而我公司研制的设备的射线泄漏量通过优化设计,完善生产工艺,射线泄露剂量小于0.1μGy/h,因而本产品对于操作人员、旅客及其所携带的所有商业胶片是绝对安全的。即便如此,推荐在使用本产品之前,仔细阅读该用户手册,本手册包含了有关安全使用通道式X射线安全检查设备的重要信息。本产品应由接受过正规培训的人员操作,在任何情况下,操作人员必须严格遵守射线防护规则,以避免引起辐射危险。Tjr安检之家

本用户手册编制过程中力求内容的准确和完善,但不保证没有任何错误和漏失,若有错漏之处,欢迎来电来函批评指正。Tjr安检之家

第一章 系统原理及技术指标Tjr安检之家

1.1 工作原理Tjr安检之家

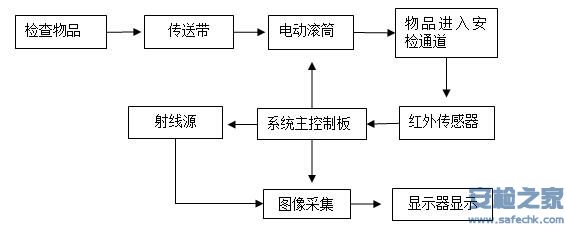

通道式X射线安全检查设备由行李输送部分、X射线源及控制部分、信号采集处理及传输部分、图像处理部分和电气控制部分。通道式X射线安全检查设备是借助于传送带将被检查行李物品送入履带式通道完成的。物品进入通道后,遮挡红外传感器,挡住信号被主控板但愿获取后,发送至系统软件,触发X射线源发射X射线束,并进行物品及扫描图像的采集,而经过图像优化处理后,有电脑屏幕清晰的显示出所扫描到的物品。其工作原理如下图1.1所示:Tjr安检之家

1.jpgTjr安检之家

图1.1 X射线安检设备系统框图Tjr安检之家

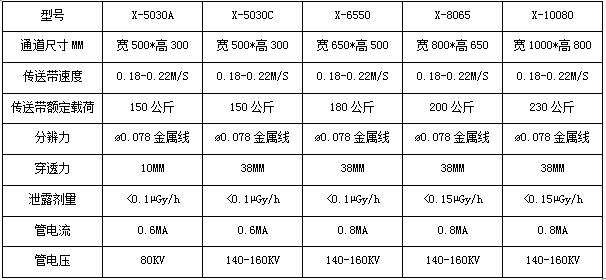

基本参数指标:Tjr安检之家

0.jpgTjr安检之家

☆图像处理系统:Tjr安检之家

X射线传感器 L形光电二极管阵列探测器Tjr安检之家

显示器 高分辨率19英寸显示器Tjr安检之家

彩色图像显示 24位真彩色显示,黑白,反转,对比Tjr安检之家

边缘增强 物体轮廓边缘更加清晰Tjr安检之家

超级图像增强 图像细节更加清晰Tjr安检之家

高穿透显示 提高图像中亮区的对比度,使易穿透区更清晰Tjr安检之家

低穿透显示 提高图像中暗区的对比度,使难穿透区更清晰Tjr安检之家

放大镜 局部放大功能,动态放大显示Tjr安检之家

增亮/减暗 增加图像的亮度/减暗图像的亮度Tjr安检之家

图像回拉/前拉 显示前20幅图像,并对当前图像可进行任何图像处理Tjr安检之家

图像复原 图像显示恢复到最初状态Tjr安检之家

图像存储 实时保存任意幅图像,并可进行任意图像处理,连续工作保存Tjr安检之家

色彩 有机物显示为橙色,无机物显示为蓝色,混合物显示为绿色(双能量)Tjr安检之家

声光报警 满足条件时发出声音和报警灯信号Tjr安检之家

☆使用环境:Tjr安检之家

工作温度/湿度 0℃~45℃/20%~95% (不冷凝)Tjr安检之家

储存温度/湿度 -20℃~60℃/20%~95% (不冷凝)Tjr安检之家

工作电压 220VAC(±10%) 50±3HzTjr安检之家

功率损耗 1.0KW-1.5KW(最大值)Tjr安检之家

 9    1 2 3 4 5 6 下一页 尾页
