X射线安全检查设备用户手册

提供友好的用户界面YKP安检之家

由软件将传输过来的信号进行复杂的数据处理，将处理后的图像显示在屏幕上，供操作人员进行辨别。软件提供边缘增强、反色显示、伪彩色、局部穿透增强等图像处理功能，便于对违禁物品进行识别，同时具有图像回拉、放大等图像处理功能及图像存储功能。YKP安检之家

第四章 设备操作及部分电气模块YKP安检之家

4.1 电气控制部分YKP安检之家

电气系统是安检系统的一个重要部分，主要给整个安检系统供电，同时当意外情况发生时，能为系统提供相应的电气保护，设备是操作人员在设备的操作台上对设备进行操作控制，其电气部分的原理图如图4.1：YKP安检之家

YKP安检之家

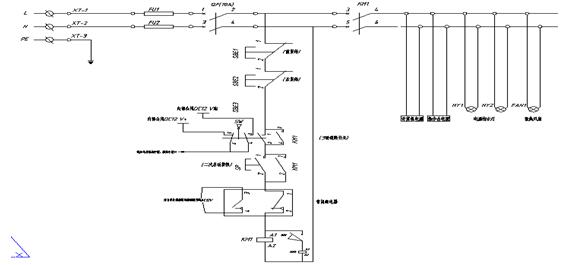

图4.1电气部分原理图YKP安检之家

4.2 过流保护YKP安检之家

图4.1电气部分原理图中，FU1,FU2分别为10A 的固体保险丝，设备的实际功率为1000W,这样设计的最大功率为2200W，满足了设备的当设备的要求，在保险丝后面紧跟着是断路器，这样在后端短路的情况下，能瞬间脱扣，起到保护作用，选择的为正泰的QF，型号为DZ47。短路的原因多为内部因为绝缘层老化、端子连接松脱引起的电源短路，和人为因素造成。YKP安检之家

4.3 紧急情况保护YKP安检之家

图4.1电气部分原理图中，SBE1,SBE2分别为紧停按钮，这个开关是安放在操作人员附近和安检设备外壳上的，防止突发事件发生时，可以立刻断电。接在控制部分主回路中，选择的型号为直径为22，电流为10A，满足了设备的需求。YKP安检之家

4.4 权限控制YKP安检之家

此设备为经过培训的、专职人员上岗进行操作。非工作人员不能操作，所以要有个权限控制，有两种方案进行，一在电气中，二在软件中，电气中通过图4.1电气部分原理图中SW钥匙开关来实现的。它串联到主控制回路中，选择的为2常开1常闭开关。只有拿到钥匙开关，才能使用设备，防止其他人误触发设备。YKP安检之家

4.5 远程启动控制YKP安检之家

采用远程启动控制方式，把控制按钮放在操作台上，和主设备进行单独分开，操作台可以放到一个房间里或别的一个需要的地方，通过电源延长线进行延长控制，使得在远程即可控制。YKP安检之家

4.6 一键关机控制YKP安检之家

在实际的应用中，对上述的钥匙开关有这样的情况：操作人员误操作，直接把钥匙开关反向旋转，造成主回路断电。或者无意中碰到而使钥匙开关断电。这样对负载，如计算机，突然断电，影响很大。我公司设计的产品，真正关机时，能实现只需要用钥匙开关一个旋转，就能安全关机，实现一键关机功能 。YKP安检之家

4.7 电机正反转控制YKP安检之家

在正常使用过程中，需要电机正反转动，如自检时，若有物体挡住光障，皮带要根据情况需要正反转动，或当过物体时，看不清楚，需要仔细的看个清楚，需要倒回来，实现反转功能。其电路部分是通过一个中间换向继电器来实现。YKP安检之家

4.8 行程开关YKP安检之家

行程开关机主要是为了保护人体安全设置的，因为射线是有危险的，当人体碰到X射线的发射装置时，需要X射线马上停止发射，行程开关安装在控制X射线发生装置的旁边，串联到X射线发生装置里面，起到短路保护的效果.YKP安检之家

4.9 各指示灯部分YKP安检之家

各个指示灯部分需要安装在设备的外表面，对用户起到指示作用，他们分别为X射线指示灯，报警指示灯和电源指示灯。YKP安检之家

1）电源指示灯：打开钥匙开关后，使系统上电，起动设备。通道前面板上的黄色的电源指示灯会立即点亮。YKP安检之家

2）射线发射指示灯：X射线发射指示灯安装在检查通道的入口和出口处面板上。物体进入通道挡住光障后，X射线发射，红色指示灯点亮。YKP安检之家

第五章 系统启动及图像处理辨别YKP安检之家

5.1 系统启动YKP安检之家

系统启动：打开机器上的紧急电源开关，将钥匙插入钥匙开关中，顺时针旋转至ON位置，然后按一下绿色启动按钮，绿色电源指示灯亮，同时可以听见设备电器吸合启动声音，等待系统启动；YKP安检之家

软件启动：系统自动进入软件应用程序界面。YKP安检之家

控制转动（系统运行）：如图5.1，提供了皮带左右转及停止按钮，按下“右滚动”按钮，电机运转，设备进入自动采集状态，放置物品时即可扫描成像。YKP安检之家

YKP安检之家

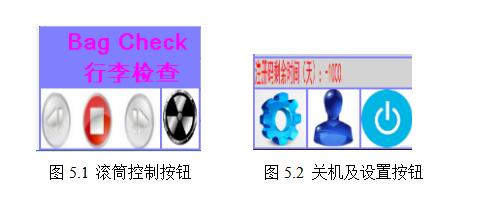

图5.1 滚筒控制按钮 图5.2 关机及设置按钮YKP安检之家

5.2 图像处理YKP安检之家

YKP安检之家

图5.3 图像处理选择菜单YKP安检之家

如图5.3所示，图像系统软件菜单提供了彩色显示、灰度扫描、边沿增强等多种优化图像处理的功能，能够对采集回来的图像进行多样化处理。YKP安检之家

5.2.1 图像反色YKP安检之家

在图像显示中，一般对X光高吸收率的物体显示为深黑色，低吸收率物体显示为亮白色。在反白显示中，则正好相反。点击“反色”按钮，可进行正负片的显示切换这样，较小或较细的高密度物体（如金属丝）将变得更加清晰。
