X射线安全检查设备用户手册
2018-04-25 11:25:15 来源：
TAGS关键字：
[摘要]前 言多年来毒品走私、爆炸以及刀具斗殴等恐怖活动一直成为海关、航空及陆地交通部门打击犯罪、安全防范的重点。如何提高对违禁品的鉴别精度以及在高速流动的人流、物流中

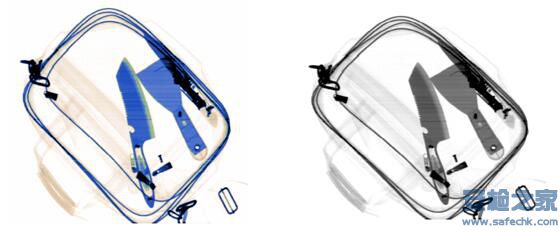

图 5.4彩色/黑白图像对比
5.2.2 黑白/彩色
点击“彩色/黑白”按钮，两种颜色可以切换选择显示。彩色图像为4色图像，随着X射线吸收率的增加，彩色由橙色向蓝色转变，难以穿透的物体以黑色表示。黑白图像有256级灰度，由纯黑到纯白的灰度级显示。越白（灰度越大）的图像区域表示该物体区域对X射线的吸收率较低，即更多的射线穿透。吸收率不同的物体对应于不同的灰度等级。当操作“彩/灰”按钮时，可进行彩色图像和灰度图像的显示转换。

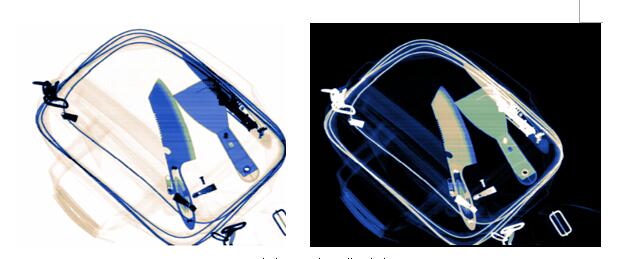

图 5.5 正常/反色图像对比
5.2.3 边沿增强
当检测包含某些厚度较大、金属质地的物品如：铁罐，线圈等时，由于难以被X射线穿透，得到的X光图像会比较暗。这时用户可以通过点击“边缘增强”按钮对图像进行穿透增强显示，使之获得最佳的对比度和亮度。

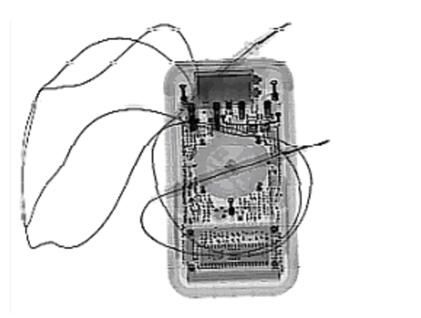

图5.6 图像边沿增强
5.2.4 图像放大
选中图片滚动鼠标滚轮，可对当前图像进行放大显示，并可移动观察。
图5.7 图像放大
5.3 退出关机
1，确保传送带上未遗留任何行李物品。如有必要，将传送带向前或向后运转，直到确认传送带上未留有任何物品为止。
2，关机：如图5.2，有两种方式实现关机：
A，逆时针转动钥匙至OFF位置，数秒后，软件退出，系统自动关机，然后按下机器上的紧急电源开关即可。
B，软件界面上，点击“关机”按钮，软件退出，系统自动关闭，然后按下机器上的紧急电源开关即可。
3，拔掉钥匙，下班或交接工作。
5.4 菜单功能

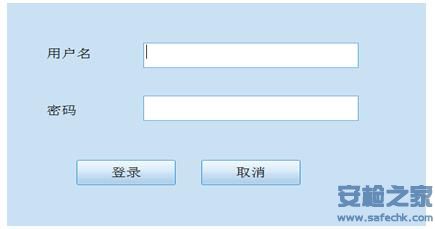

(A)菜单桌面上的人像按钮，弹出上面对话框，里面可以设置用户名和密码。（超级管理员用户名为：superadmin 初始密码：88888888）
图5.8 用户登录界面

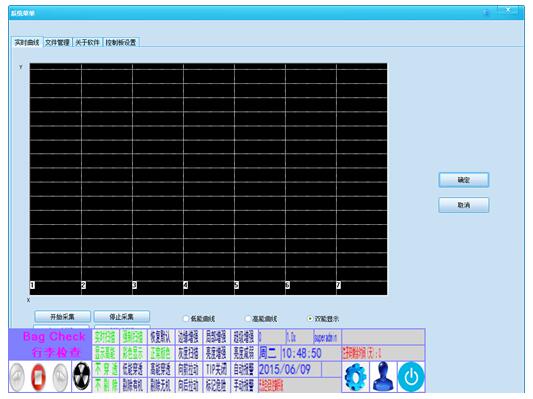

(B)实时曲线：辅助调试及诊断,可以借助曲线数据判定图像质量问题。
图5.9 实时曲线菜单

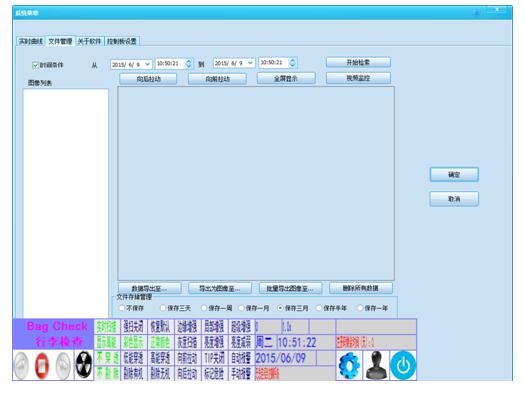

(C)文件管理：保存以往检测的图像，根据条件设定，可找到原来保存的图象以及可对图像进行简单的操作。保存格式为JPG格式，可以方便的复制到其他设备上进行处理查看；
图5.10 文件管理菜单

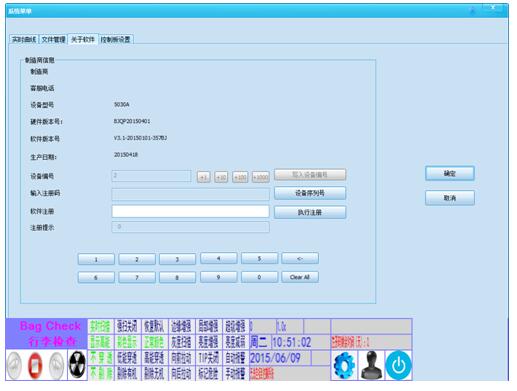

(D)关于软件，是对应的版本号和注册码等有效信息。
图5.11 关于软件菜单

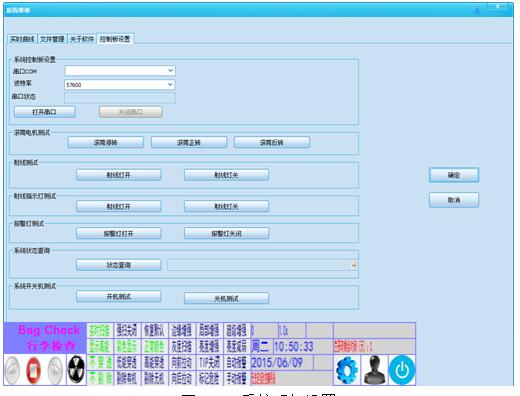

(E)控制板设置，则出现详细系统控制设置，一般情况下请勿改动。
图5.12 系统明细设置
第六章 保养、维修及常见故障排查
X射线安全检查系统是高科技机电结合的产品。因此，用户不仅要了解机器的技术性能、结构原理及操作规程，同时还要善于做日常的维护和保养工作，以便充分发挥其效能，延长使用年限，并保证设备和人身的安全。
6.1 日常维护、保养
为保证设备的实际工作情况与说明书中的技术指标保持一致，设备应该进行定期检查并做相关的调整。
维护工作必须是经过相关培训后，得到本公司认可的人员进行。
在设备的硬件维护保养过程时，必须在断电以后才能够进行。
1、正常的维护工作
（1）设备应该安装在通风、灰尘少、干燥的环境中，忌高温、潮湿和日光的直接照射。
（2）保养时先对设备除尘，用毛刷和吸尘器将灰尘清除干净。
（3）发现元件或者接线头有松动的现象，要立刻进行紧固。
（4）有元器件锈蚀时，必要情况下进行更换。
（5）如果有元器件损坏时，应查明原因，排除故障后再行更换新的器件。器件更换以后，相关的参数都要进行调整，然后才能正常使用。
（6）维护时不能让异物或者液体进入设备，以防引起漏电或者引发事故。
2、维护和保养的具体内容
（1）检查设备上方的电源指示灯。
在设备上电时，黄色的指示灯亮。
（2）检查设备上方的X射线指示灯。
射线发射时，红色的指示灯亮。
（3）检查通道上方的紧急停止按钮。
按下紧急停止按钮，设备能立刻断电。按钮没有复位时，设备不能进行再次起动。
（4）检查通道上方的钥匙开关
钥匙开关接通以后，起动按钮才能起动设备。射线停止按钮能够将射线控制器的电源断开。如果钥匙开关变得不够灵敏，要进行更换。
（5）检查触摸屏上是否和屏幕图像对应
例：按下缩放键，图像能够缩放；按下图像处理键，显示的图像能够做相应的变换。
（6）检查入口的光障
在运转的传送带上放上不透明的物体，射线能够正常开启。设备断电后，用干的绸布将光障的镜头和通道壁上安装的玻璃擦拭干净。
