固定式车底安检系统使用说明书（一）

固定式车底安检系统使用说明书hLL安检之家

hLL安检之家

 第 一 章  用户操作说明hLL安检之家

1.1  编写目的hLL安检之家

编写本文档目的是为了提高维护人员的职业技能，使其能够更快地适合车底检查系统维护人员的角色，对客户的维护需求快速地作出响应、判断和排除故障。通过本文档，您将学会如何安装、维护及使用本系统。hLL安检之家

1.2  阅读对象hLL安检之家

车底检查系统维护工作的售后服务人员以及客户方的技术维护、使用人员。hLL安检之家

1.3  总体介绍hLL安检之家

本文档主要包括以下几个方面：hLL安检之家

系统要求；hLL安检之家

软件安装及配置；hLL安检之家

软件使用说明。hLL安检之家

第 二 章  系统安装hLL安检之家

2.1  安装简介hLL安检之家

车底检查系统运行所需程序包括车底扫描仪驱动和配置工具、视频采集卡驱动、数字硬盘录像机、监控终端、车牌识别模块驱动及控件注册、车底检查系统等。系统数据库为Microsoft Access 2003/2007系统。所需的全部安装程序均有提供，位置为车底检查系统安装根目录内。hLL安检之家

2.2  系统硬件连接结构图hLL安检之家

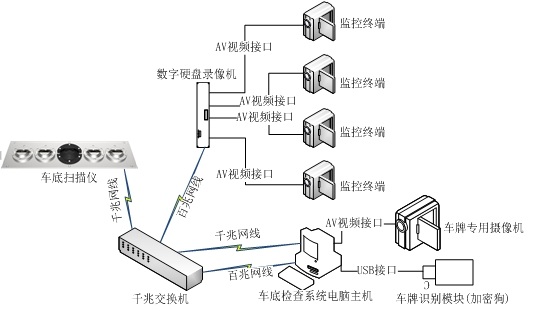

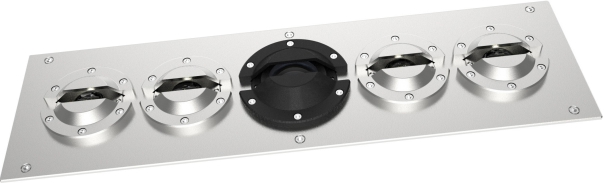

本系统使用的硬件设备主要由车底检查系统电脑主机、车底扫描仪、数字硬盘录像机、监控终端、千兆交换机、车牌专用摄像机和车牌识别模块（加密狗）等七大设备模块构成，硬件连接结构图（主要部分）如下所示：hLL安检之家

hLL安检之家

注意事项：hLL安检之家

1）保存的抓拍图像，如果是蓝色的图片，请尝试切换连接到主机视频采集卡的通道。hLL安检之家

2）主机的双网卡IP配置不能在同一个网段，具体参考3.1.2节内容配置hLL安检之家

2.3  软件需求hLL安检之家

表 2-1软件列表hLL安检之家

hLL安检之家

2.4  硬件需求hLL安检之家

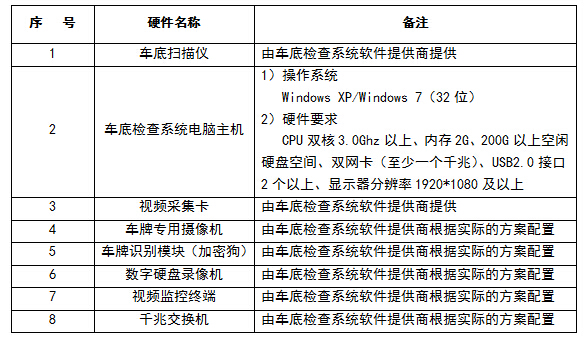

表 2-2硬件配置表hLL安检之家

hLL安检之家

第 三 章  软件安装与配置hLL安检之家

3.1  车底扫描仪驱动安装及配置hLL安检之家

3.1.1  驱动安装hLL安检之家

1、双击安装Microview驱动程序。hLL安检之家

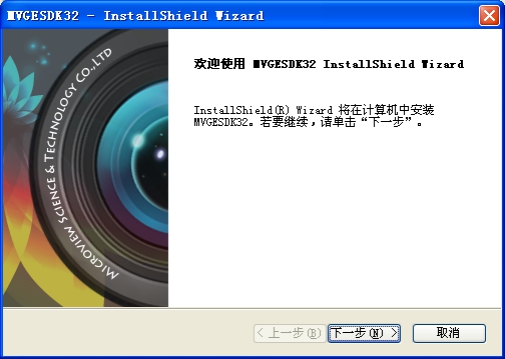

2、在弹出的窗口中选择安装语言，如下图所示。hLL安检之家

hLL安检之家

3、在下拉列表中选择语言后，点击确定，在如下的窗口中，点击[下一步]。hLL安检之家

hLL安检之家

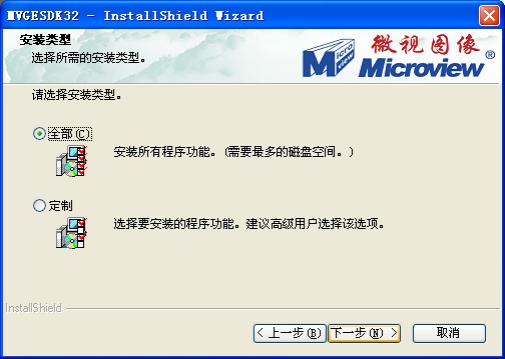

4、安装进行到如下界面时，建议用户选择[全部]项，除非对该系统非常熟悉，才选择[定制]项，接着点击[下一步]，在随后的窗口中点击[安装]，开始安装。hLL安检之家

hLL安检之家

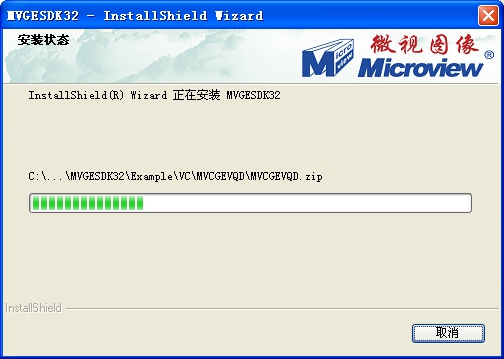

5、安装过程中的某个进度画面。hLL安检之家

hLL安检之家

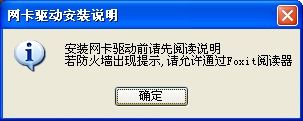

6、在弹出的网卡驱动安装说明窗口中，点击确定，打开网卡驱动说明文档，可以查阅。hLL安检之家

hLL安检之家

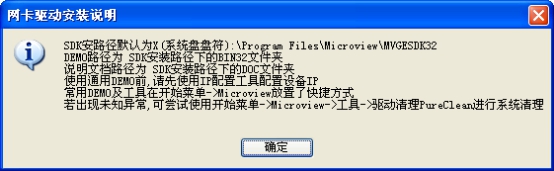

7、点击确定后，在随后的窗口显示已安装文件的路径，如下图所示。hLL安检之家

hLL安检之家

8、点击确定，进行后续的驱动安装，如下图所示。hLL安检之家

hLL安检之家

列出主机所有的网卡，根据实际使用的场景来选择哪个网卡安装相机的驱动，如果主机的另一个网口不是用于连接车底硬件且使用，则该网口不能安装相机的驱动。分配好后，在需要安装驱动的网卡所在行的Action列的下拉菜单栏中，选择[Install eBUS Optimal Driver]项，如果千兆网卡不是Inter825xx系列芯片组，则选择[Install eBUS Universal Driver]（通用型），并点击[Install]开始安装。
