[摘要]固定式车底安检系统使用说明书 第 一 章 用户操作说明1.1 编写目的编写本文档目的是为了提高维护人员的职业技能,使其能够更快地适合车底检查系统维护人员的角色,对客户的维
若安装设备Microview V110(Audio) WDM Driver Build081205和Microview V110(Video) WDM Driver Build081205出现异常,如:出现黄色“!”“?”时,按照上述步骤进行重新安装即可,也可择机重启系统。
3.3 车底检查系统
3.3.1 系统概述
车底检查系统实现了对经过车辆的车底图像的成像抓拍和车牌识别及车辆经过时的视频查看和保存功能,系统主要由六个部分组成:车底图像显示区、实时车辆视频显示区、车牌号码信息显示区、车辆信息列表区、图像处理操作区、功能操作区,具体如下:
■车底图像显示区:实时显示被检测车辆的车底图像、历史车底图像以及经过处理后的车底图像,可以使用鼠标滚轮进行放大、缩小及拖动。
■实时车辆视频显示区:实时显示监控的视频,抓拍的车牌视频,通过数字硬盘录像机保存监控视频。
■车牌号码信息显示区:显示检测车辆的车牌抓拍照片与自动识别结果,单击[修改]按键可对识别错误的号码进行修改。
■车辆信息列表区:当日检查的全部车辆信息,包括车牌号、检查时间、车底检查结果。
■图像操作功能区:对图像进行增亮、减暗、全屏显示、真实大小、最适合、边缘增强、超级增强、对比度增强、复原、打开和保存车底图像、放大镜等操作。
■功能操作区:用于设置车牌识别属性、线阵相机的参数、DVR的视频属性、录像回放及登录设备的相关参数,以及系统语言、实时曲线、历史数据查询等功能。
3.3.2 车底检查系统的安装

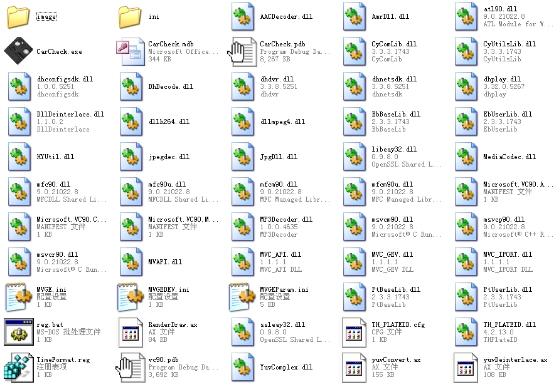

通过将车底检查系统相关的安装文件拷贝到相应的目录,即可实现系统的安装,系统文件结构图如下图所示。
注意事项:
1)在将系统文件拷贝到相应的目录后,须执行[reg.bat]文件进行控件注册,否则可能无法正常运行该软件。
3.3.3 “CCSystem”文件配置
“CCSystem”文件的配置,具体步骤如下:
■在安装软件的ini主目录下找到“CCSystem.ini”文件(例:[C:\CCD\CarCheck\ini\]),选择“CCSystem.ini”文件。

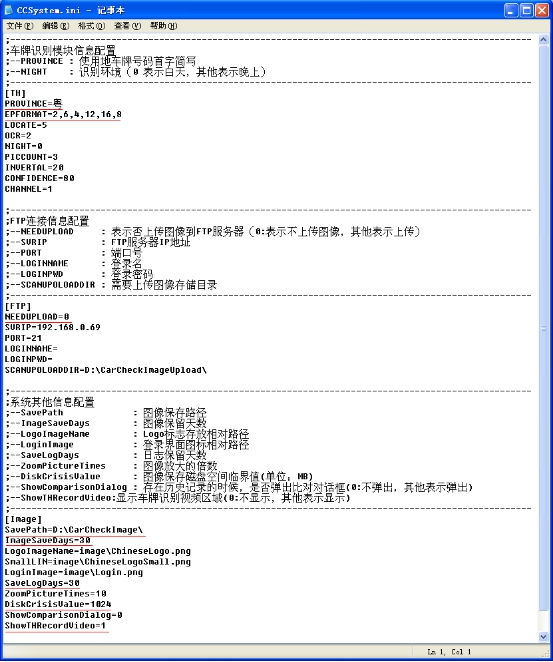

■鼠标左键双击“CCSystem”文件,在“记事本”程序编辑界面中根据所需不同功能进行添加。下图红线标注行段为相应内容:
1)[PROVINCE=粤]中的“粤”为使用地省份的简写,该配置项可以通过“车牌识别属性设置”对话框进行设置;
2)[EPFORMAT=2,6,4,12,16,8]中的“2,6,4,12,16,8”表示识别特殊车牌的类型,该配置项可以通过“车牌识别属性设置”对话框进行设置;
3)[NEEDUPLOAD=0]表示是否启动图像上传功能,如果启动该功能,则需要对FTP服务器的IP地址等信息进行配置,并确保系统所在主机能连接上FTP服务器,具体的含义可查看配置文件注释;
4)[SavePath=D:\CarCheckImage]中的[D:\CarCheckImage]为存放车底图像和车牌识别图像的目录;
5)[SaveLogDays=30]中 “30”为日志保留天数;
6)[ImageSaveDays=30]中的“30”为图像保留天数;
7)[DiskCrisisValue]为最低硬盘空间报警值;
8)[ShowComparisonDialog=0]存在历史记录的时候,是否弹出比对对话框(0:不弹出,其他表示弹出);
9)[ShowTHRecordVideo=1]表示主界面是否显示车牌抓拍视频(0:不显示,其它显示)
附:以上所有内容请使用方根据己方具体情况自行设置,设置完成后请保存文件。
3.3.4 软件注册

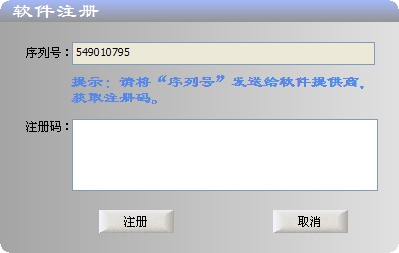

在使用车底检查系统软件之前,必须先对系统进行注册;注册方法为单击系统安装目录下[CarCheck.exe]文件;注册界面如下图所示:
在如上图所示界面中,用户将[序列号]发送给软件提供商,可获取相应的[注册码]完成对软件的注册。
每一个注册码都具有相应的使用期限,在期限内,用户可以自由使用车底检查系统;到期后需向软件提供商再次购买注册码以获取新的授权期限。
注意事项:软件在不同的电脑上运行时,所产生的[序列号]各不相同,用户只需将系统显示的序列号发给软件供应商并支付相应的费用,即可获得相应的注册码。
