固定式车底安检系统使用说明书（一）

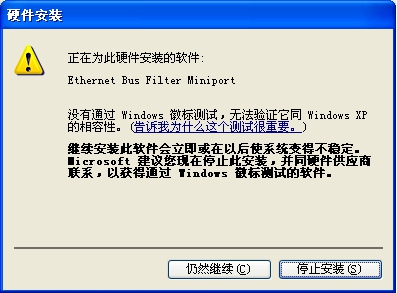

注意：若安装过程中弹出如下所示界面，请点击[仍然继续]。8OQ安检之家

8OQ安检之家

安装完成后，在[eBUSDriver Installation Tool]窗口中可以看到[Current Driver]列的内容将由Manufacturer Driver更改成之前在Action列的下拉列表中选择的名称，若不是，重启系统之后，再重新安装。如果提示要重启主机，请重启主机后在进行后续的配置。8OQ安检之家

3.1.2  配置8OQ安检之家

1、配置主机的网卡IP8OQ安检之家

Windows XP操作系统配置：桌面->网上邻居->右键属性->本地连接->右键属性->选择Internet协议（TCP/IP），点击属性，手动更改IP地址为192.168.0.100（注意：不能和主机另一个网卡的IP在同一个网段），子网掩码为255.255.255.0，如下图所示：8OQ安检之家

8OQ安检之家

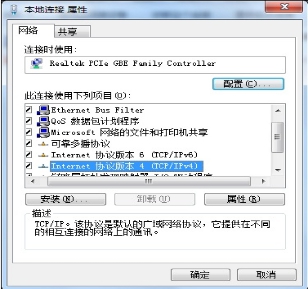

Win7操作系统配置：开始->控制面板->网络和共享中心->点击更改适配器设置->本地连接->右键属性，选择Internet协议版本4（TCP/IPv4）更改IP，如下图所示：8OQ安检之家

8OQ安检之家

2、开启网卡巨帧8OQ安检之家

若在网卡驱动安装过程中，选择的类型为[Install eBUS Optimal Driver]则无须进行该操作，如果类型是[Install eBUS Universal Driver]，则需要进行巨帧开启的配置。在“本地连接 属性”界面常规选项卡下，点击“配置”按钮，在弹出的提示对话框中单击“是”，在弹出的窗口中点击高级选项菜单，如下图所示：8OQ安检之家

8OQ安检之家

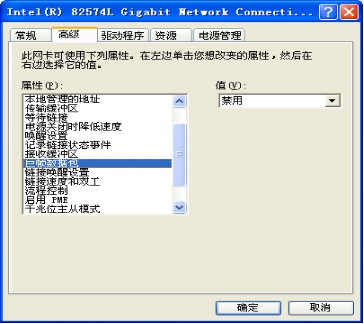

在“高级”选项卡属性中，找到“巨型数据包”，选择值为9014字节的那一行来启用该属性。8OQ安检之家

3.2  视频采集卡驱动安装8OQ安检之家

3.2.1  驱动安装8OQ安检之家

1、驱动安装：首先确保主机拥有PCI插槽，若没有PCI插槽，请更换主机。安装并固定好采集卡后，开启主机，屏幕右下角提示发现新硬件，多媒体视频控制器，自动弹出“找到新的硬件向导”界面。具体安装步骤如下：8OQ安检之家

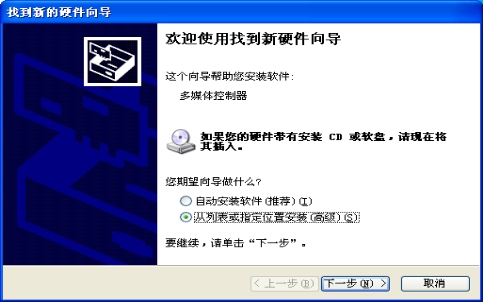

在弹出的[找到新的硬件向导]窗口中选择[从列表或指定位置安装（高级）（S）]，单击“下一步”继续安装。8OQ安检之家

8OQ安检之家

选择[在搜索中包括这个位置（0）]选项后，点击浏览，手动选择存放该设备驱动的目录：[Driver\PCIVideoCaptureDriver]文件夹中，单击确定，然后回到刚才的窗口，单击“下一步”继续安装（注意：驱动的位置）。8OQ安检之家

8OQ安检之家

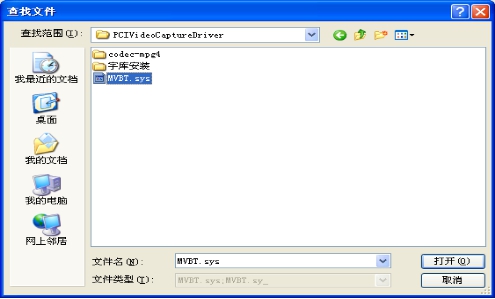

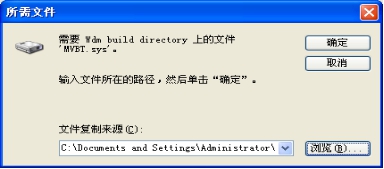

安装过程中，如果出现如下[所需文件]的窗口，则点击浏览按钮，在安装文件夹[Driver\PCIVideoCaptureDrive]中选中所需的文件MVBY.sys，点击确定。自动返回到前一个[所需文件]窗口，点击确定继续安装。8OQ安检之家

8OQ安检之家

 8OQ安检之家

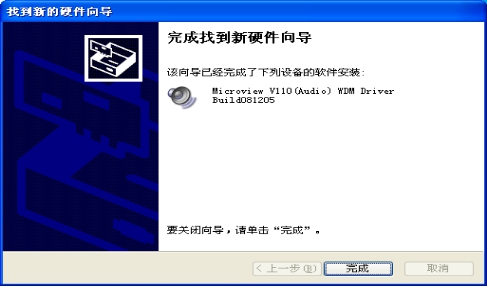

出现如下图所示界面后，单击“完成”按钮完成一个驱动的安装，按照向导进行后续的驱动安装。8OQ安检之家

8OQ安检之家

2、检查设备是否安装成功，步骤如下：8OQ安检之家

选择桌面[我的电脑]，单击鼠标右键，选择“管理”。8OQ安检之家

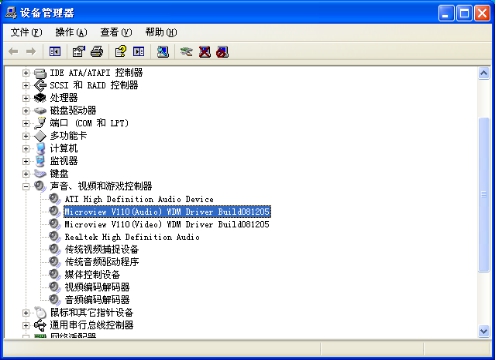

在弹出的“计算机管理”界面中，单击“设备管理器”，点击展开[声音、视频和游戏控制器]，若正常安装，将出现两个新设备[Microview V110(Audio) WDM Driver Build081205]和[Microview V110(Video) WDM Driver Build081205]，下图所示。8OQ安检之家
