深圳市创新通科技出入口智能通道系统

深圳市创新通科技出入口智能通道系统oBR安检之家

 一、灵动桥式斜角三辊闸oBR安检之家

产品参数oBR安检之家

◆输入电源：AC/DC22V                              oBR安检之家

◆输入电源功率:>50WoBR安检之家

◆电机驱动能力：DC24V 不大于1.5A          oBR安检之家

◆无故障次数（转动次数）：800万次                    oBR安检之家

◆传感器电源输出功率:DC12V 不大于1AoBR安检之家

◆离合器驱动能力：DC24V 不大于200mA                oBR安检之家

◆掉杆电磁铁驱动能力:DC24V 不大于200mAoBR安检之家

◆指示灯驱动能力：单路不大于150mA                  oBR安检之家

◆输入信号接口传感器类型：NPN常开型oBR安检之家

◆输入信号最小保持时间:400ms                        oBR安检之家

◆编码器接口:增量式三相旋转编码器oBR安检之家

◆相对湿度：0～90%(无结露)                          oBR安检之家

◆运行环境温度：-30℃～70℃                        oBR安检之家

◆安装开孔尺寸：长150×宽90.5(毫米) oBR安检之家

功能特点oBR安检之家

1. 上电自动检测上杆；旋转6圈，前3圈快速旋转，后3圈匀速选择，确保完全上杆                                                      oBR安检之家

2. 断电自动落杆；断电时，闸杆将自动下落，确保在紧急状态下通行。oBR安检之家

3. 通行提示功能；在正常合法信号发出时，栅栏将会向正确的方向提示一定的角度，提示已合法开闸。oBR安检之家

4. 方向指示提示功能；在合法信号发出时，闸机将有同一个方向的只是箭头提示行人通行，同时非法信号时指示灯也会发出报警提示。oBR安检之家

5. 防逆向转动功能；在任何一个开闸的角度，有逆向转动时。闸机立即锁死，同时发出报警提示，等待一定时间，再次开闸，正向通行。                      oBR安检之家

6. 全自动静音功能；在整套设备的工作过程都是全自动运行，无任何噪音发出。oBR安检之家

7. 防撞功能；当有人或物体对栅栏进行冲撞的时候，栅栏会想冲撞的方向偏移一定的角度锁死，根据力度的大小偏移，减小撞击的负荷，锁死，同时发出声光报警，一定时间内复位回到零点位置。                         oBR安检之家

8. 记忆功能；记录合法信号次数，相对应开闸次数。准确记录通行人数oBR安检之家

9. 通行方式限制功能；可设置双项限制通行，单项限制通行，单、双项自由通行限制，混合通行限制。oBR安检之家

10. 自动复位功能；合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸杆恢复拦阻零位，取消此次通行。通行时间可通过拨码开关设置3S、 5S、10S、20S。oBR安检之家

11. 零点定位功能；可将静止位置任意调制360度内的任意角度。oBR安检之家

12. 消防联动功能；可实现消防联动报警落杆通行。      oBR安检之家

产品资质     oBR安检之家

 oBR安检之家

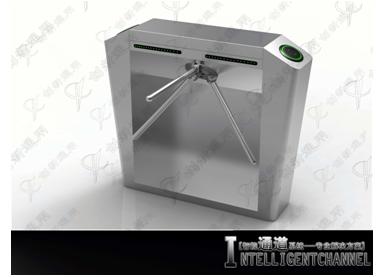

产品效果图oBR安检之家

oBR安检之家

外观尺寸平面图 oBR安检之家

oBR安检之家

二、标准桥式斜角摆闸oBR安检之家

产品参数oBR安检之家

1） 机箱尺寸 1200长*280宽*1000高（MM） oBR安检之家

2） 摆臂长：545mm(标准)，可适当加长或缩短 oBR安检之家

3） 重量： 单机芯约70Kg 、双机芯160KGoBR安检之家

4） 摆臂传动角度：180度 oBR安检之家

5） 机箱材料及制作工艺：国标304号不锈钢板材，裁剪、切割、折弯、焊接、打磨、抛光等 oBR安检之家

6） 接入电压：  AC220±10V,50HZ oBR安检之家

7） 驱动电机：  直流电机 50W/24V oBR安检之家

8） 无故障次数（摆动次数）：500万次
