深圳市创新通科技出入口智能通道系统

产品参数svc安检之家

1）机箱尺寸：  1200长*300宽*1000高（MM）svc安检之家

2）加工工艺：采用折弯、切割、焊接、抛光、打磨等工艺生产svc安检之家

3）伸缩臂长：  250-260mmsvc安检之家

4）单机重量：  约90Kg（单机芯）、约120KG（双机芯）svc安检之家

5）机箱材料：  标准304不锈钢框架结构/可定制烤漆svc安检之家

6）工作环境:   室内或室外(配防雨架)svc安检之家

8）驱动电机：  直流电机（60W/24V）svc安检之家

9）电机转速：  1600转/分svc安检之家

10）输入接口：  继电器开关信号svc安检之家

11）LED指示灯：2个svc安检之家

12）读卡窗：    2个svc安检之家

13）正常使用寿命：600万次svc安检之家

14）湿度:5%--90%svc安检之家

15）通行速度：30-40人/分钟svc安检之家

16）闸门开、关时间： 1-2秒svc安检之家

17）上电后进入通行状态所需时间： 3秒svc安检之家

18）出现故障后的自动复位时间：10秒svc安检之家

19）工作温度：-40℃—— 80℃svc安检之家

 功能特点svc安检之家

1）具有故障自检和逻辑判断功能，方便用户维护及功能调试；svc安检之家

2) 灵活的拨码设置设备的各项性能，多达几十种；svc安检之家

3) 机械、红外双重防夹功能，在挡臂复位的过程中遇阻时，自动停止或反弹，同时发出报警信号；svc安检之家

4）多种模式报警功能，含非法闯入、反闯入、尾随、通行超时报警等；svc安检之家

5）防冲功能，在没有接收到开闸信号时，挡臂自动锁死；svc安检之家

6）反向闯入关闭报警功能，当正向刷卡后，有人先从反向闯入，则挡翼迅速关闭同时发出报警；svc安检之家

7）灵活的通行指示功能，高亮度指示灯加上其人性化的提示功能，让通道更具特色；svc安检之家

8）常开、常闭模式可调，轻松通过拨码或外接手动按钮控制；svc安检之家

9)自动检测复位功能，开闸后，在规定的时间内（可调）未检测物体通行时，系统将自动取消此次通行的权限；svc安检之家

10）断电自动常开，以满足消防的要求；svc安检之家

11) 可与多种控制设备相挂接，接收继电器开关信号工作；svc安检之家

12）通行模式多样，可单向或双向控制人员进出，或单向受控，反向自由通行；svc安检之家

13）适应环境能力强，可在各种恶劣的环境下正常工作，超强的自我保护能力，可适应弱电短路、强光照射、雾雨雪、台风天气及环境变化。svc安检之家

可扩展功能：svc安检之家

1）双向自动计数功能，可正向“加”，反向“减”，自动统计在场人数（订制）。svc安检之家

2）语音提示功能：“欢迎光临！一路顺风！请刷卡！”等（订制）；svc安检之家

3）伸缩臂材料及原色选择。svc安检之家

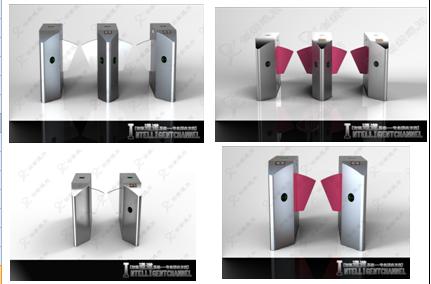

产品效果图svc安检之家

svc安检之家

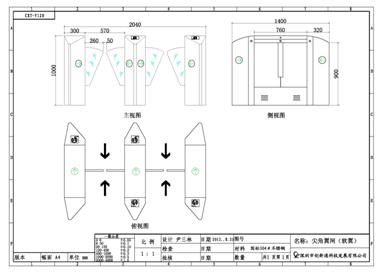

外观尺寸平面图svc安检之家

svc安检之家

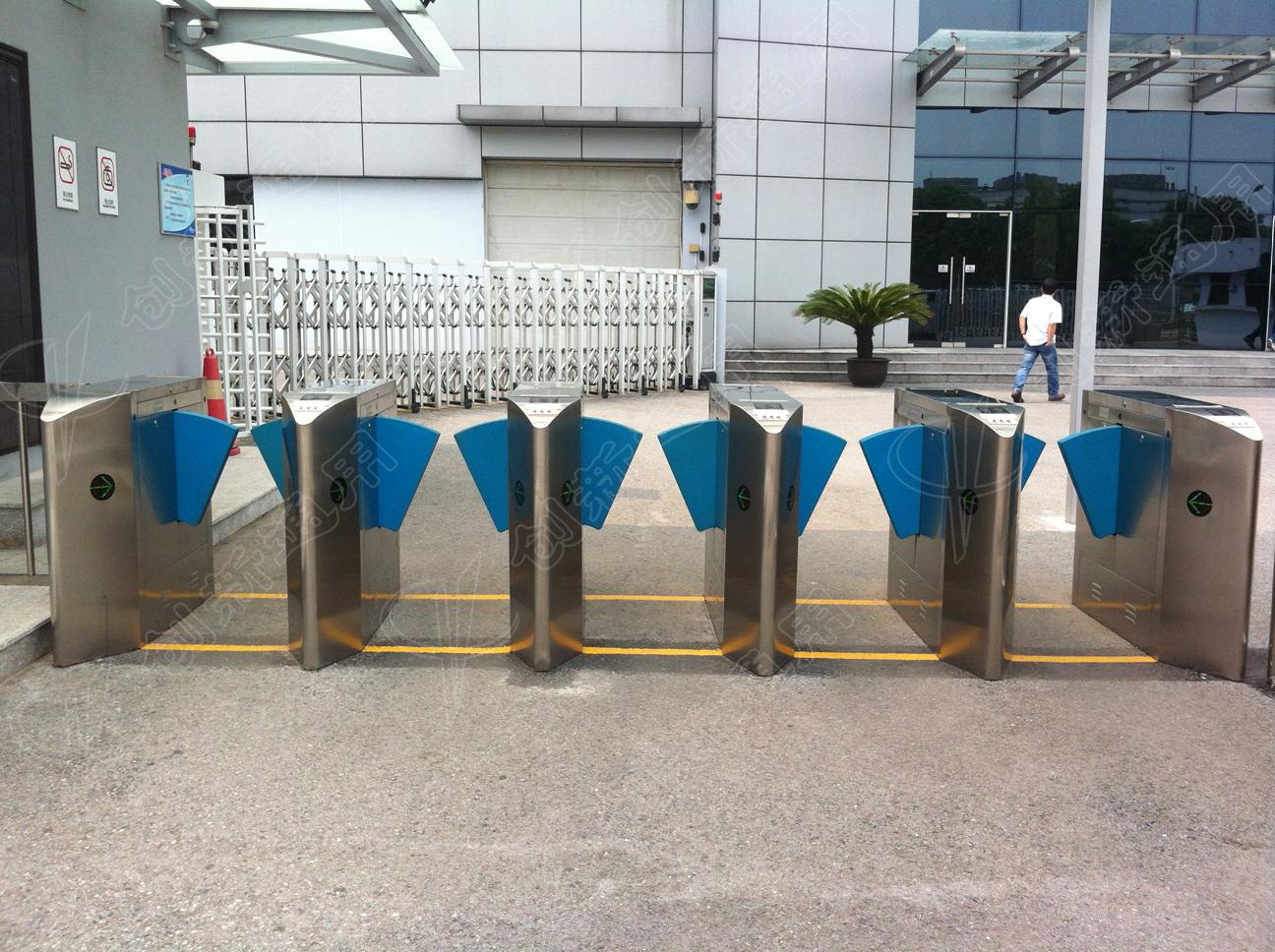

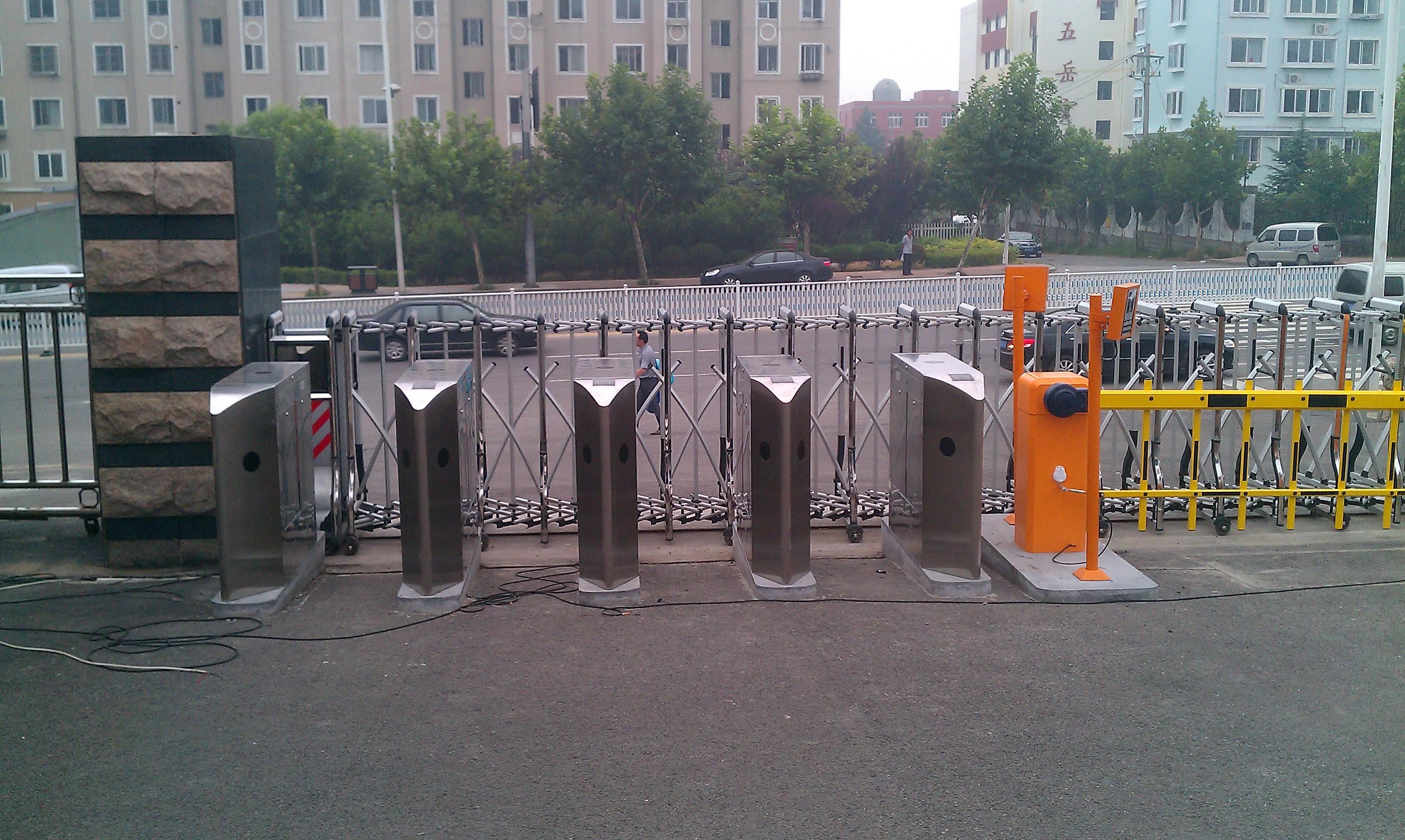

实物案例图片svc安检之家

svc安检之家

svc安检之家

svc安检之家

八角翼闸/亚克力翼片svc安检之家

产品参数svc安检之家

◆输入电源：AC/DC22V                                svc安检之家

◆输入电源功率:>50W                  svc安检之家

◆无故障次数（摆动次数）：800万次 svc安检之家

◆电机驱动能力：DC24V 不大于1.5A                        svc安检之家

◆传感器电源输出功率:DC12V 不大于1Asvc安检之家

◆离合器驱动能力：DC24V 不大于200mA                    svc安检之家

◆掉杆电磁铁驱动能力:DC24V 不大于200mAsvc安检之家

◆指示灯驱动能力：单路不大于150mA                  svc安检之家

◆输入信号接口传感器类型：NPN常开型svc安检之家

◆输入信号最小保持时间:400ms                        svc安检之家

◆编码器接口:增量式三相旋转编码器svc安检之家

◆相对湿度：0～90%(无结露)                          svc安检之家

◆运行环境温度：-30℃～70℃svc安检之家

功能特点svc安检之家

1. 上电自检功能：设备在上电或重启时，会自动检测功能是否正常，5次检测过后,将停止工作,确保闸机部件损坏。svc安检之家

2. 方向指示提示功能；在合法信号发出时，闸机将有同一个方向的只是箭头提示行人通行，同时非法信号时指示灯也会发出报警提示svc安检之家

3. 报警提示功能；①闯入报警。②逆向通行报警，③尾随报警，④通行超时报警，⑤非法信号输入报警。                                      svc安检之家

4. 防夹防碰伤功能：红外防夹：在靠近闸翼活动的区域（防夹区域）安装多对红外探测器，一旦检测到防夹区域有人或物体，闸翼自动停止动作；直到人或物体离开防夹区域后，闸翼才继续动作。svc安检之家

5. 尾随检测功能；接收一次合法信号开闸后，第一个人通行后，第二个人紧跟其后（距离大于20cm）设备将判断为尾随，此时设备将发出声光报警。svc安检之家

6. 记忆功能；记录合法信号次数，相对应开闸次数。准确记录通行人数svc安检之家

7. 红外逻辑判断功能；接收合法信后，闸臂将会以正确信号的方向打开，人或物品通行时红外信号将反馈到主板，由主板来判断行人的方向性，svc安检之家

8. 故障自检功能；当出现故障时，闸臂将进行5次自动检测，未能恢复正常，设备将停止工作，必须断电重启，才能正常运行。svc安检之家

9. 通行方式限制功能；可设置双项限制通行，单项限制通行，单、双项自由通行限制，混合通行限制。svc安检之家

10. 自动复位功能；合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸杆恢复拦阻零位，取消此次通行。通行时间可通过拨码开关设置3S、5S、10S、20S。svc安检之家

11. 防逆向通行报警功能；在合法开闸的状态下，有逆向通行的，设备将做成逆向通行处理。关闭闸翼，同时发出声光报警，等待逆向行驶人员退出，再次打开由正向人员通行。svc安检之家

12. 消防联动功能；可实现消防联动报警开闸。
