商品电子防盗系统使用说明书
2016-01-09 15:21:42 来源：安检之家
TAGS关键字：
[摘要]安睿行EAS商品电子防盗系统使用说明书一 产品主要特征1 输入电源：220V 50Hz2 消耗功率：≤15W3 检测距离：0.8～2.0m4 中心频率：8.2±0.5MHz5 外形尺寸：1540×400&time
安睿行EAS商品电子防盗系统使用说明书
一 产品主要特征
1 输入电源：220V 50Hz
2 消耗功率：≤15W
3 检测距离：0.8～2.0m
4 中心频率：8.2±0.5MHz
5 外形尺寸：1540×400×90mm
6 铝型材天线架
二 产品清单（一发一收标准箱）
发射天线 1 支
接收天线 1 支
24V2A直流电源 1 台
连接线屏蔽槽 2 根
收发天线连接电源线 1 根
膨胀镙钉 5 颗
钥匙 2 套
三 产品简介
IRACING-01型发射板平面图：
1：联机信号输入通道
2：天线架信号输入端
3：联机信号输出通道1
4：联机信号输出通道2
5：电源输出端口
6：电源输入端口
7：天线架接地端口
8：选频设置开关

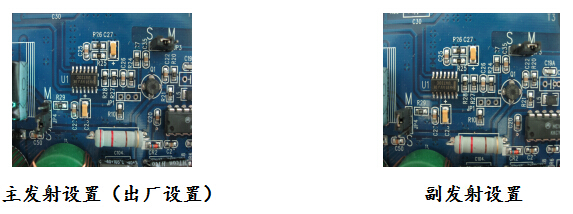

9、10：主、副发射设置开关
IRACING-01型接收板平面图：
1：天线架信号接入端
2：报警喇叭接入端
3 、10：禁止调节
5：天线架报警顶灯接入端
6：接地端
7：电源输入端口
8：灵敏度调节（VR4）（顺时针增大、逆时针减小）
9：抗干扰功能设置（JP3跳针）注：设1&2状态功能关闭；设2&3状态功能开启；
11：接收频率、幅度度调节（VR2）（与JP1跳针配合使用）
12：不同安装门距下设置跳针（JP1）（与VR2定位器配合使用）
13：电源指示灯接口
四 安装指南

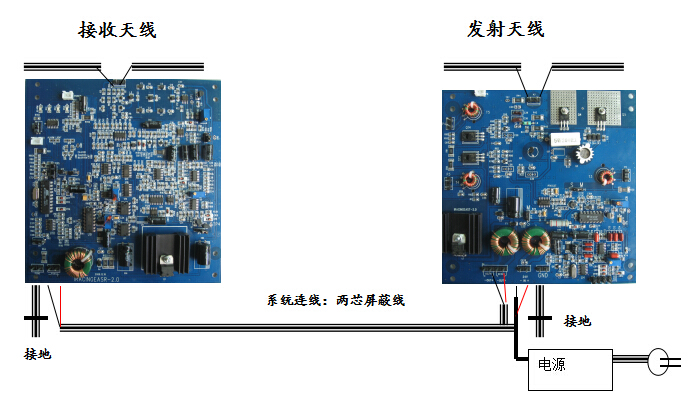

1单机（1对）天线连接示意图：
21发2收：天线连接示意图：

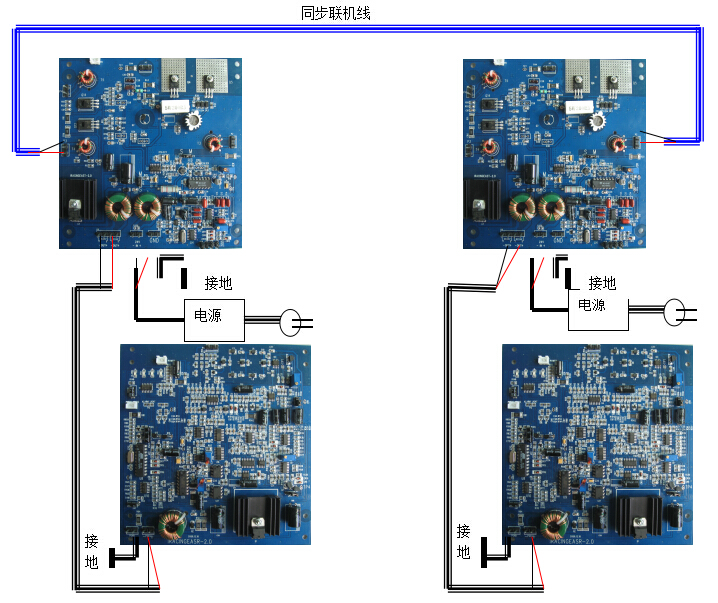

3联机安装接线示意图：
4工程安装：
警告：系统的用电线路必须是单独供电，同一线路上禁止有其它的用电设备。并且供电电压一定要稳定。否则都会导致系统的不正常工作。
EAS设备到达安装现场后，首先观察天线安装位置的环境，初步检察安装位置10米范围内的所有东西（主要是检查明显干扰源），之后将系统设备按实况连接通电试机。系统连接好后需重复检查接线，避免接线松动和正负极接反。确认无误后方可通电。系统通电后首先观察收，发天线上的电源指示灯是否正常点亮，然后再观察接收机板上DS1、DS2、DS3三个绿色指示灯， 在没有标签通过时，这三个指示灯表示接收信号中所受到的干扰强度，三个灯不亮，表示系统受到的干扰较小，随着干扰信号的增强，DS1、DS2、DS3将依次点亮。在有标签通过时，这三个指示灯表示接收到的标签的信号强度，随着标签信号的增强，DS1、DS2、DS3将依次点亮。一个总的调试原则是：调节接收板的VR4，顺进针方向可提高EAS系统的报警可靠性（也就是说提高了天线的接收灵敏度），同时也会加大本系统受干扰的程度，增加误报率；反时针方向则会使系统报警可靠性下降，同时减少误报率。因此只要系统可靠报警，尽量将VR4反时针方向调节。
●DS1、DS2、DS3三个绿色指示灯全灭或DS1闪烁，DS2、DS3不亮：
A、用标签测试天线报警效果。若效果好则表明现场环境好，设备也没有问题。可以安装固定设备；在安装的时候要注意将铝合金的压（线）槽和设备的底座用绝缘的物品隔开，避免造成误报。
B、若出现标签测试报警效果差，此情况的发生有两种可能性：
第一种：接收板的灵敏度需要调节，可调节VR4，顺时针增大、逆时针减小。
第二种：现场环境存在强干拢信号；或是系统中有设备存在问题；
在调节灵敏度之后还是达不到要求的话，可以确定第二种情况的发生。注：在检测EAS系统故障时多用排除法（即：更换新主板、电源等），可以使我们更快的找到故障原因。系统设备包括：天线电源、天线架、主机板；因天线架在出厂时已经过严格测试，是不可能出现问题，但也不排除因运输过程中造成损坏。而电源和主机板就不同，首先还是检查一下主机板上的接线插头和跳线冒是否松动或是脱落，检查没有问题后再更换电源和主机板来检测一下，如果现场安装了多支天线的话，将好的主板和不好的主板对换一下。就可以判断是主板还是现场干拢问题了。（通常此情况的发生绝大多数都是安装现场有强烈干扰导致天线误报或是报警效果差。更多是报警效果差，而且是如何调试都解决不了，调高会误报，调低了又不报了）。确定是现场强干扰信号，那么必须找出并排除干扰源，设备才能正常工作；
