固定式车底安检系统使用说明书（二）
2016-01-08 11:30:23 来源：安检之家
TAGS关键字：
[摘要]第四章 软件使用说明4.1 启动软件在车底检查系统安装目录下，单击[CarCheck.exe]文件即可启动软件，弹出如下图所示界面(如果可使用期限剩余大于30天，则弹出如“图1”
第四章 软件使用说明
4.1 启动软件
在车底检查系统安装目录下，单击[CarCheck.exe]文件即可启动软件，弹出如下图所示界面(如果可使用期限剩余大于30天，则弹出如“图1”所示界面，如果可使用期限剩余少于30天，则弹出如“图2”所示界面)：
在上述界面中，输入正确的[用户名称]及[用户密码]，单击[登录]按钮，即可进入系统的主界面。如果输入用户名称或用户密码错误超过3次，将自动退出车底检查系统。如上述[图2]界面所示，用户可通过单击[提示]信息链接，弹出[软件注册]界面，完成对软件使用期限的再注册。
4.2 主界面

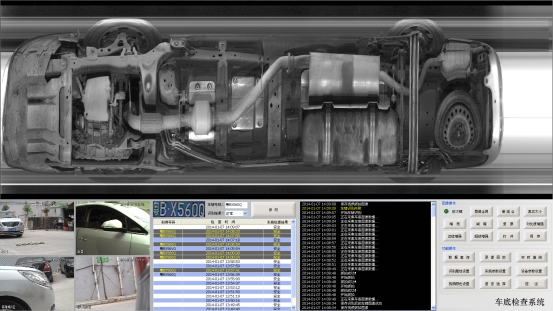

系统启动并登录成功后，将进入到系统主界面，单击已检测的车辆列表，如下图所示：

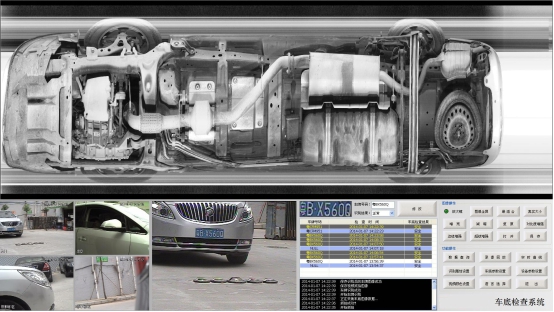

如果没有启用车牌抓拍视频显示，则运行软件后，如下图所示：
主界面从功能上分为车底图像显示区、实时车辆视频显示区、车牌号码信息显示区、车辆信息列表区、图像处理操作区和功能操作区等六大功能区，用户可以在不同的区域查看或操作不同的功能。
■车底图像显示区：实时显示被检测车辆的车底图像、历史车底图像以及经过处理后的车底图像，可以使用鼠标滚轮进行放大、缩小及拖动。
■实时车辆视频显示区：实时显示监控的视频，抓拍的车牌视频，通过数字硬盘录像机，保存监控视频（根据实际使用场景定制）。
■车牌号码信息显示区：显示检测车辆的车牌抓拍照片与自动识别结果，单击[修改]按键可对识别错误的号码进行修改。
■车辆信息列表区：当日检查的全部车辆信息，包括车牌号、检查时间、车底检查结果。
■实时日志信息列表：该区域实时显示需要运行过程中产生的一些日志信息，方便系统使用人员或维护人员实时查看系统的运行状态。
■图像操作功能区：对图像进行全屏显示、增亮、减暗、边缘增强、超级增强、对比度增强、放大镜、真实大小、最适合、打开和保存图像等操作。
■功能操作区：用于设置车牌识别属性、线阵相机的参数、DVR的视频属性、录像回放及登录设备的相关参数，以及系统语言、实时曲线、历史数据查询等功能。
4.3 图像操作
本区域的功能键实现对车底图像显示区的图像进行操作，包括放大镜、全屏显示、最适合、真实大小、增亮、减暗、复原、对比度增强、边缘增强、超级增强、打开和保存等功能。在图像显示区的鼠标滚轮放大和缩小及拖动操作。
4.3.1 放大镜
选中放大镜前的方框，当鼠标移到车底图像显示区，鼠标的形状有指针变成拖动的方向图标并且自动弹出放大镜矩形框，当鼠标的形状为拖动状态时，按住鼠标左键，同时在车底图像显示区拖动绿色的矩形框到任意位置可以局部放大该矩形框里的图像，在放大镜上单击鼠标右键或单击图像的其他地方退出放大镜操作。
如果没有选中方框，鼠标移动到车底图像显示区中时不会弹出绿色的放大框。
4.3.2 图像全屏

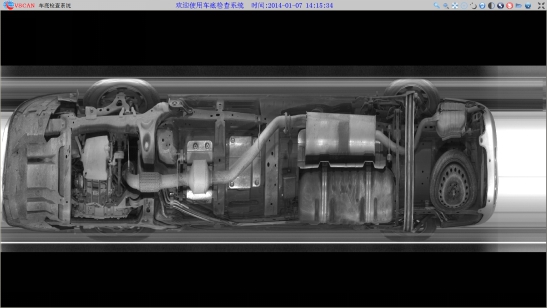

双击车底图像区域或单击“图像全屏”按钮，则可以切换到全屏模式，在全屏模式下，只能看到实时车底图像和对车牌图像进行操作，但是不会对车牌识别有影响；在全屏模式下可以对图像进行图像操作，包括放大镜、放大、缩小、最适合、真实大小、增亮、减暗、复原、边缘增强、超级增强、打开和保存等功能，具体功能描述与下述图像操作功能描述一致，界面如下图所示：
图4.3.2 - 图像全屏
4.3.3 副屏操作
主机配置了双屏显示器，则全屏按钮为第二扩展功能，显示为打开副屏和关闭副屏，打开副屏，则实时显示主屏对车底图像的处理效果图，副屏也可以使用鼠标的滚轮对图像进行放大和缩小及拖动（鼠标需要移动到副屏上）。
4.3.4 图像拖动
在车底图像显示区按下鼠标左键并拖动鼠标，在其他位置松开鼠标，图像也将移动到鼠标所在位置重新显示。
