固定式车底安检系统使用说明书（二）

4.8.2  录像回放nvl安检之家

单击录像回放按钮，弹出下图所示窗口，如下图4.8.2-1所示。选择要回放的通道，设置起始时间和结束时间，单击回放按钮进行回放，默认时间间隔为3分钟。点击回放之后，可以拖动播放的进度条跳过某些内容，单击回放进度条右侧的按钮也可改变播放状态，，依次为暂停（播放）、停止、慢放、正常、快进。单击暂停则停止播放，再次点击则继续播放，单击停止则结束播放，单击慢放则播放速度减慢，单击快进则加快播放速度，改变的顺序是一级一级的，点击慢放，在点击快进，则是回到正常播放速度，再次点击快进才会加快播放速度。下载录像，同回放的设置一样，设置好参数后，单击下载到本地按钮，则弹出另存为对话框，如下图4.8.2-2所示，选择好保存路径和设置好名称点击确定，即可，下载进度条实时显示下载的进度，如下图4.8.2-3所示，点击结束下载，即可提前结束下载，但只保存已经下载的内容，保存的监控录像使用提供的RecordPlayer工具进行播放。nvl安检之家

 nvl安检之家

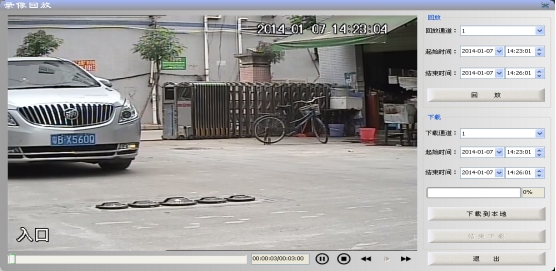

图4.8.2-1 录像回放窗口图nvl安检之家

 nvl安检之家

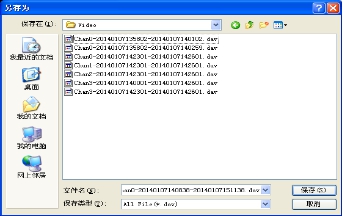

     图4.8.2-2 另存为对话框图      nvl安检之家

               nvl安检之家

图4.8.2-3 下载进度图nvl安检之家

4.8.3  识别属性设置nvl安检之家

通过单击“识别属性设置”按钮，弹出如下图所示界面，对车牌识别属性进行设置，为了防止用户设置的时候出现误操作，灰色的文本框在软件安装的时候已经由系统部署人员设置好，用户可根据具体的需求，设置“默认省份”、“图像张数”、“时间间隔”和“特殊车辆类型”，修改完毕后，通过单击“修改”按钮，完成属性的设置，要使刚配置的信息生效，必须重启系统。nvl安检之家

 nvl安检之家

4.8.4  实时曲线nvl安检之家

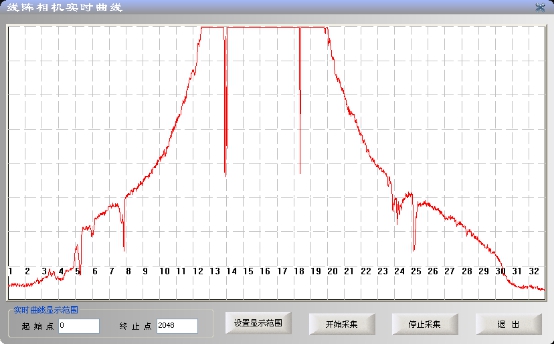

通过单击“实时曲线”按钮，弹出如下图所示界面，可以实时查看车底扫描仪千兆网摄像机在工作时的实时采集曲线。nvl安检之家

 nvl安检之家

4.8.5  设备参数设置nvl安检之家

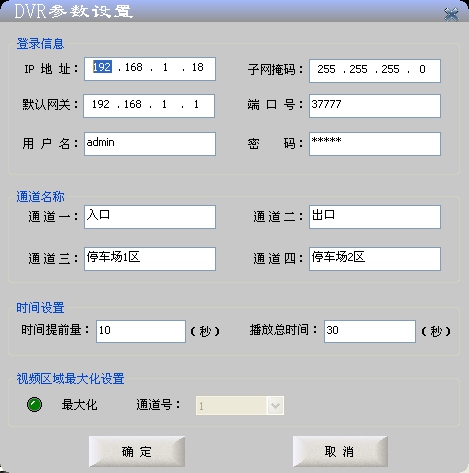

单击设备参数设置按钮，则出现如下图所示的界面，在登录信息框，配置数字硬盘录像机的相关地址信息和登录用户名和密码及端口号。IP地址的要求遵循网络之间互联的协议和TCP/IP协议即可，要保证和主机是在同一个网段，这样配置起来方便些。配置之后，如软件会自动重连，但要保证登录信息是正确 。nvl安检之家

通道名称的修改，通道名称是显示在各路视频的左下角的一串文字描述，可以设置成实际工作场所的规划名称，不能为空，也不能超过8个汉字（16个字节）。nvl安检之家

时间设置，时间提前量和播放总时间的设置是用于数据查询的时候，要播放的视频时间段。nvl安检之家

监控视频区域最大化的设置，选中最大化后，选择通道号，在监控区域就显示该路视频（双击返回），否则显示四路监控视频。nvl安检之家

 nvl安检之家

4.8.6  视频颜色设置nvl安检之家

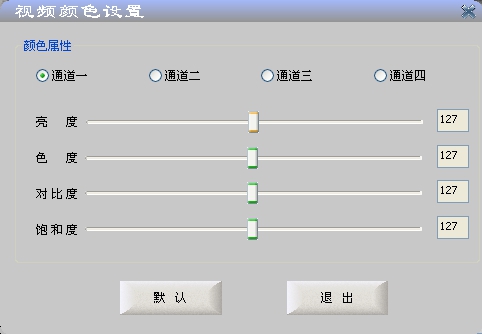

单击视频颜色设置按钮，出现如下图所示的界面，单击对应的通道号，拖动滑动条即可更改该通道显示的视频的相关属性，亮度、色度、对比度和饱和度（这个是软调节），总之一个要求就是，屏幕上显示的视频能够清晰。nvl安检之家

 nvl安检之家

4.8.7  语言选择nvl安检之家

通过单击“语言选择”按钮，可弹出如下图所示界面，用户通过下列框，可以切换系统的语言，修改后，重新启动软件生效。nvl安检之家

 nvl安检之家

4.8.8  车底参数设置nvl安检之家

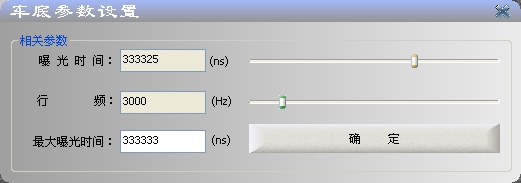

单击“车底参数设置”按钮，弹出如下图所示界面，可以设置车底扫描仪千兆网摄像机的相关参数。nvl安检之家

 nvl安检之家

4.8.9  退出nvl安检之家

单击“退出”按钮，弹出如下图所示对话框，单击“确定”按钮，退出本系统，单击“取消”按钮，取消退出系统。nvl安检之家

 nvl安检之家

附录nvl安检之家

基本技术参数nvl安检之家

●图像纵向分辨率：2048像素；nvl安检之家

●视角检查宽度：不小于4.0米；nvl安检之家

●车速：1~50km/h；nvl安检之家

●有效视场角：不小于170°；nvl安检之家

●辅助照明：100W；nvl安检之家

●承载重量：承载车重30T；nvl安检之家

●防水等级：IP68满足全天候工作；nvl安检之家

●通信接口：RS232/RS422；nvl安检之家

●存储温度：-40°~+75°；nvl安检之家

●工作温度：-20°~+50°；nvl安检之家

●工作电压：110－240V AC,50－60HZnvl安检之家
