固定式车底安检系统使用说明书（二）

4.3.5 放大qdT安检之家

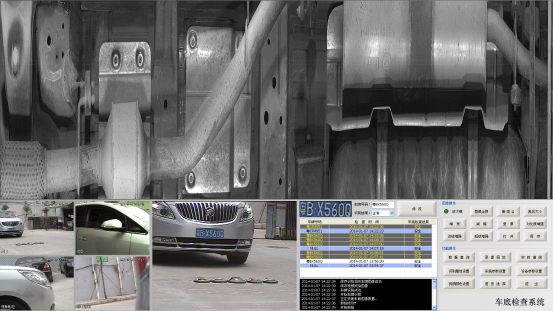

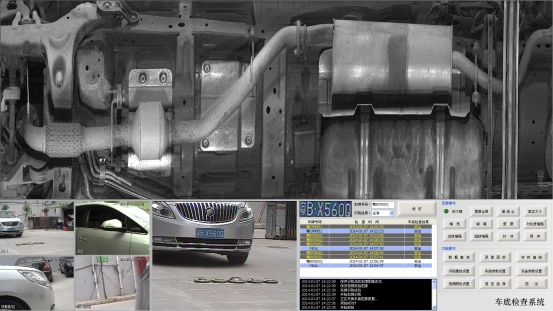

在车底图像显示区上，用鼠标的滑轮进行放大和缩小操作，滑轮往前滑动，放大图像，往后缩小图像，也可以按住鼠标左键对图像进行拖动（注意：不能勾选放大镜前的方框，否则拖动的时候是移动放大镜的操作）。qdT安检之家

 qdT安检之家

4.3.6  缩小qdT安检之家

默认图像为最合适的模式，无法进一步缩小；只有图像进行放大操作之后，才能够进行缩小操作。界面与“4.3.5 放大”一致。qdT安检之家

4.3.7  最适合qdT安检之家

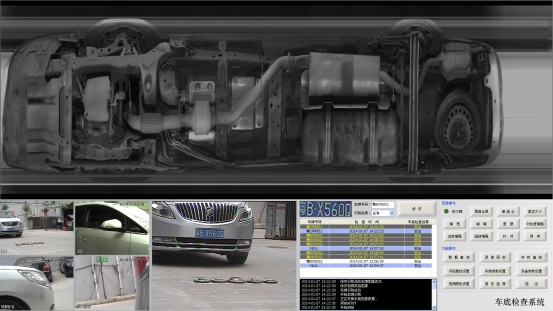

单击[最适合]按键，图像将以适合的比例居中显示在图像显示区 qdT安检之家

 qdT安检之家

4.3.8  真实大小qdT安检之家

单击[真实大小]按键，图像将显示为实际长宽。qdT安检之家

 qdT安检之家

4.3.9  增亮qdT安检之家

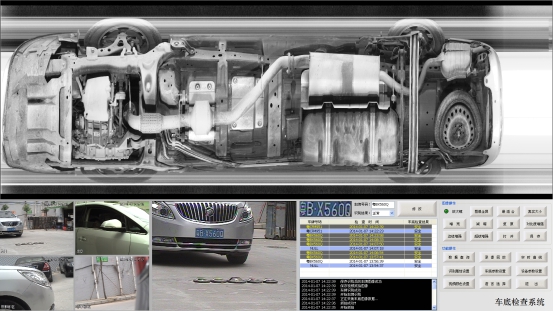

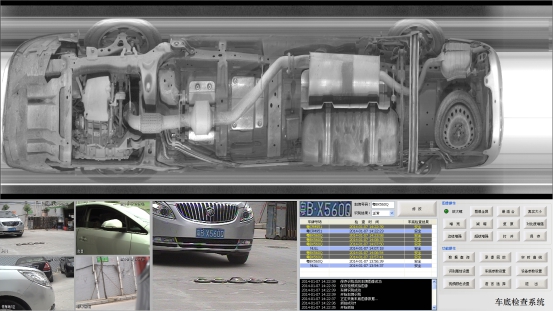

单击[增亮]按键，图像将变亮，如下图所示。qdT安检之家

 qdT安检之家

4.3.10  减暗qdT安检之家

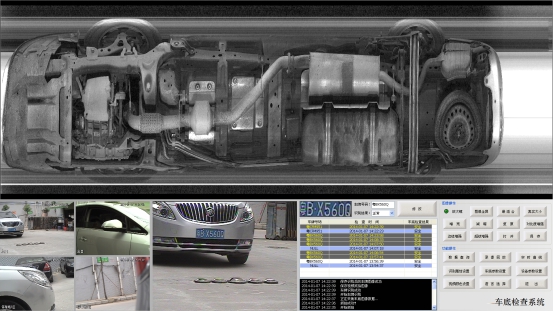

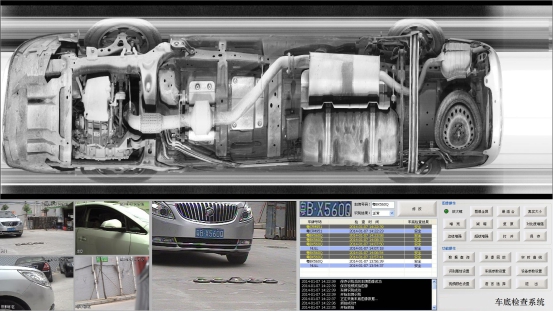

单击[减暗]按键，图像将变暗，如下图所示。qdT安检之家

 qdT安检之家

4.3.11  复原qdT安检之家

单击[复原]按键，图像将恢复默认亮度状态。qdT安检之家

4.3.12  对比度增强qdT安检之家

单击[对比度增强]按键，增强图像各部分亮度的反差，如下图界面所示。qdT安检之家

qdT安检之家

4.3.13  边缘增强qdT安检之家

单击[边缘增强]按键，车底图像中的部件边缘轮廓会突出显示，更利于区分不同的汽车部件。qdT安检之家

 qdT安检之家

4.3.14  超级增强qdT安检之家

单击[超级增强]按键，增强图像边缘，改变图像亮度和暗度。qdT安检之家

 qdT安检之家

4.3.15  图像删除功能qdT安检之家

在系统每次保存车底图像后，对系统磁盘空间进行监测，当保存图像的磁盘空间小于设定的临界值时，将弹出如下图所示对话框。qdT安检之家

 qdT安检之家

若您选择[确定]，将会弹出如下界面。qdT安检之家

qdT安检之家

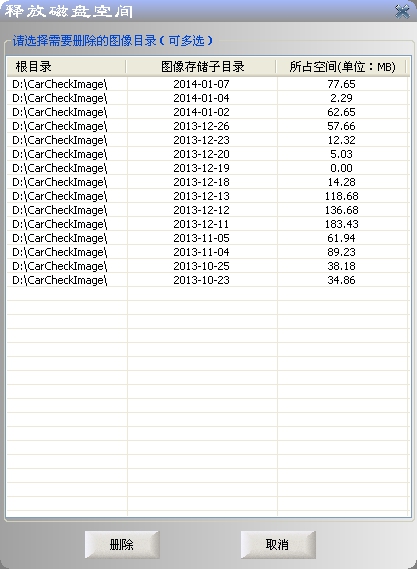

在此界面中，您可双击某项不再需要的图像目录，或多选之后点击[删除]键，弹出提示，如下图。点击[确定]完成删除。qdT安检之家

 qdT安检之家

4.3.16  打开qdT安检之家

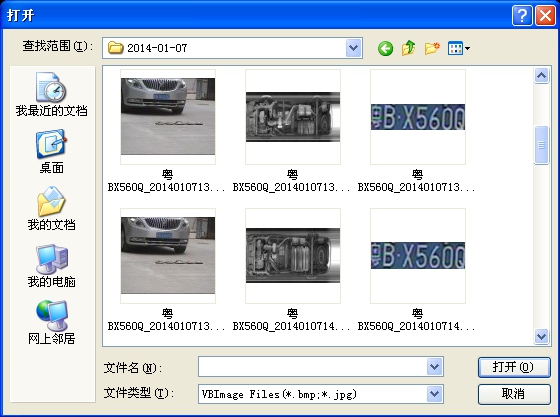

单击[打开]按键，弹出如下图所示的打开对话框，用户可自行选择已储存的车底图像文件，在车底图像显示区进行显示，并且可通过单击图像操作区的其他按钮对图像进行操作。qdT安检之家

 qdT安检之家

4.3.17  保存qdT安检之家

对图像进行（增亮、减暗、边缘增强、超级增强）处理后，单击[保存]按键，处理后的图片将覆盖之前的图片。qdT安检之家

4.4  实时视频qdT安检之家

4.4.1  实时监控视频显示qdT安检之家

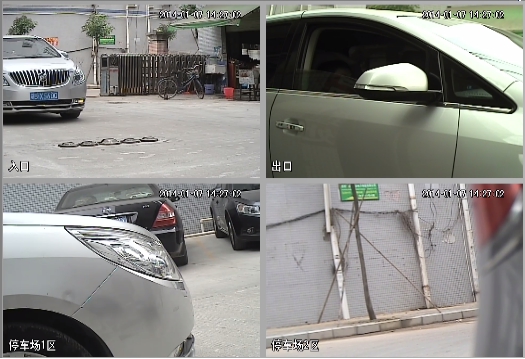

启动软件后，监控视频显示区域将实时显示4路监控视频，界面如下图所示：qdT安检之家

 qdT安检之家

双击任何一路视频区，则只查看该路视频，再次双击，返回到四路视频。qdT安检之家

 qdT安检之家

4.4.2  实时抓拍视频显示qdT安检之家

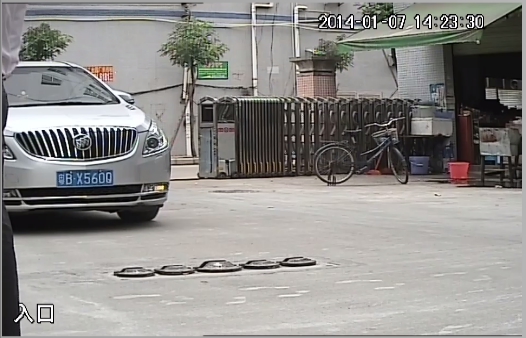

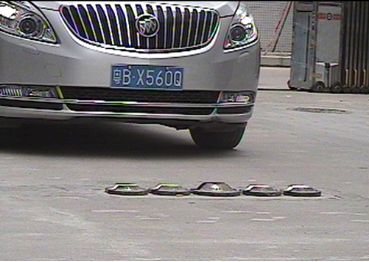

启动软件后，抓拍视频显示区域将实时显示摄像机拍摄区域内的视频，如下图所示：qdT安检之家

 qdT安检之家

4.4.3  实时抓拍视频属性设置qdT安检之家

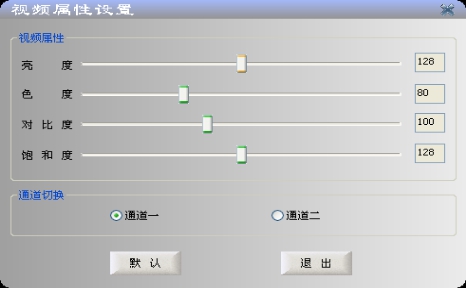

在视频采集卡和摄像机连接正常的情况下，若需对通视频属性进行设置，可通过双击“抓拍视频显示区域”，根据弹出界面（如下图所示），对视频属性进行设置。在设置的过程中，相应的属性将实时的作用的视频显示区域，用户可以通过观看“实时视频显示区域”，来查看设置的效果。qdT安检之家

该PCI视频采集卡是一个二进一出的采集卡，即对于两路视频信号输入，只能选择其中一路进行输出。因此，对于“通道切换”功能，一般情况下，只需要选择“通道一”即可；如果在选择“通道一”之后，“视频显示区域”无法正常显示视频时（显示蓝色背景），才进行通道切换。qdT安检之家

 qdT安检之家

由于车牌识别率受环境的影响较大，所以在使用系统时，需要根据实际的环境，对视频属性进行设置。在白天或光线充足的环境下使用系统时，通常只需要单击“默认”按钮对视频属性进行设置即可；而在晚上或光线不足的环境下使用系统，则需要对视频属性做出相应的调整以达到最佳的车牌识别率，一般情况下只需要调整“亮度”和“对比度”这两个参数，并将这两个值调整为“默认值”的一半即可。具体的参数调整以从系统上观看视频时，人眼能够清晰的辨别车牌号码为准。
