光纤收发器的六个指示灯都代表什么？
2019-10-14 16:10:08 来源：艾葳安检
TAGS关键字：艾葳安检
[摘要]我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工

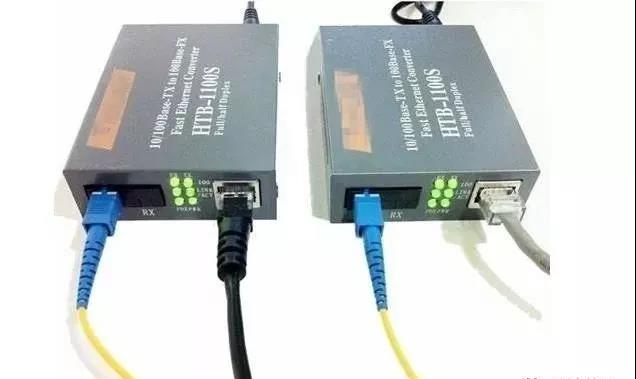

我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？
PWR：灯亮表示DC5V电源工作正常；
FDX：灯亮表示光纤以全双工方式传输数据；
FX 100：灯亮表示光纤传输速率为100Mbps；
TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；
TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。
若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。
一、光收发器的指示灯的作用和故障判定方法
1、 首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？
A、 如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。
B、 如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。
C、 双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
D、 有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。
E、 有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式；DTE开关：连接交换机的连接线是交叉线方式。
2、 光缆、光纤跳线是否已断？
A、 光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。
B、 光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。
3、 半/全双工方式是否有误？
有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。
4、 用光功率计仪表检测
光纤收发器或光模块在正常情况下的发光功率：
多模2Km：-10db—18db之间；
单模20公里：-8db—15db之间；
单模60公里：-5db—12db之间；
假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。
二、常见故障及解决方法
根据日常维护、用户出现的问题，总结起来，希望能给维护员工带来一定的帮助，达到根据故障现象来判断其原因，找准故障点，“对症下药”。
1、 收发器RJ45口与其他设备连接时，使用何种连线？
原因：收发器的RJ45口接PC机网卡（DTE数据终端设备）使用交叉双绞线，接HUB或SWITCH(DCE数据通信设备)使用平行线。
2、 TxLink灯不亮是什么原因？
答：
1、接错双绞线
2、双绞线水晶头与设备接触不良，或双绞线本身质量问题
3、设备没有正常连
3、光纤正常连接后TxLink灯不闪烁却常亮是什么原因？
原因：
1、引起该故障一般为传输距离太长；
2、与网卡的兼容性问题（与PC机连接）
4、Fxlink灯不亮是什么原因？
原因：
1、光纤线接错，正确接法为TX—RX,RX—TX或是光纤模式错了；
2、传输距离太长或中间损耗太大，超过本产品的标称损耗，解决办法为：采取办法减小中间损耗或更换为传输距离更长的收发。
3、光纤收发器的自身工作温度过高。
