四、X射线安检设备原理与应用CTJ安检之家

X射线安检设备从最初的20世纪70年代应用于航空业的机场安检机，到90年代逐步延伸至其他领域，到现在广泛运用为火车站、汽车站安检机、政府机关大楼安检机、会议中心、会展中心安检机、酒店安检机、商场安检机、大型活动安检机、工业检测安检机等，发展迅猛而蓬勃。CTJ安检之家

12344.1X射线概念CTJ安检之家

1895年，德国物理学家伦琴(Roentgen WC)在研究阴极射线时，偶然发现了X射线，并为他妻子的手摄下了有史以来第一张X线透视照片。起初X射线被应用于检查骨折和确定枪伤中子弹的位置。在一个多世纪的发展中，逐步应用在工业无损探伤、医疗、安全检测等各个行业。CTJ安检之家

CTJ安检之家

 CTJ安检之家

X射线是波长介于紫外线与γ射线间的电磁辐射，其波长约为（20~0.06）×10-8cm之间。CTJ安检之家

 CTJ安检之家

          CTJ安检之家

 CTJ安检之家

CTJ安检之家

 CTJ安检之家

 CTJ安检之家

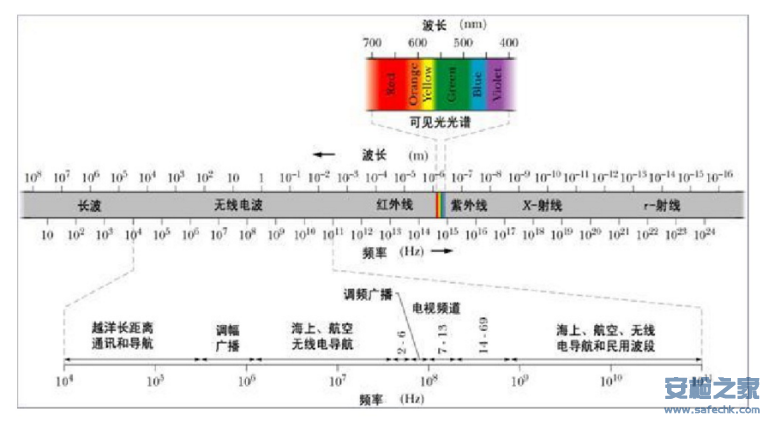

光谱图CTJ安检之家

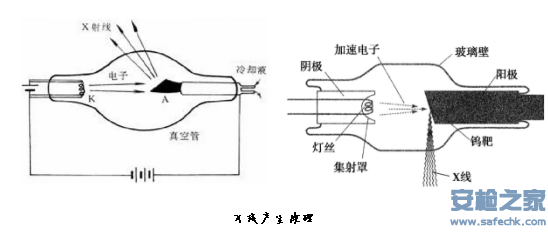

X射线的产生原理CTJ安检之家

X射线的产生原理为，用加速后的电子撞击金属靶，在撞击的过程中，电子受阻突然减速，其损失的动能会以X射线形式释放出。如果继续加大加速电压，使得电子携带的动能增大，可能将靶内的金属原子的内层电子撞击出，内层形成空穴，电子处于非常不稳定的激发态，外层电子跃迁回内层填补空穴，使得能量总体达到稳定态。同时外层电子的跃迁导致能量减少，放出一定波长的X射线，在安检领域中通常是用X射线管和加速器产生X射线。CTJ安检之家

 CTJ安检之家

CTJ安检之家

 CTJ安检之家

4.2X射线成像技术CTJ安检之家

X射线成像技术，围绕着介质的革新，先后经历了胶片成像、CR(Computed Radiography)即计算机射线照相技术和数字平板成像技术阶段。CTJ安检之家

1、胶片成像技术CTJ安检之家

X射线胶片成像技术是利用胶片将透射被检测物体之后携带了物体内部信息的X射线记录下来通过显影、定影等暗室处理后进行检测和评估的技术，且需要依赖X射线源、胶片、显影与定影试剂和烘干等设备。其工作原理如下图所示。CTJ安检之家

 CTJ安检之家

CTJ安检之家

 CTJ安检之家

 CTJ安检之家

胶片成像技术CTJ安检之家

2、工业电视成像技术CTJ安检之家

透射的X射线经入射屏进入图像增强器，经过增强器内部加速聚焦等作用，将原来的X射线转化为可见光图像，由出射屏显示出来。可以选择直接观察，也可以选择通过高质量的TV或CCD摄像机，将其拍摄并显示到显示器上。CTJ安检之家

 CTJ安检之家

CTJ安检之家

 CTJ安检之家

工业电视成像技术CTJ安检之家

3、CR技术CTJ安检之家

CR即计算机化的X射线技术诞生于20世纪80年代，CR技术的出现，使得X射线成像技术发生了巨大变化。CR技术采用成像板(Image plate,IP)替代传统屏/胶系统作为探测器，把存储在IP上的X射线信息通过激光扫描转换成电信号，经A/D转换为数字图像，最后进行数字图像处理。CTJ安检之家

4、数字平板成像技术CTJ安检之家

    随着材料技术和电子技术的发展，到20世界90年代后期，开始出现数字平板成像技术。平板技术的出现，标志着X射线无损检测（即NDT）完全实现自动化。目前，主流的平板成像技术有两种，即非晶硅(a-Si)和非晶硒(a-Se)。表面上，这两种平板技术的运行方式相同，都是通过面板提取X射线转化成为数字图像，但其各自成像过程却不尽相同。CTJ安检之家

数字平板技术是目前最为成熟和应用最为广泛的X射线实时数字成像技术。
