安检设备在快递行业的应用调研报告（二）

5、X射线安检仪图像颜色定义Out安检之家

物品经过X射线的穿射后，X射线设备按照物质等效原子序数范围，赋予给物品一定的颜色，并在显示器显示。在显示器显示的图像从广义上分类共有4类：1、橙色；2、蓝色；3、绿色；4、红色。X射线设备对等效原子序数小于10的有机物赋予橙色，对等效原子序数大于18的无机物赋予蓝色，对介于两类材料之间的物质或这两类材料的混合物赋予绿色。Out安检之家

◆红色——非常厚、X射线穿不透的物体。Out安检之家

图像能显示为红色的物体主要是密度大或体积厚的物体。因为密度较大，体积较厚将会严重削弱X射线的穿透，X射线无法有效的穿透物体，就会使探测板无法正常接收X射线。这时探测板将向CAG板发出信号，经过DSP、ALU和VGA板处理后，将以定义为红色的图像显示在显示器上。Out安检之家

◆橙色——有机物，(原子序数小于10的物质)。Out安检之家

橙色表示有机物在显示器上显示的颜色，有机物就是指我们平时所说的水、油、炸药、油漆和香蕉水等物体。在三品检查仪中规定有机物是指由原子序数小于10的化学元素组成的物体，这些物体主要是由氢、碳、氮和氧组成。无论任何物质只要其组成元素中大部分的元素是有这4种元素组成，则显示在显示器上的图像颜色均为橙黄色、暗黄色和土黄色。Out安检之家

对有机物的观察最主要是根据其所显示的形状和颜色来判断，由于有机物数量繁多，形状多样，相似性多，所以判断起来比较麻烦。举例：炸药，尤其是TNT炸药，其形状和显示的颜色与肥皂极为相似，判断起来颇为困难，这时就要求操作人员不但了解其形状和显示颜色，还要根据它周围所在的物品来判断（包装造型、有没有雷管等）。另外各种油类放在相同的容器内显示的图像颜色也差不多。Out安检之家

◆绿色——混合物，(原子序数在10—17之间的物质)，包括有机物与无机物的重叠部分。Out安检之家

绿色为混合物的颜色，主要的物质为铝、硅。三品检查仪将混合物定义为原子序数在10—17之间的物质。另外无机物与有机物的重叠也可能显示为绿色。这时就需要用S/E无机物与有机物剔除键来剔除关判断物体。Out安检之家

◆蓝色——无机物， (原子序数大于10的物质)。Out安检之家

蓝色为无机物的颜色，如铁、铜、锌、钢等都为无机物，对于物体主要指刀枪等。在三品检查仪中定义的无机物为由原子序数大于18的元素组成的物质为无机物。无机物中常见的危险品主要是刀枪。由于无机物的密度由小到大相关甚远，所以蓝色又按密度由小到大分为浅蓝色、蓝色和深蓝色。Out安检之家

观察无机物的最好办法是用黑白显示器观察，因为黑白显示器显示的颜色比较单一，只是灰度不同，更有利于看清楚物体的形状，正好适合对刀枪的检查。Out安检之家

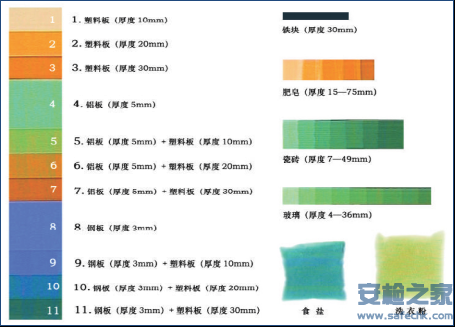

原子序数     Z＜10    图像中显示为橙色 —— 统称为有机物；Out安检之家

原子序数  10≤Z≤18   图像中显示为绿色 —— 统称为混合物；Out安检之家

原子序数     Z＞18    图像中显示为蓝色 —— 统称为无机物；Out安检之家

 Out安检之家

Out安检之家

 Out安检之家

怎么来判定这个东西是不是违禁品呢？主要是通过我们看扫描仪上面物品显示的图像和它一个形状来判定，比如说这种，你就看形状它是一个鞋子，它呈现的是黄色，黄色的话，它就是有机的东西，比如说它呈现是蓝色或黑色，尤其是黑色，这个时候我们都是要注意了，尤其是黑色的情况下，他一般是违禁品的可能比较大一些，我们主要是看颜色和形状来决定的。Out安检之家

4.3X射线安检技术Out安检之家

现状Out安检之家

1978年美国威斯康星大学推出第一台X射线数字图像处理系统以来，X射线成像系统已广泛应用于天文检测、医疗卫生、工业探伤、食品筛查、安全检测等各行各业中。Out安检之家

国外从七十年代开始生产和使用安检设备，国内八十年代末才开始装备。德国的海曼(Heiman)公司、美国的Perldn Elmer公司等是国际上的主要安检设备供应商。中国公安部第一研究所在80年代引进德国海曼公司的技术，通过消化吸收，推出了自己的安检产品，并于80年代末开始生产。公安部一所带头进入安检设备研发以来，在一所放宽了安检设备生产许可之后，相继有清华同方、上海英迈吉东影、沈阳地泰等企业参与到这项研究中来。
