IWILDT™ AN-40002000CTX大型3D三维多视角断层扫描安检系统

sNj安检之家

IWILDT™ AN-40002000CTX大型3D三维多视角断层扫描安检系统sNj安检之家
X-RAY SERIESsNj安检之家

X射线安检系列sNj安检之家

产品简介：sNj安检之家

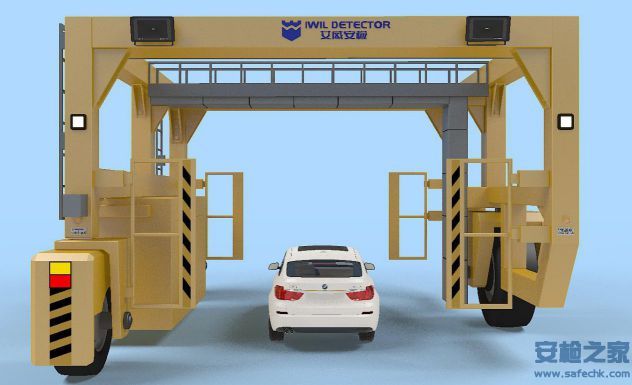

IWILDT™ AN-40002000CTX大型3D三维多视角断层扫描安检系统是一款可以针对大件机械设备货物进行X光三维透视安检而设计的。自行走底盘采用电动液压泵驱动，方向控制采用三台伺服电动舵机。龙门架式三点支撑X光扫描探测架结构内空高度可达到5米，宽达可达到5米，安检通道顶部设有雷达测距传感器，锁定大件机械设备货物的中心点，自动控制电动方向舵机偏转，围绕货物自行走一圈，X光扫描探测架实时采集360度透视数据，经计算机处理后生成3D三维多视角X光图像；sNj安检之家

IWILDT™ AN-40002000CTX大型3D三维多视角断层扫描安检系统X光线阵列图像探测成像系统具有最高可达0.8O米每秒的高速图像数据采集电路，数据经过电脑软件图像处理后大件机械设备货物内部结构细节3D三维X光透视图像在IPS高清晰屏幕上展视出来。安检操作员可肉眼观察顶视扫描图/底视扫描图/侧视扫描图/断层扫描图/多角度分析图；sNj安检之家

IWILDT™ AN-40002000CTX大型3D三维多视角断层扫描安检系统釆用多能量6Mev电子加速器辐射成像，钢板穿透力可达300MM厚，每小时可以对 60 辆大件机械设备货物安检扫描。sNj安检之家

IWILDT™ AN-40002000CTX大型3D三维多视角断层扫描安检系统采用5GWIFI无线图像数据与光纤图像数据双备份传输，安检操作员可以远程对大件机械设备货物进行CT安检扫描，易于操作，灵活性强，扫描过程中，工作人员远离辐射源，切保人体免受辐射伤害，外部基础设施要求低，可以满足最苛刻的，国际安全检查标准。sNj安检之家

选配设备有自动放射性物质检测（ARDμ），能够同时进行X射线检查和分析，以检测放射性γ和/或中子材料的存在。sNj安检之家

产品参数sNj安检之家
X光射线源sNj安检之家
射线能量：6Mev；sNj安检之家
照射方向：侧照式；sNj安检之家
穿透钢板：最大300mm厚钢板；sNj安检之家
散热方式：空调通风管道式和油浸式；sNj安检之家
射线防护：10mm厚铅罐；sNj安检之家
散射角度：100度；sNj安检之家
控制方式：RJ45网口通信代码控制；sNj安检之家
准直器：  电动“快门”装置超窄缝出束；sNj安检之家

探测系统sNj安检之家
结构设计：模块化，可拆卸二次搬运；sNj安检之家
色彩涂装：黄色；sNj安检之家
外观尺寸：7.5m（L）x 7.5m(W) x 6.2m (H)；sNj安检之家
通道尺寸：5.0m(W) x 5.0m (H) ；sNj安检之家
设备重量：3000KG；sNj安检之家
探测晶体：YSO；sNj安检之家
光电转换：CMOS；sNj安检之家
数据宽度：10位；sNj安检之家
像素数量：4096PIX；sNj安检之家
像素排列：L形线阵列；sNj安检之家
级联方式：网口RJ45通迅模式；sNj安检之家

图像处理sNj安检之家
图像工作站：I7/8G/4TB硬盘 /24寸20000：1 /LCD液晶显示器；sNj安检之家
软件功能：3D三维立体图形、边缘增强锐化，图像反相，直方图均衡，存储图像回查，彩色/黑白，局增，超增，有机物剔除/无机物剔除，加亮/减暗，放大/缩小，实时视频；sNj安检之家
图片格式：JPG、图像按扫描时间命名；sNj安检之家
车牌识别：车牌识别与图像归类存档；sNj安检之家
数据存储：500000图像为标准；sNj安检之家
图像算法：3D重建、系统校正算法、迭代重建、锥束伪影校正方法、危禁品危化品管制品等CNN神经质网络识别算法、传输机速度控制、能谱成像算法等，在Console层实现软件系统的升级，通过远程运维系统实时监控装置运行状态；sNj安检之家

设备性能sNj安检之家
扫描方式：旋转式扫描方式；sNj安检之家
通过率  ：60件货物/小时；sNj安检之家
行走底盘：液压马达；sNj安检之家
方向控制：伺服电动舵机；sNj安检之家
轮胎型号：12.00R20 18PR；sNj安检之家
轮胎性能：变节距设计，适应各种场地；sNj安检之家
底盘性能：减震及机动性好，适于户外等复杂场合，具有很好的路面通过能力；sNj安检之家
设备重量：3000KG；sNj安检之家
电机功率：5KW；sNj安检之家
额定压力：10MPA；sNj安检之家
额定扭矩：9000N；sNj安检之家
行走速度：10公里/小时（可调速）；sNj安检之家
数据链路：5GWIFI传输或有线光纤通讯；sNj安检之家
电池结构：刀片式模块化结构；sNj安检之家
电池容量：195AH；sNj安检之家
续航能力：50km；
