整车X光安检系统独创多光源能量叠加扫描技术

 p7Z安检之家

目前市场上大型整车X光扫描系统外观结构设计的比较宽，通道尺寸一般达到10米，安装后占地面积大，车检通道有效X光扫描尺寸是3.5米，无效X光扫描通道尺寸是6.5 米。X光源(电子加速器)产生X光射线中心点角度在80度，对国标4.5 米高整车车辆成像焦距达到 12米，由于焦距远X光成像探测器接收到的X光子弱，造成X射线穿透力锐减，扫描出来的图像效果质量差。釆用单台X光源（电子加速器)的整车车检扫描系统钢结构由于跨度达到10米造成结构设计困难，需要加粗加厚主支撑钢架结构，给运输/施工/防辐射屏蔽/费用成本带来很多不便。为提高X光源钢板穿透力增加X光源电子能量后，出现电子能量从零爬坡到设计理论值需要400毫秒时间，X光子接收探测器满底数据校正错误，工作时扫描图像质量效果差等问题。p7Z安检之家

艾崴公司研发的多X光源射线准直器 ，釆用电动快门装置，结构简单安装灵活，控制方式多变。门缝尺寸可大可小，门体厚度按X光射线能量大小需求定制，门体材料可釆用铅等高密度金属。多光源侧照式大角度(80度十80度）X光射线散射面遮挡效果好，X光子接收探测器成像焦距最远只有5.5 米，X光子能量空间衰减小，提高了对整车车辆的穿透力，X光成像质量效果好，可分辨的物质增加，提升了安检效果，探测框架结构设计简单灵活，占地面积小体积小便于安装调试，降低了设备的整体造价成本。p7Z安检之家

p7Z安检之家

 p7Z安检之家

技术原理p7Z安检之家
X射线的成像原理主要是利用X光源（辐射源）照射货车车辆，X射线能量被货车内不同密度的物质衰减以后形成物质之间的密度差，再通过X光接收探测板光电信号转换，计算机处理成X光图像来分辩危化品、违禁品。p7Z安检之家
 p7Z安检之家

功能实现p7Z安检之家

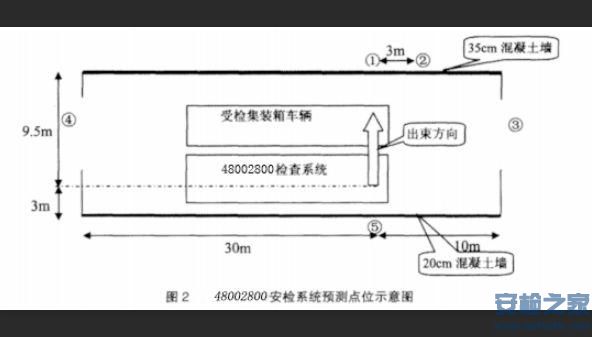

侧照式整车车检系统结构由 一、多X光射线源屏蔽箱， 二、 门形X光接收探测框组成。多X光源射线源屏蔽箱面朝门形X光接收探测框内面中心线位置，开启一条高度在 2.2米高5毫米宽的门缝泄漏多X光源的辐射来对集装箱车辆安检扫描。门缝的上沿和下沿分别安装电动导轨，两台平行的电动导轨之间固定40mm宽的铅条，电动导轨托动铅条左右移动，向左移动堵住门缝屏蔽X光射线，防止泄漏。向右移动打开门缝进行X光扫描。p7Z安检之家

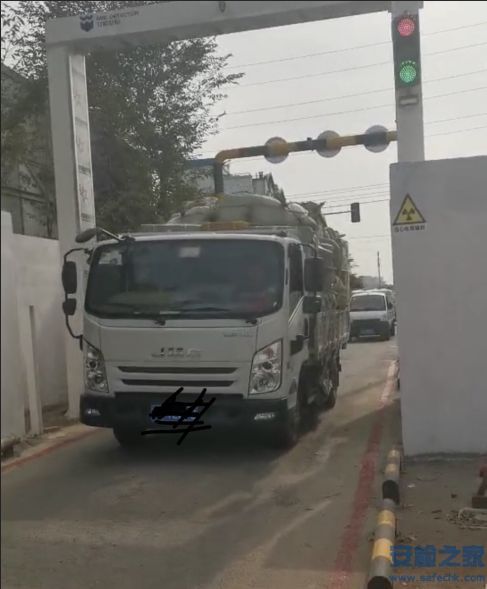

当货运车辆进入安检通道时，门形探测框红外线光电开关检测到司机车头己过扫描辐射门缝，给电动快门向右移动指令，开启扫描。整车扫描结束后，给电动快门向左移动指令，堵住门缝屏蔽X光射线，防止辐射泄漏。p7Z安检之家

创新点p7Z安检之家
多光源大角度X光射线散射角最大160度扫描。p7Z安检之家

p7Z安检之家

p7Z安检之家
原厂供应专业化技术领先大型设备，艾崴科技研发生产的IWILDT™ AN-48002800 L大型整车货物X光安全检查系统，模块化设计、功能强劲，设计科学，高效的数据处理 ，性能优异、图像清晰。是一款用于整车货物安全检查的精准、高效的大型设备，在不开箱、不卸货的情况下对车内承载物品进行检查。专业化的整车货物安检系统能同时满足不同业主单位的需求。p7Z安检之家

p7Z安检之家

p7Z安检之家
武汉艾崴科技IWILDT™ AN-48002800 L大型整车货物X光安全检查系统p7Z安检之家
设备主要技术指标：p7Z安检之家
射线能量：级联420V；p7Z安检之家
照射方向：侧照式；p7Z安检之家
穿透钢板：最大100mm厚钢板；p7Z安检之家
结构设计：模块化，可拆卸二次搬运；p7Z安检之家
色彩涂装：镜面蓝灰色或者军用迷彩色；p7Z安检之家
外观尺寸：2.4m（L）x 5.5m(W) x 5.1m (H) ；p7Z安检之家
通道尺寸：2.8m(W) x 4.8m (H) ；p7Z安检之家
扫描方式：车头避让，司乘人员免下车检测扫描方式；p7Z安检之家
通过率：60辆车/小时；p7Z安检之家
吸收剂量：小于1uSv/次；p7Z安检之家
工作场地：50m（长） X 20m(宽)；p7Z安检之家
功耗：平均5千瓦；p7Z安检之家
