武汉艾崴排爆机器人的设计与研究

2020-05-28 14:20:12 来源:

TAGS关键字:

[摘要]当前世界恐怖事件时有发生,社会影响特别恶劣,研制满足实战化需要的反恐排爆设备显得极为迫切,世界各国尤其是发达国家都特别重视对反恐排爆机器人的研究。自动型排爆机器人能分

当前世界恐怖事件时有发生,社会影响特别恶劣,研制满足实战化需要的反恐排爆设备显得极为迫切,世界各国尤其是发达国家都特别重视对反恐排爆机器人的研究。自动型排爆机器人能分辨出什么事可疑物品或危险物品,及时排除险情,但成本较高,一般在狠危急的时候才用。目前使用的防爆机器人,一般价格昂贵,设计笔记复杂,不利于推广应用。武汉艾崴研制了一种远程操作型机器人,体积小,重量轻,在可视条件下进行人为排爆,成本低廉,具有较高的应用价值。该排爆机器人的底盘下有四个轮子负责前景和转向(也可以设计成轨道形式)。通过遥控,该机器人可以进行伸缩、弯曲和转动,最终完成抓取工作,满足排爆工艺要求。 fz1安检之家

一、机器人的机构设计 fz1安检之家

总体设计 fz1安检之家

该排爆机器人是依靠控制电磁铁的通断电来实现抓取和放下物品。在带磁铁通电后,电磁上链接弧形爪,依靠弧形爪抓取物品。为了防止执行装置超出行程,在竖直的支撑架上端安装一个行程止动轴。 fz1安检之家

传动装置的动作方式是依靠步进电机控制的同步带来实现对执行部件的竖直升降的,需要准确的定位支爪,因此采用步进电机控制同步带来达到上下位置的精确定位,且同步带有两块硬铝板材来支撑,这样就既可保证强度又能减轻重量。 fz1安检之家

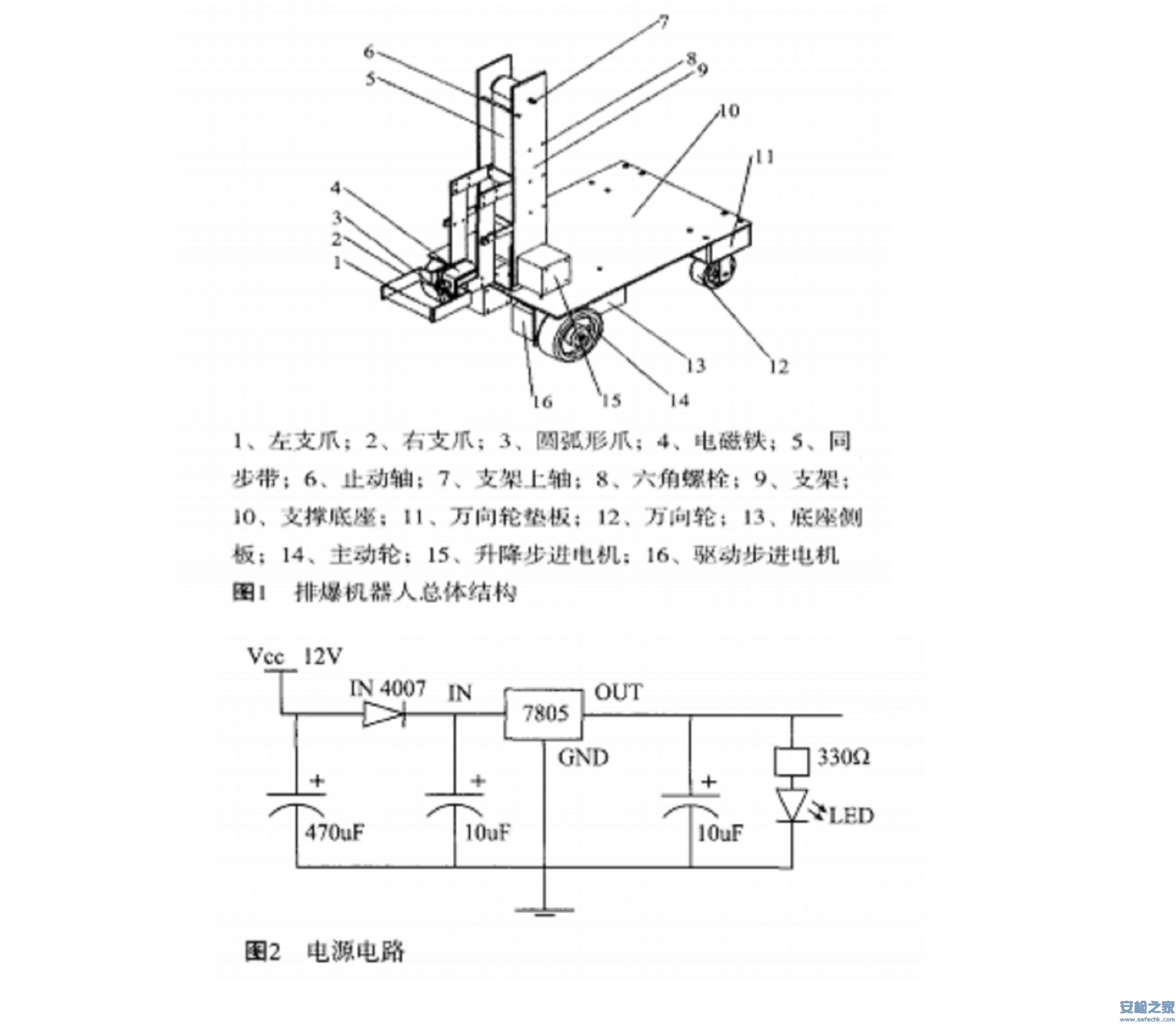

由于我们设计的机构不仅需要运动灵活,而且需要搬运物品,因此机器人主题结构大部分选用硬铝板材,总体结构如图1所示。 fz1安检之家

驱动电机的选择 fz1安检之家

该机器的运行是依靠驱动轮的运动来实现的,为了保证控制抓取和放下工件的力度和精度,必须要求它有较高运动精确且便于遥控,所以选用两个步进电机作为驱动电机,并且两个前轮为驱动轮。 fz1安检之家

1.jpgfz1安检之家

二、控制系统设计 fz1安检之家

硬件系统设计 fz1安检之家

电源电路的设计 fz1安检之家

由于机器人行走、抓取等动作需要较大功率,一般电池不能满足其需要,所以选用了双输出大功率交流整直流电源输出电压分别为24V、12V,额定电流分别为3A、2A。 fz1安检之家

考虑到AT89C52芯片要求的供电电压一般在5V,则电源电路需设计成5V的稳压,可以将输出电压稳定在5V。其电源电路设计如图2所示。 fz1安检之家

步进电机驱动电路设计 fz1安检之家

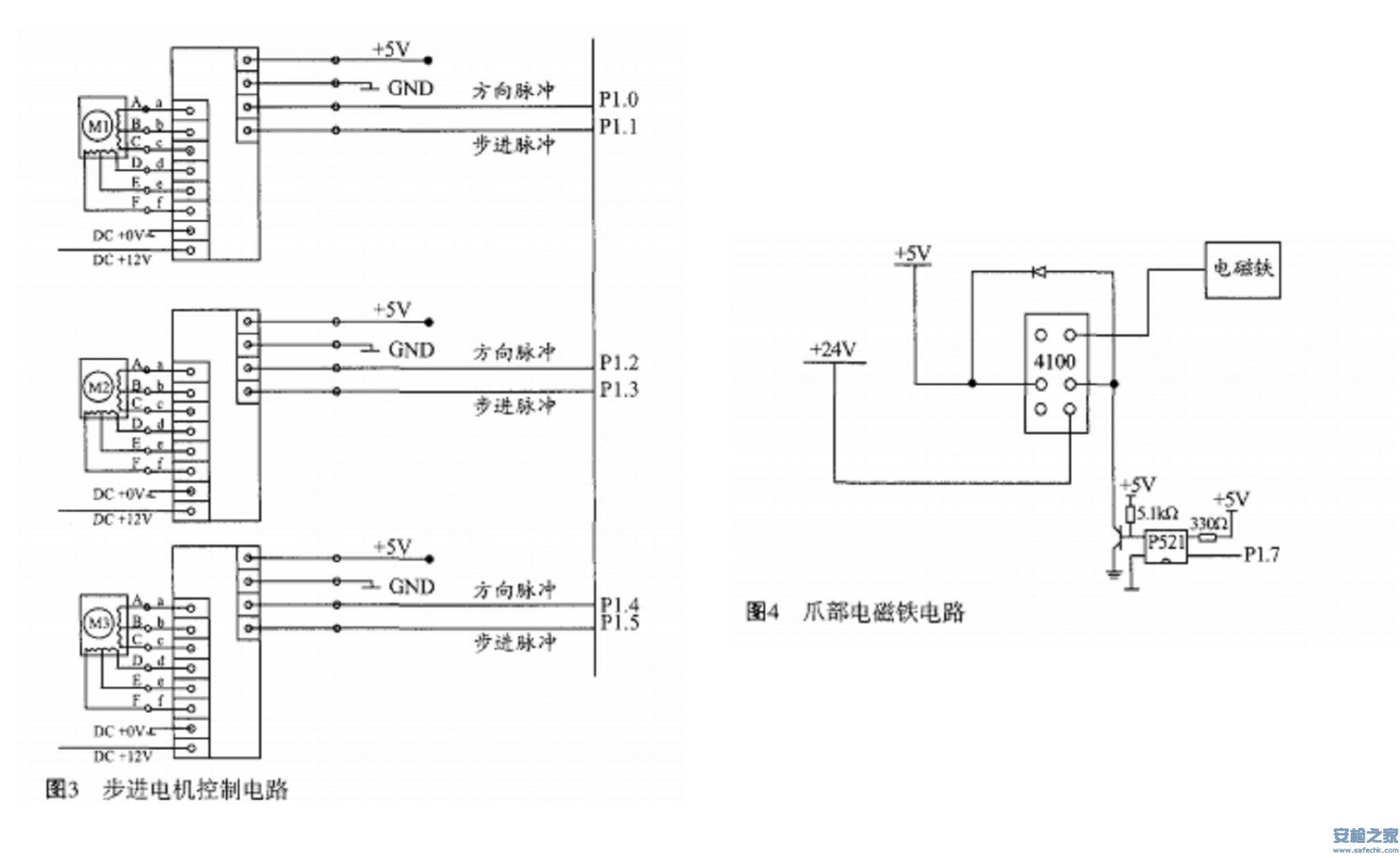

机器人的前进、后退、转向以及爪的升降都有步进电机来控制。步进电机有驱动器驱动,其驱动电压为12V。驱动器本身所需电压5V,驱动器的步进脉冲由单片机提供。本设计的控制电路如图3所示。 fz1安检之家

2.jpgfz1安检之家

爪部电磁铁电路设计 fz1安检之家

电磁铁用来抓取重物,它的开合由继电器控制,继电器型号为4100,工作所需电压为5V,由于继电器为电感性圈所以并上一只继流二极管。为了不使继电器对单片机造成冲击,在三级管与单片机直接加光隔P521。电磁铁工作电压为24V。我们设计的控制电路如图4所示。 fz1安检之家

遥控接受器与单片机的连接电路设计 fz1安检之家

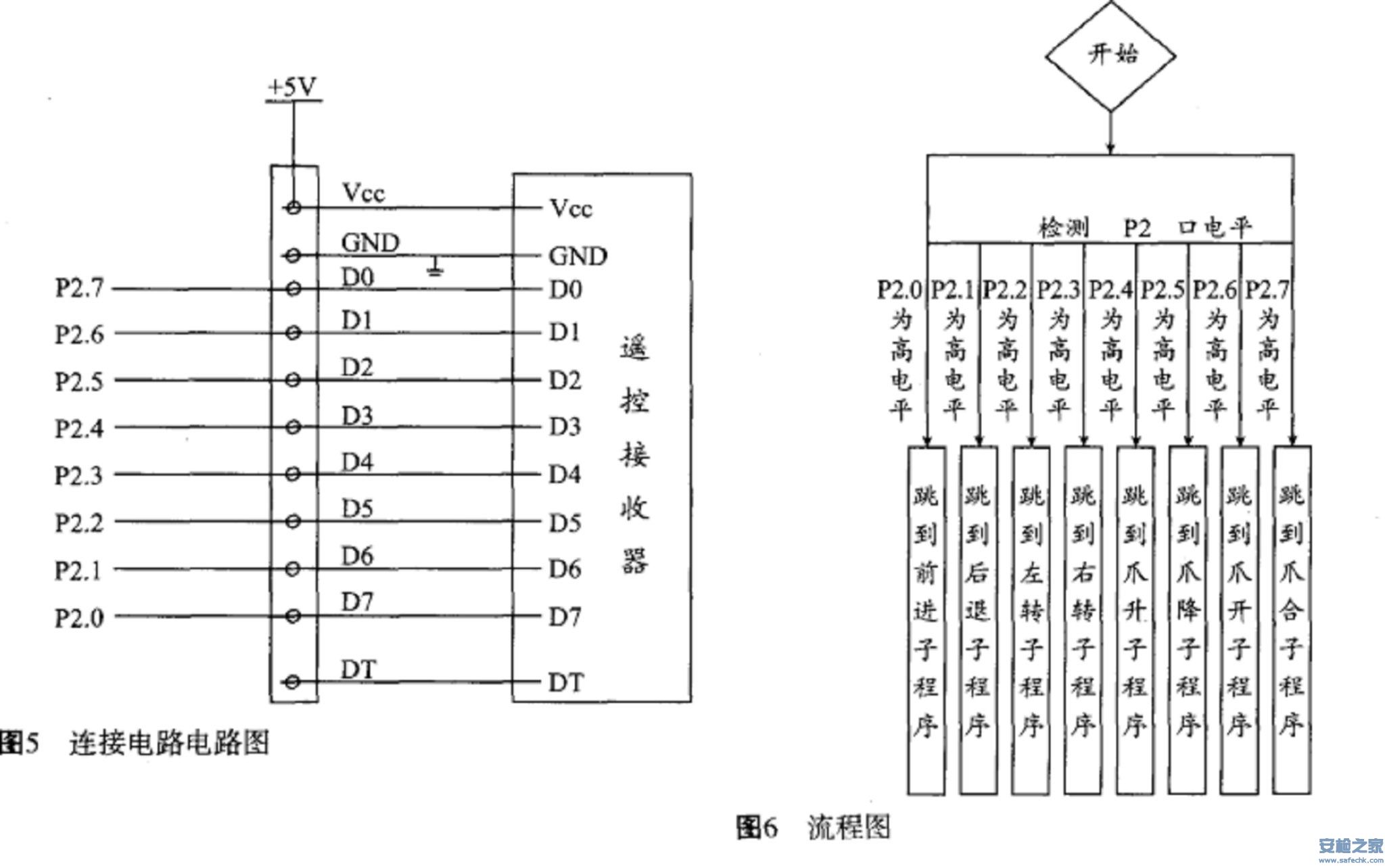

遥控接收器本身需要 5V电压,它的 DO~D7引脚与单片机的 P2.0一P2.7引脚对应相连 ,当摇控器发送端某一按键按下时与之对应的接收器上的引脚就为高电平,单片机上对应引脚也为高电平。其电路图5所示。 fz1安检之家


 2    1 2 下一页 尾页
