国内升级交通安全保障，艾崴X光车辆安检系统保驾护航

目前国际上恐怖活动越来越多，方式多种多样(如汽车炸弹、人体炸弹、有毒信件等 )，反恐形势日益严峻。为此，各国政府纷纷出台相应政策，加强对包括机场、车站、码头等在内公共场所的安检措施，并重点加强对爆炸物等危险物的检查力度。 cgr安检之家

“10·28”与 “5·22”事件的发生，为我们敲响了防范汽车炸弹的警钟。一方面随着汽车不断普及，车辆变得很容易获取，且流动性不易控制；另一方面车辆内隐藏危险物品和爆炸装置很容易实现且难以发现。同时车辆本身也会增加爆炸威力，使的破坏力惊人且对舆论及大众心理影响巨大。对爆炸物等违禁物准确、高效的技术检测，是有效防范恐怖犯罪和刑事犯罪的重要手段，可起到震慑敌对势力及犯罪分子和消除各种威胁的作用。从而保证社会正常的秩序及重要区域的绝对安全。 cgr安检之家

目前国内对车辆的安全检查基本停留在人工检查。效率低且不易发现隐藏的违禁品。车底光学扫描只能发现车底盘贴附的危险品，对隐藏于车体结构内的则无法发现。警犬或是气味提取装置对爆炸装置及一些爆炸物的排除可靠性也不高。国外则主要是对大型车辆、集装箱等或采用放射性同位素或采用加速器或采用高能 X射线源进行检查。 cgr安检之家

cgr安检之家

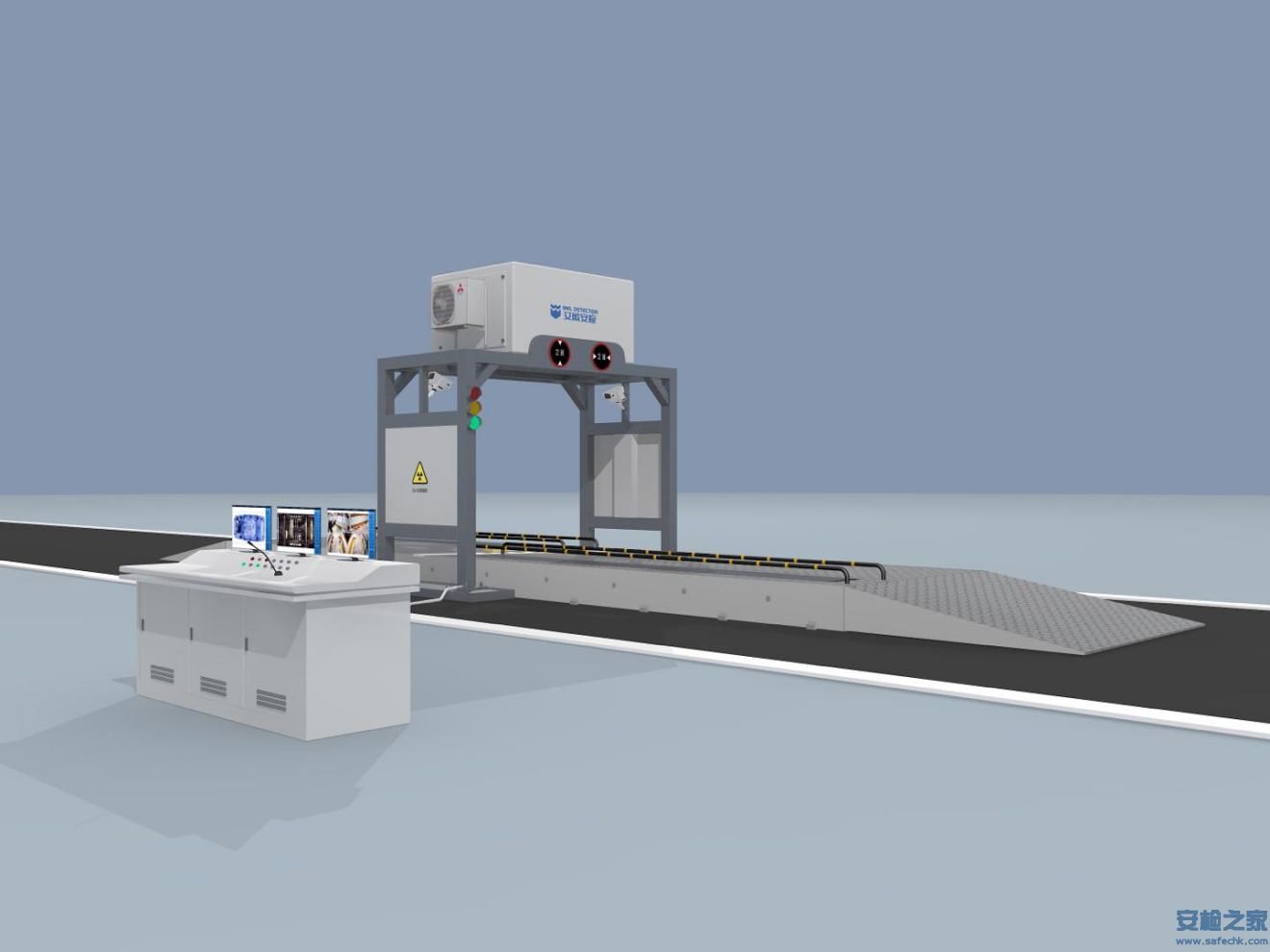

因此，武汉艾崴科技有限公司充分利用 X射线透射技术的高性价比。通过优化设计，我们开发一款新型的适用于中小型客车的x射线安全检查设备。该设备采用组合式装配 ，可广泛适用于城市集会、机场、火车站等场所，能够对符合要求的中小型客车进行 检查。同时也减少了占地面积，降低了制作成本。并且它的单次检查剂量以及设备的泄露剂量率也能够达到国家安全标准，图像分辨率达到了包裹检查的级别。 cgr安检之家

1 技术分析 cgr安检之家

1.1 技术原理 cgr安检之家

采用 X射线透射技术的安全检查设备工作原理是通过输送装置将被检物品送人检查通 道后，X射线源发射X射线 ，X射线穿过输送装置上的被检物品，经被检物品吸收后，最后轰击探测器。探测器把x射线转变为信号，并送到处理器做进一步处理。 cgr安检之家

1.2 技术现状 cgr安检之家

目前国内外对车辆进行安全检查的技术主要分为两类，一类是射线源及探测器装置运动型。为降低成本和占地面积，主要采用射线源侧照式，被检车辆在原地不动。采用轨道或车载等方式使射线源和探测器装置沿被检车辆的车长方向运动。期间射线源及探测器装置采用悬臂等方式连接。以保持相对位置不变；另外一类是射线源及探测器 装置固定不动，由专门的输送装置将车辆经过检测通道，使其接受由射线源发出的扫描射线，同时探测器装置接收透过车辆的射线，以达到识别检查车内物品的目的。 cgr安检之家

1.3 总体技术方案 cgr安检之家

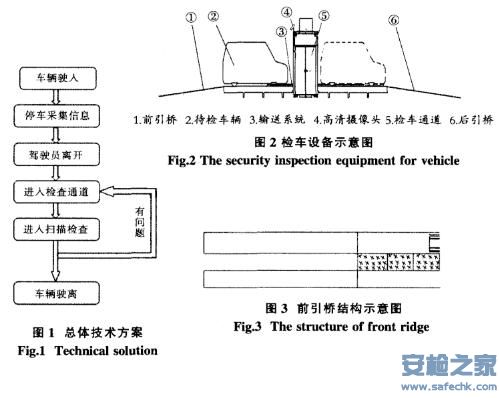

当检查目标为箱式车辆所载的箱体内物体时，侧照检测可以很好地达到目的，车身和 箱体图像自然分隔， 辨识度高。而当检查目标为中小型车辆时。侧照检测后各部件 图像叠加难于辨识。针对上述问题，我们充分借鉴了现有货物安检设备的经验。采用 了射线源顶照技术，在该方式下X射线透射方向与车身结构相匹配，可形成高清晰度 的车辆透视图，供安保人员清晰地分辨车内隐藏的危险物品和爆炸装置。同时结合实际安全检查的需要，我们还对设备增加了高清摄像头，对检查的车辆实现了车辆的一 一对应。该设备的总体技术方案框图如图1所示。 cgr安检之家

cgr安检之家

2 设备组成 cgr安检之家

由于车辆安全检查设备检查对象的为中小型车辆，根据我国关于车辆分类的标准和实 际使用情况。我们初步制定了该设备可检的最大车长为6米，可检最大车重为5吨，这 些参数的设定，为后续的结构设计奠定了基础。
