监控项目，如何组网？
2019-11-25 09:25:47 来源：艾崴安检
TAGS关键字：艾崴安检
[摘要]有不少朋友问到100路监控需要使用核心交换机吗？说到核心交换机，就难免会想到交换机的组网方式，那些不同大小的网络，如何组网？监控项目常见的组网方式有三种，我们一起来看下。架构
有不少朋友问到100路监控需要使用核心交换机吗？说到核心交换机，就难免会想到交换机的组网方式，那些不同大小的网络，如何组网？
监控项目常见的组网方式有三种，我们一起来看下。
架构一：10个点左右的小型工程
针对于50个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。假如采用200万像素IPC，码流以4Mbps计算，10台摄像机占用带宽为10*4=40M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

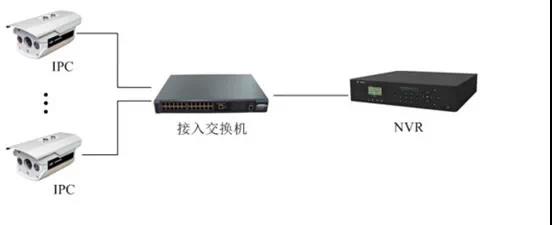

我们可以看到，小型网络的组网拓扑图没有用到核心交换机。
架构二：50-100个点的中小型工程
针对50-100个点的中小型工程，仅仅采用百兆交换机是远远不够的，需要更高性能的全千兆交换机作为核心交换机，才能保证视频信息的流畅传输。
如采用200万像素IPC，码流以4Mbps计算，100台摄像机占用带宽为4M*100=400M，如果是按照10台摄像机接入百兆交换机的话，那么我们需要10台接入层交换机，那么核心层交换机需要三层全千兆交换机。

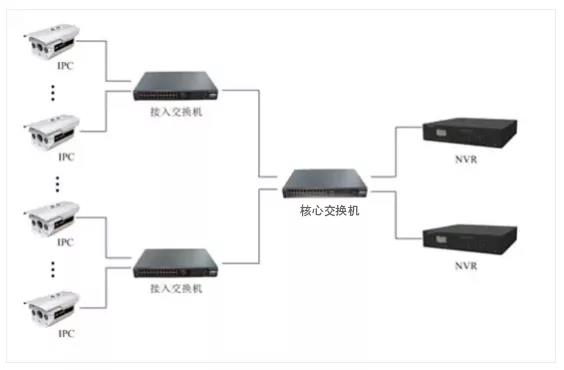

框架图如下：
对于100个点位的组网，一般只有核心交换机与接入层交换机，没有用到汇聚层交换机。

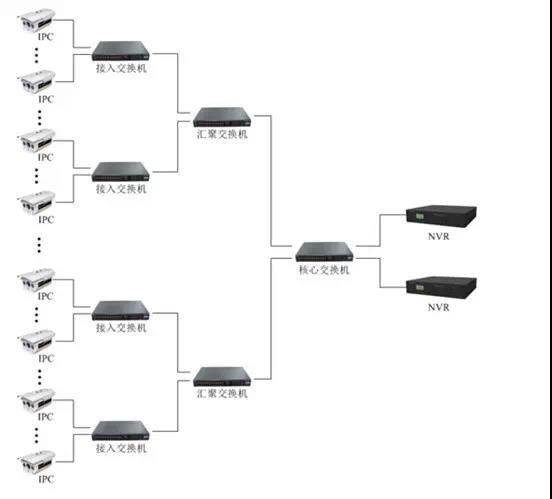

架构三：100个点以上的中大型项目
针对于100个点以上的中大型工程，需要采用三层网络架构：接入层、汇聚层、核心层。同时由于点位较多，对核心层交换机的性能要求较高，一般这种情况下需选择华为或华三等知名厂家的三层全千兆核心交换机。
大型网络组网都会用到三层网络结构，这个在我们弱电vip群中也有朋友问起过，200个监控点位需不需要汇聚交换机？ 是需要的，没有汇聚层交换机做媒介，核心交换机的压力会很大，会出现网络堵塞、延迟等情况。
根据项目情况选择组网方式有利于设备的选择，合理的网络结构可以避免一些故障的发生。
