智能化弱电工程桥架施工规范要求

在一个智能化弱电工程项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。yXk安检之家

如何选择合适的桥架呢？可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。yXk安检之家
一、电缆桥架型式及品种的选择yXk安检之家

yXk安检之家

　1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。yXk安检之家
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。yXk安检之家

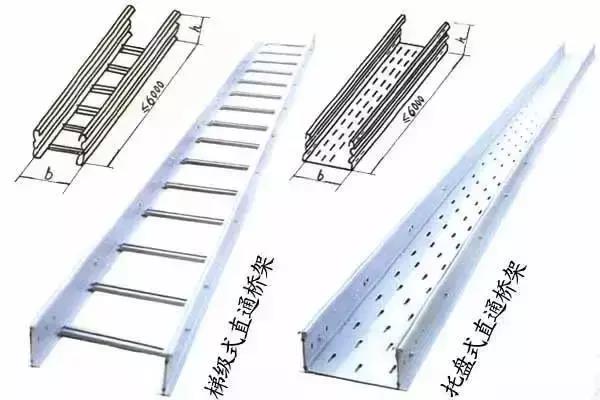

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。yXk安检之家

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。yXk安检之家
5、大跨距（>3m）要选用复合型桥架（FB）。yXk安检之家
6、户外要选用复合环氧树指桥架（F）。yXk安检之家
二、电缆桥架规格选择yXk安检之家
1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。yXk安检之家
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。yXk安检之家
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。yXk安检之家

yXk安检之家

三、桥架安装连接明细yXk安检之家

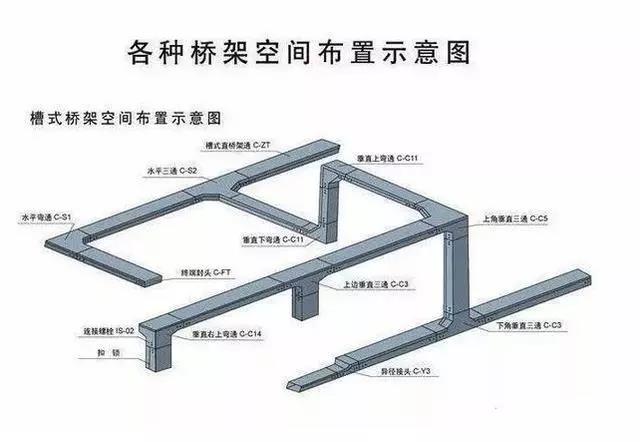

1、桥架材料主材料主要有电缆桥架、桥架弯头、桥架三通、桥架四通、桥架异径接头。辅材有连接片、槽夹、螺丝、接地线、托臂、立柱、支架、螺栓、槽吊码、吊杆等等；2、桥架安装①先把螺栓预埋安装固定好，再用支架、立柱、托臂、吊杆进行安装；②确定好桥架宽度，放电缆的条数，电缆直接及间距来确定电缆桥架的型号、规格、厚度等；③电缆桥架安装在高出地面2米以上，与头顶部顶棚或其他障碍体不应小于0.3米，宽度不能小于0.1米；④电缆桥架水平敷设时，支撑跨度点一般为1.5~2.5米，而垂直敷设时固定点不能大于1.8米，最好每1.5米固定一个支撑点，弯通、三通的地方则需要增加独立支撑点；yXk安检之家

yXk安检之家

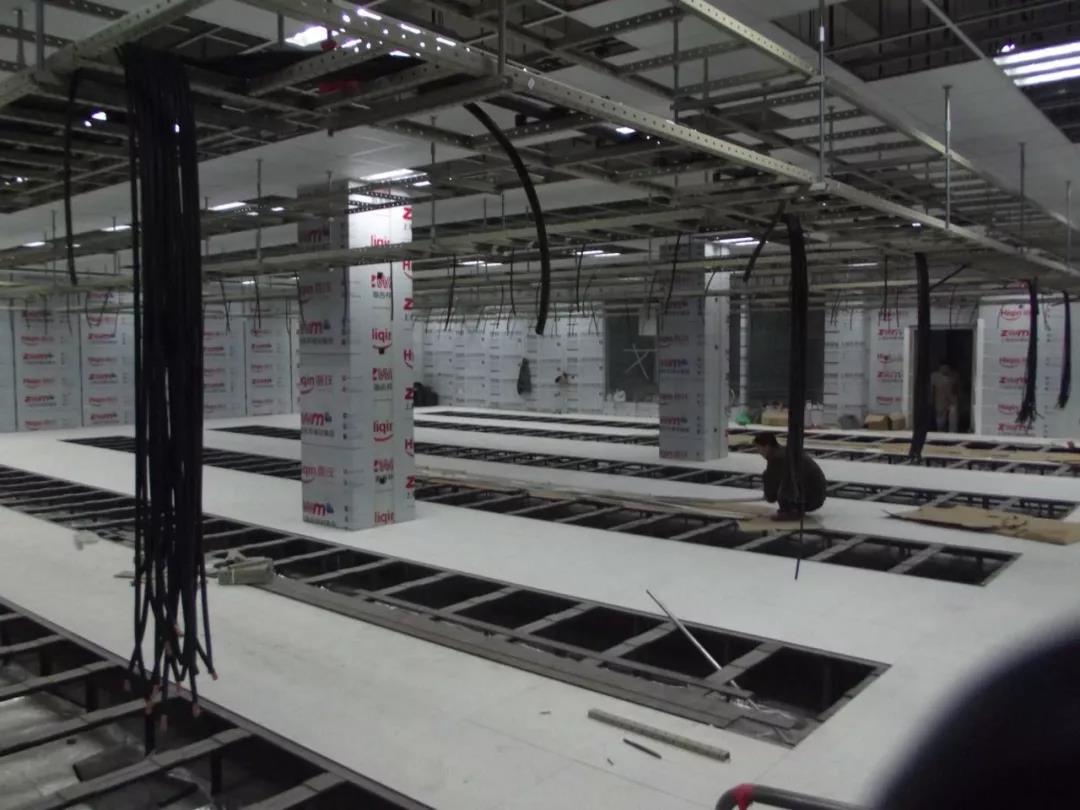

电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。yXk安检之家
四、电缆桥架型式及品种的选择yXk安检之家
1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。yXk安检之家
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。yXk安检之家
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。yXk安检之家
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
