X射线安检机租赁使用说明

作者:safe 来源:安检之家 2016-01-22 14:32:24

TAGS关键字:

[摘要]XYT-5030型X射线安检机租赁使用说明XYT-5030型X射线安检机其射线探测与成像技术居行业领先水平并拥有完全自主知识产权,检测出来的图像清晰、准确,辅助以强大的图像处理技术,更

XYT-5030型X射线安检机租赁使用说明ZaT安检之家

<a href=http://www.safechk.com target=_blank class=infotextkey>安检</a>机租赁使用说明ZaT安检之家

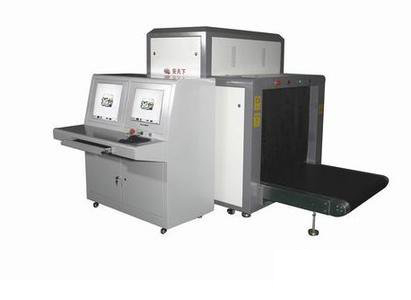

XYT-5030型X射线安检机其射线探测与成像技术居行业领先水平并拥有完全自主知识产权,检测出来的图像清晰、准确,辅助以强大的图像处理技术,更易于识别各种违禁物品。其行李安检设备由行李输送部分、X射线控制部分、信号处理及传输部分、图像处理部分、电气控制部分等组成。ZaT安检之家

1)行李输送部分ZaT安检之家

设备采用通道式皮带输送方式,主要有电动滚筒、皮带、改向滚筒、调偏滚筒和通道组成,在通道周围均覆上纯铅板,在通道出入口采用含铅橡胶对射线进行屏蔽,防止射线泄漏。设备安装、拆卸较为方便;并装有滚轮和支脚,可以方便的移动和支撑输送机的传送带有涨紧装置,传送带均为滑动床型,滑动床长期在最大承载重量工作时没有永久的变形。传送带驱动机构采用电动滚筒,符合IEC标准,易于维护和更换。滚筒电机的绝缘等级高于F级。传输带主要成分为PU;双层聚脂布夹心,面层为PU,底层为编织,适用工作温度范围为-5℃~+50℃。皮带厚度公差为10%,皮带长度公差为0.3%,皮带曲率小于5mm/5m。抗静电,阻燃、防霉、无毒特性。皮带接头粘接,强度与皮带相同。传送带设有调偏装置,可以预防皮带跑偏。皮带机出口端,配置不锈钢无动力滑床防止行李滚落到地面。ZaT安检之家

2) X射线控制部分ZaT安检之家

安检设备所用的x射线源由x射线发生器及其控制部分组成。x射线发生器是将x光管和高压模块一起封装,内部注入油用于绝缘和冷却;控制部分提供高压驱动和灯丝电流驱动,并提供高压、束流、热流的数值显示。射线控制箱有可靠的安全装置,并有射线剂量控制能力,当射线发生器故障或控制部分本身出现故障,能及时被关闭,具有防止外部打火或内部跳火的措施。ZaT安检之家

3)信号处理及传输部分ZaT安检之家

此部分包括L型高精度阵列探测器、模拟/数字转换、信号传输等,主要功能是接受穿过行李的X射线信号,进行处理后通过USB传输到计算机内进行图像处理。技术主要组成部分:安检设备包含以下三种子系统:探测子系统,数据控制传输子系统和PC图像处理子系统。ZaT安检之家

a、 探测子系统包括探测板和探测器,负责将X射线信号转换为可处理的数字信息,并交数据控制传输子系统ZaT安检之家

b、 数据控制传输子系统负责接受PC机的指令,来控制探测器的工作状态,并提供探测器工作必需的所有的信号。将测试的可处理的数字信转发到PC机,供图像处理子系统处理。同时完成与键盘、光障、X射线、马达等部件的协调控制,使控制准确、稳定可靠,信息流畅、完整。ZaT安检之家

c、 PC图像处理子系统图像处理是将传输过来的信号进行处理,显示在屏幕上,供操作人员进行辨别。ZaT安检之家

4) 图象处理ZaT安检之家

图像处理是将传输过来的信号进行处理,显示在屏幕上,供操作人员进行辨别。设备采用东影基础研究中心领先的技术,提供边缘增强(EEH)反像显示(NEG)、有机物剔除(OS)、无机物剔除(O2)、伪彩色(C/B)、局部穿透增强(HIGH/LOW)等图像处理功能,便于对违禁物品进行识别,同时具有图像回拉、放大和图像存储功能(10000幅以上)。ZaT安检之家

环境设置ZaT安检之家

软件运行环境:Linux或WindowsXPZaT安检之家

设备驱动程序:控制接口卡、ADC卡ZaT安检之家

软件组成:图像处理(SDK)、用户控制界面GUI、系统工具(SDK)ZaT安检之家

图像系统具体参数:ZaT安检之家

X射线传感器:多能量L形光电二极管阵列探测器ZaT安检之家

显示器:15英寸彩色液晶显示器,符合MPRⅡ和TCO03标准ZaT安检之家

图像保存:实时存储10000幅图像以上,可以刻录在光盘上进行保存或通过USB/以太网输出ZaT安检之家

图像灰度级:4096ZaT安检之家

图像高分辨率:1024×768ZaT安检之家

图像处理:24bit实时处理ZaT安检之家

图像选区及放大:可选择1-9个选区,并放大2、4、8、16倍,实现全屏连续观察ZaT安检之家

图像多能量显示:对有机物显示为橙色、无机物显示为蓝色、混合物为绿色ZaT安检之家

黑白图像显示:对吸收率不同的物体显示出不同的灰度级,并可进行黑白反转显示ZaT安检之家

图像回拉:可显示前20幅图像,并对回拉图像可进行实时图像处理:ZaT安检之家

图像加亮:连续多级加亮,提高高吸收率(难以穿透)物体的对比度
