IWILDT大型汽车集装箱透视安检通道系统辐射安全与防护

IWILDT大型汽车集装箱透视安检通道系统辐射安全与防护RZr安检之家

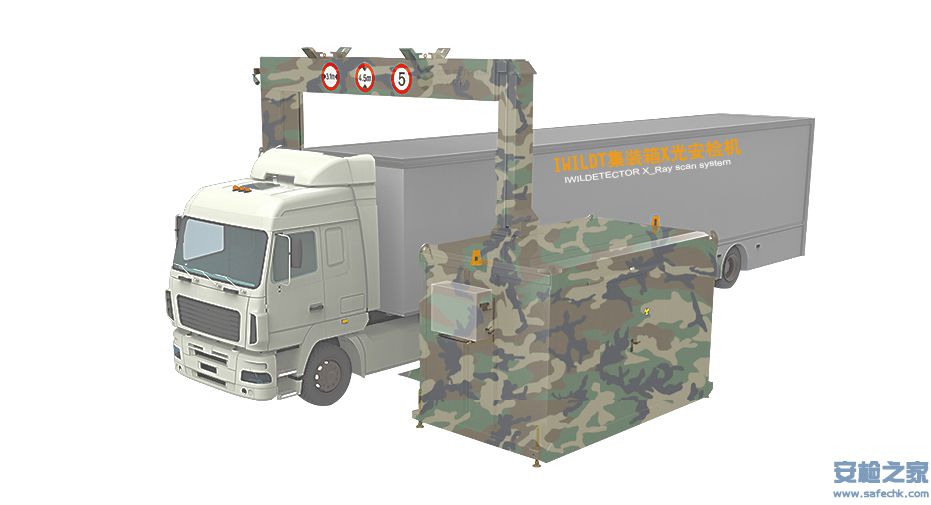

在IWILDT大型汽车集装箱透视安检通道系统两侧安全岛上搭建限高龙门架，辐射箱位于检查通道的南侧安全岛上，探测器所在的检查门架位于源箱对面北侧安全岛上，辐射箱与立柱探测器直线距离为约5m。检查门架进口段设有自动栏杆，后方设有通行指示灯。被检车辆如被检定符合通过绿色通道的要求，则直接通行，反之按照普通车辆收费原则，记重缴费。RZr安检之家

分区原则和区域划分情况RZr安检之家

武汉艾崴科技有限公司对该车辆检查系统的检查场所提供了分区管理划分的指导方案，并参照《货物/车辆辐射检查系统的放射防护要求》（GBZ143-2015）对辐射工作场所的相关规定“对有司机驾驶的货运车辆的检查系统，应将辐射源室及有用线束区两侧距中心轴不小于1m的区域划定为控制区。控制区以外的周围剂量当量率大于2.5μSv/h的区域划定为监督区。”，确定本项目检查场所的分区划分：将检查场所进行分区管理，划分为控制区和监督区，并设置相应标识。RZr安检之家

（1）控制区：辐射源和探测器之间的检测区域及其两侧0.5m范围内检测通道区域，控制区边界的辐射剂量率控制为不大于10μGy·h-1。检查系统工作状态下任何人员不得进入控制区。RZr安检之家

（2）监督区：检查门架两侧各3m的车道范围内，除控制区外的任何区域。监督区边界的辐射剂量率控制为不大于2.5μGy·h-1。检查系统工作状态下除受检车辆的司机和辐射工作人员以外的任何人员不得进入监督区。除非检测需要，工作人员应停留在监督区之外。RZr安检之家

控制区 监督区RZr安检之家

检查系统分区管理图RZr安检之家

工作场所辐射防护屏蔽设计RZr安检之家

（1）X射线源室的相关辐射防护屏蔽设计如下： 机柜尺寸：3700×1100×1900mm；机柜内壁：1-2mm铅当量；准直器：30mm厚铅桶，中心开2mm宽的均匀缝隙；快门：20mm厚L型铅屏蔽快门。RZr安检之家

（2）探测器子系统的相关辐射防护屏蔽设计 探测器子系统接收穿过被检物体后的射线，包括立柱部分和横梁部分。探测器背面采用“J”型的铅板进行屏蔽，屏蔽体的宽度约655mm，探测器立柱背面防护采用30mm铅板，立柱两侧防护采用10mm铅板进行屏蔽，铅板采用互相交错形式；横梁防护采用5mm铅板，铅板采用互相交错形式。探测器屏蔽体的结构见图10-2。 射线扇形束张角：600，射线束与机柜屏蔽体垂直。门拱宽度1000mm，门拱能有效的屏蔽扇形束。RZr安检之家

探测器结构图RZr安检之家

辐射安全措施RZr安检之家

设备固有安全性RZr安检之家

系统自检 只有当车辆驶入检测区且司机驾驶舱驶过扇形射线束扫描区后，由地面上的车辆自动感应系统感应后，安全快门自动打开，扇形射线束射出，货车在扇形束中移动，射线束对整个车体扫描。RZr安检之家

屏蔽小室RZr安检之家

检查系统设计屏蔽小室，在屏蔽小室上安装安全门。RZr安检之家

自动训机设置RZr安检之家

检查系统设计连续X光出束时间不能超过10s，定时进入训机状态，需重新启动系统，才能继续工作。RZr安检之家

车辆位置感应系统RZr安检之家

由4个地面感应线圈组成，负责检测车辆位置，并保证系统协调、安全工作。RZr安检之家

其他固有安全性能 系统受到意外撞击损坏时，X光发射装置自动停止工作；系统自动检测到车道停车或者坏车时，X光发射装置自动停止工作。RZr安检之家

安全联锁装置RZr安检之家

自动联锁RZr安检之家

主控台设有钥匙开关联锁，只有钥匙插入并处于“工作”位置时，X射线机才能发出X射线。系统设计可有效防止人员误入检测状态下的控制区的安全联锁设施，人员误入控制区时自动切断高压电源，自动停止出束。系统设计有自动联锁装置，当发生故障时，自动切断高压，X射线停止出束，有效的避免了工作人员或者公众受到额外照射。当地面感应系统未感应到车辆通过时，设备不能被正常启动，并且在终端显示故障具体情况。RZr安检之家

X射线安全快门 在X射线管出束窗口装有铅屏蔽的安全快门，当X射线出束时如果快门没有打开，X射线是完全封闭在射线管内的，外侧没有任何射线泄露；在运行时，车头避让器检测到车辆驾驶室驶过X射线出束窗口后，安全快门打开，X射线出束开始扫描车厢，当车辆驶离检测区后，安全快门关闭，X射线同时停止出束，保证驾驶员的安全，详见图10-3。
