[摘要]接口箱的主要功能是转换数字信号RS-422和一个单独的协议通过USB接口传入电脑。含一个专门的微电路。通过两个光耦合器对加速器电路和电脑提供电隔离。此外,接口箱还有一些不能在电脑上执行的功能。
4.1. 加速器“MIB 7.5-300” 没有一个完整的控制面板。其控制面板由一个独立的接口箱和一个标准的带USB接口的电脑(装运不含) 组成。接口箱如图12示。
接口箱的主要功能是转换数字信号RS-422和一个单独的协议通过USB接口传入电脑。含一个专门的微电路。通过两个光耦合器对加速器电路和电脑提供电隔离。
此外,接口箱还有一些不能在电脑上执行的功能。

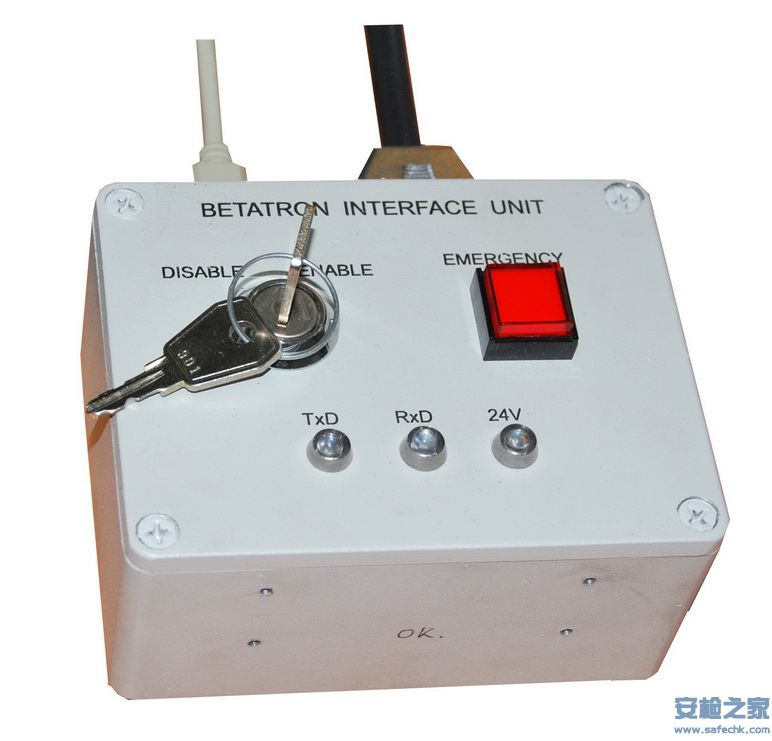

图12. MIB 7.5-300加速器接口盒
在此单元上安有三个LED灯,其中一个显示的是连至面板的+24V电压,另两个则显示的是通讯线的操作。当按下“急停”开关时内嵌的LED则会亮起。
4.2为便于加速器的操控,操作人员应当在电脑上安装一个此接口单元的驱动装置,操作人员的电脑上应具备Microsoft windows XP、Service pack2或更新版本的配置。
此驱动装置可按如下程序安装:
1. 确保电脑呈开启状态且操作系统已下载完毕。
2. 所需的文件在所供CD的名为“\Drivers”的文件夹中,因此操作人员只需进入文件夹,路径大致显示“f:\Drivers”
3. 开启文件“CDM,Setup,exe”
4. 安装程序将所需的驱动装置安装在电脑上,安装程序是标准的,不存在任何困难。
5. 安装完后请重新启动计算机。
校验: 当您使用的是PC操作面板上的设备管理器时请检查接口盒软件是否正确安装,在将此盒与PC连接之前,请打开“Com and LPT ports”,将出现一个清单,此清单中应包括操作人员电脑的接口,如“Com1,Com2,LPT1”,请用一根USB电缆将此盒与计算机相连,在几秒内,接口清单中将显示一项“USB系列接口”,当断开接口盒与电脑的连接时,“USB系列接口”会从此清单中消失。如在上述程序中电脑未显示任何错误信息,则代表安装完好。
关于FT8U232BM芯片,也就是此接口单元的核心器件以及其操作所需使用的软件详情,请查阅http://www.ftdichip.com。
4.3用户可通过应用软件来完成与加速器的通讯操作,而这个软件可通过简单的复制MIB7.5-300exe文件至目录中以完成安装,且在硬件驱动中需保留至少2Mb的可用空间。当使用CMD_setup(请见
4.2)将接口单元的驱动装置安装完毕后,程序会成功启动,否则将显示“USB电缆断开”。
4.4MIB7.5-300exe允许:
—显示设置及加速器操作运行的参数。
—设置所需的参数并控制加速器的操作。
—显示必要的信息及操作期间的相关提示信息。
—在操作期间,通过临时表格的剂量率来显示平均值
4.5在加速器操作程序中有三种窗口,主窗口显示如图13.所有的控制项及参数显示均分布在这3块面板上。
1.显示及输入参数的面板;在左上角有书签可标注。
2.信息文本面板。
3.控制台
4.6第一块面板中包含了以下几种信息显示的模式(用户可通过点击鼠标进行选择)
a)“主”窗口(图.13)此窗口显示有:
—剂量率—用内嵌剂量仪放置射线窗口上,接受的剂量相当于距离靶1米处的输出窗口测量辐射曝光剂量率。
—曝光时间—在左栏中以秒为单位的曝光时间(设置时间:当工作到所设置的时间时自动停止);
—剂量(内部)—由内嵌剂量仪所累积出的辐射剂量,用户可在“setting”部分设置想要自动终止的剂量值。
—注入电流—可设置注入电流值及运行中注入电流的数值。
—高能—以MeV为单位可设置的加速器最高能量。
—高脉冲—设置高能的脉冲数值。
—低能—以MeV为单位可设置的加速电子的最低能量
—低脉冲—设置低能的脉冲数值。
Exp区域允许通过选择参数(曝光时间或剂量)来设定预置加速器的终止。在选择一个相应区域后,加速器会在运行参数到达所预置的指标时自动停止工作,并显示相应信息

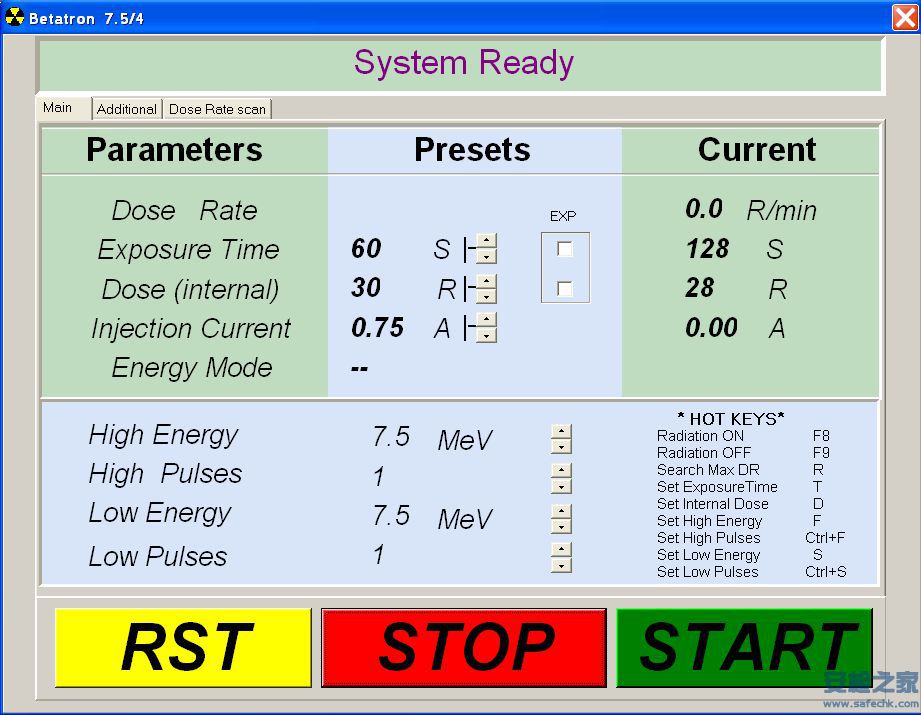

图.13.加速器操控程序的主窗口
1— 显示/输入参数的面板; 2—信息文本面板; 3—操控台
b)“附加”窗口(图14),
此窗口中显示:
—IGBT晶体管—电源单元中IGBT晶体管的温度。
