X射线行李安检机操作说明书--图像处理及辨别

图像处理及辨别68p安检之家

 本章详细介绍了此设备的软件操作和使用68p安检之家

1、开机68p安检之家

●将钥匙插入钥匙开关中，顺时针旋转，按绿色启动按钮听到设备起动后，等待启动；68p安检之家

●设备上电源接通指示灯点亮。随后，等待指示灯亮起。68p安检之家

●系统自动进入软件应用程序界面。  68p安检之家

●程序自动检查通道里面是否有异物。若有异物，皮带会转动。当清理完毕异物后，，整个软件系统初始化完毕。68p安检之家

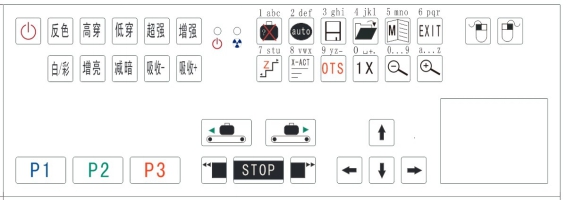

●操作键盘68p安检之家

68p安检之家

2、进行物品检查68p安检之家

 ●接通220V电源68p安检之家

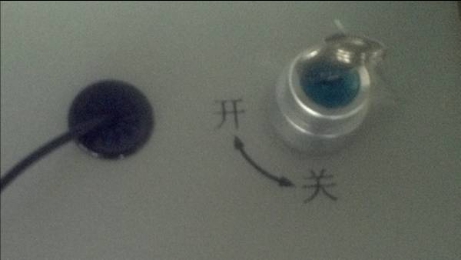

●将操作台上钥匙开关拧到“开”状态68p安检之家

●按键盘上的开机键即可打开机器68p安检之家

68p安检之家

●将待检物品放在传送带上进行检查。68p安检之家

●按下“皮带正转”按钮，控制电机运转，启动传送皮带。68p安检之家

●物体一旦进入检查通道，首先遮挡住光障，从而启动X射线发生器。68p安检之家

●在物品通过检查通道时，设备对它进行逐行扫描，相应的检测图像则实时显示在显示器屏幕上，并且不停的刷新，使图像从右向左传输。68p安检之家

68p安检之家

1）反色  在图像显示中，一般对X光高吸收率的物体显示为深黑色，低吸收率物体显示为亮白色。在反白显示中，则正好相反。点击“反色”按钮，可进行正负片的显示切换这样，较小或较细的高密度物体（如金属丝）将变得更加清晰。68p安检之家

68p安检之家

2）高穿：针对厚度大的物体的穿透效果，出来的图象强调对厚物体的穿透效果，忽略薄的物体。提高图像中亮区的对比度，使难穿透区更清晰 68p安检之家

68p安检之家

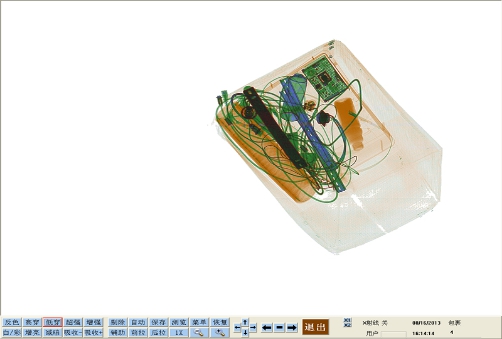

3）低穿：针对厚度小的物体的穿透效果，出来的图象强调对薄物体的穿透效果，忽略厚的物体。提高图像中暗区的对比度，使易穿透区更清晰 68p安检之家

68p安检之家

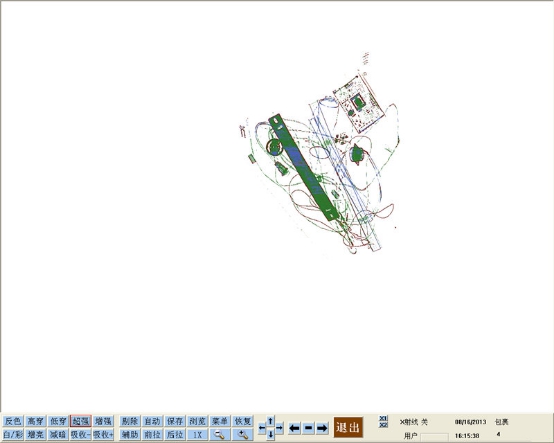

4）超强：经过图像处理，使图像细节锐化后更加清晰68p安检之家

68p安检之家

5）增强：增强通常用于在复杂图像中更好的确定物体的形状，更容易的识别物体。选择这个图标加重图像以便提高物体的清晰度并帮助识别物体的边沿。68p安检之家

68p安检之家

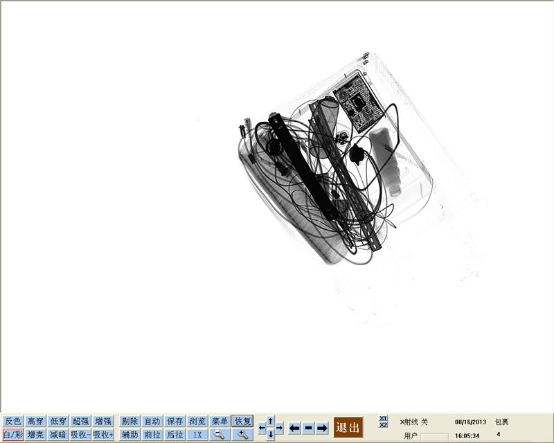

6）白/彩：分别显示黑白和彩色68p安检之家

68p安检之家

 7）增亮：增加图像的亮度 68p安检之家

68p安检之家

8）减暗 ：减低图像的亮度 68p安检之家

68p安检之家

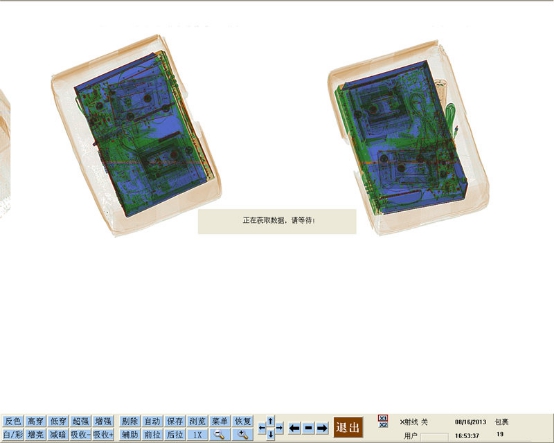

9）X1：第一次运行按此键，获取材料库数据68p安检之家

68p安检之家

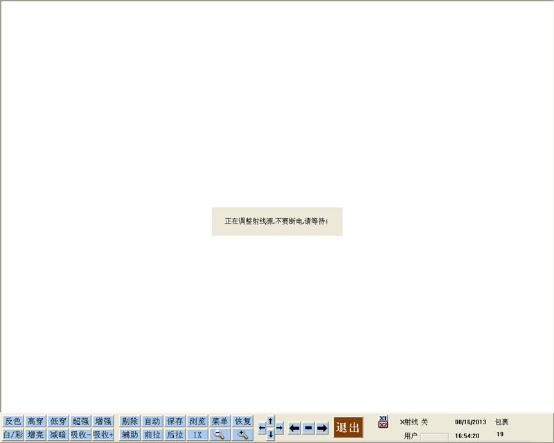

10）X2：射线源顺管68p安检之家

68p安检之家

11）备注：按键下有数字和字母符号说明的，则表示在输入状态下此按键则可输入下面标识的字母和符号68p安检之家

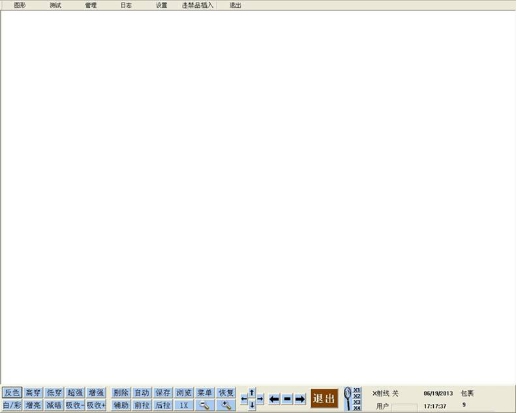

12）菜单设置68p安检之家

68p安检之家

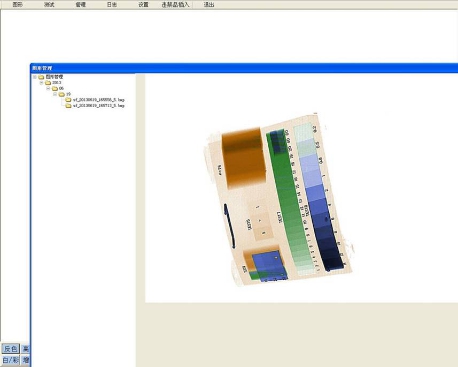

A.图形  进入后可选择浏览前面扫描过的图像68p安检之家

68p安检之家

B.设置68p安检之家
