做工程竟然不知道线缆用量怎么算?简直弱爆了!
2015-12-14 17:00:00 来源：安检之家
TAGS关键字：
[摘要] 【安检之家 safechk.com】综合布线是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统，是建筑物内的“信息高速公路”，而线缆就是搭建这条公路的“水泥”。所以，在布线工程施工之前准确的计
【安检之家 safechk.com】综合布线是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统，是建筑物内的“信息高速公路”，而线缆就是搭建这条公路的“水泥”。所以，在布线工程施工之前准确的计算出线缆用量就显得非常重要，这可是能节省一笔不小的费用。下面，小编给大家介绍一个最简单粗暴的方法迅速计算出线缆的用量。

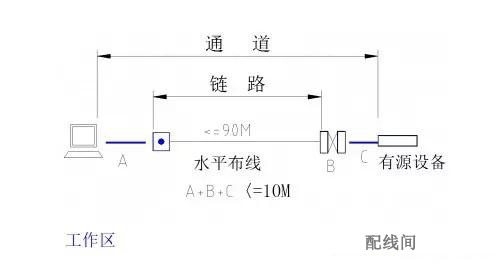

一、确定电缆的长度

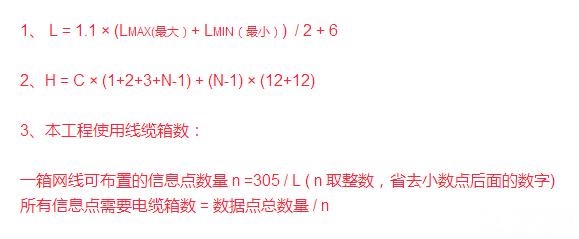

要计算整座楼宇的水平布线用线量和光纤用量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。每个楼层用线量的计算公式如下：
其中，1、L为平均每个信息点用线量，LMAX为最远的信息插座离楼层管理间的距离， LMIN为最近的信息插座离楼层管理间的距离，6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。2、H为总用光纤长度，C为楼层高度，N为楼层，12为端对容差(主要考虑施工光纤溶接和走线长度，因两端都需要熔接即为12+12)。3、n为一箱网线可布置的信息点数量，305m为平均每箱电缆的长度。
二、应用示例
大楼共5层，层高3.5米，楼长40米，楼宽30米，每层信息点数为60个，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。估算出整座楼宇的用线量。
1、每个信息点平均长度：
L = 1.1 × (LMAX+LMIN(最小)) / 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米
2、室内光缆长度：H = 3.5 × (1+2+3+4) + 4 × (12+12) = 131米
3、n = 305 / 47.25 = 6.45 取N = 6(即一箱网线可以布6个信息点)
所有信息点需要电缆数据用缆 = 数据点总数量 / n = 5 x 60 / 6 = 50(箱)
综合布线线缆计量单位长度：本工程使用线缆箱数：数据用缆 A=50箱
(注意：在计算工程中所需线缆的箱数时，因为网络线不容许接续，即每箱零头要浪费，所以切不可用：
本工程使用线缆箱数 = L × 信息点数量 / 305)
这么简单的计算方法，赶紧拿走，做好工程项目中的小算盘吧~
