电子直线加速器的控制系统

2021-10-18 13:48:45 来源：

TAGS关键字：

[摘要] 传统的电子直线加速器控制采用表盘、开关、继电器等电子学的手段,安装与调试困难,整体协调性很差,维护和升级困难。任何操作都必须在本地运行,对人力和物力造成很大的浪费

传统的电子直线加速器控制采用表盘、开关、继电器等电子学的手段,安装与调试困难,整体协调性很差,维护和升级困难。任何操作都必须在本地运行,对人力和物力造成很大的浪费。现在电子直线加速器多采用了分布式控制,即将加速器控制系统分成一些相对独立的子系统,每个子系统的状态和控制通过PLC来实现。根据控制系统的需要,用了分布式控制,将加速器控制系统分成一些相对独立的子系统,各个子系统能比较均等地分担控制功能在彼此通信协调的基础上实现系统的全局管理。本系统具备远程访问的功能,其主要的功能是远程监视及维护。AMe安检之家

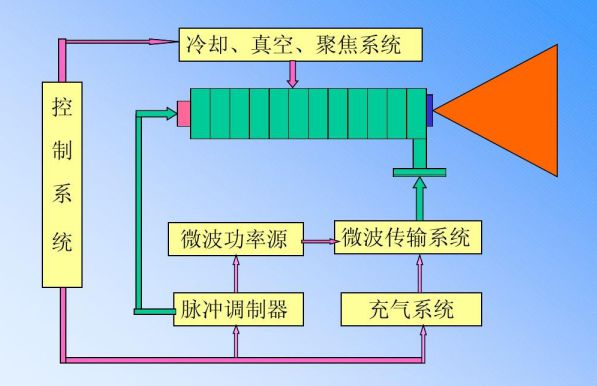

控制系统控制系统由以下几部分组成：

①各种电源控制。②连锁保护：高压过载、微波功率源打火等各种保护。③自动控制：包括自动频率控制、自动剂量率控制、自动均整度控制等。④正常工作的程序控制：包括待机、预置、准备、出束、晨检等几种状态的程序控制。⑤安全连锁：保证设备安全的安全连锁、控制射线的安全连锁等。⑥安全接地和干扰屏蔽：电屏蔽、磁场屏蔽、电磁屏蔽等。

控制系统的功能：

1)实现了对各种输入输出量的监视控制功能,按照成熟的控制逻辑来控制加速器,保证加速器能安全稳定的运行。

2)可以实现两种控制方式:手动控制方式、,计算机控制方式。在手动方式下还分为调机模式和正常运行模式。

3)在计算机控制模式下,还分为运行模式(用于上位机)、监视模式(用于远程监视)和调试模式(用于安装调试各子系统)。在运行模式下还可以依照实际要求改变运行参数。

4)通过网络实现异地远程监控。在有授权的前提下,通过网络实现异地远程监视、维修、操作。只要将上位机作为服务器,远程计算机连接上上位机,就可以作为客户端通过TCP/IP访问控制系统了。能连到Internet的任何地方,都可以访问这个控制系统。

加速器控制系统具有设备监控的功能，提供加速器调束软件，具有友好的图形人机操作界面，以数据库为核心的信息管理系统。控制系统还应有加速器的定时系统和设备及人身安全连锁保护系统等。高能加速器规模庞大、设备种类繁多，使得控制系统变得很复杂，它涉及计算机技术、网络通讯技术、电子学及数字信号处理、数据库技术、软件开发和系统集成技术等，因此控制系统的研发是一项复杂的系统工程。
