智慧公安检查站解决方案—车底盘智能扫描检测系统篇

车底盘智能扫描检测系统Sw4安检之家
车底盘智能扫描检测系统是基于车牌为“身份”，自动检测车辆并对车辆底盘进行图像采集、显示、拼接、抓拍汇总、比对报警、自动环控为一体的车辆安检系统。该系统在车辆经过出入口时，通过车底盘线阵扫描成像系统对当前车辆进行底盘图像信息采集；在车辆通过后，将车底盘图片传输到主控台，并在系统软件管理平台界面进行显示，方便检查人员进行底盘异物识别。同时通过视频分析自动提取车辆车牌信息，然后将车辆车牌信息和车辆车底盘图片进行自动匹配并存档。能够有限防止车底盘藏匿炸弹、武器、生化危险品、危险人物出入重要场所；防止车底盘携带毒品、非法走私品乃至非法移民通过检查站。该系统由传统人工探测车底盘变为自动成像，可极大提高出入口通行效率，及更好地保障安全检查人员的生命健康安全。Sw4安检之家

Sw4安检之家

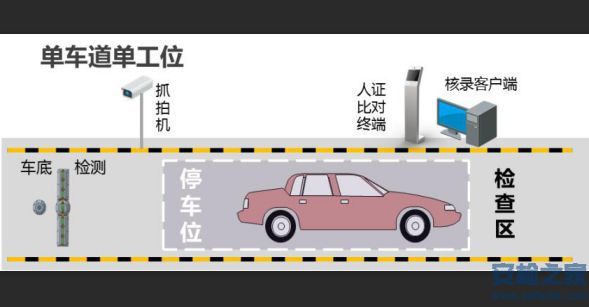

车底检测系统示意图Sw4安检之家

Sw4安检之家

系统组成Sw4安检之家

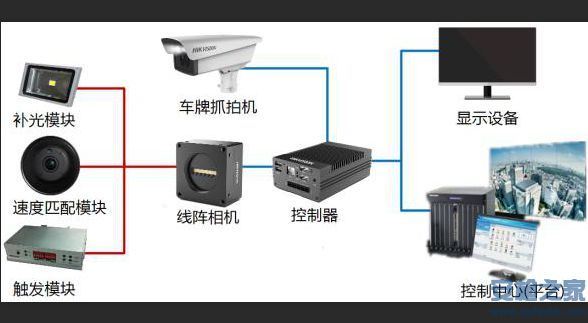

如图所示，整个车底检测系统由触发、补光模块、速度匹配模块和线阵相机模块构成。同时在与其他设备整合的情况下，还可以包括出入口设备（抓拍机、车检器等）、控制中心等。Sw4安检之家

Sw4安检之家

线阵相机模块:Sw4安检之家
线阵相机模块包含线阵相机、镜头以及机械包围结构，主要用于车底扫描成像。Sw4安检之家
线阵相机模块有如下特性：Sw4安检之家
模块化设计，方便安装维护Sw4安检之家
IP68防护等级，满足户外长时间工作Sw4安检之家
高达180°视场角，车底检查无死角Sw4安检之家
支持-25℃到70℃的严苛环境下工作Sw4安检之家
不锈钢材质保护罩，具备优良的防腐蚀特性，可承受重型车辆的碾压Sw4安检之家

测速模块:Sw4安检之家
速度匹配模块主要用于匹配车速，从而保证车底扫描成像的图片无明显拉伸压缩等畸变。Sw4安检之家
测速模块有如下特性：Sw4安检之家
模块化设计，方便安装维护Sw4安检之家
IP68防护等级，满足户外长时间工作Sw4安检之家
可对车辆车速实时感应，调整拍摄参数，保证图像效果Sw4安检之家
支持-25℃到70℃的严苛环境下工作Sw4安检之家
不锈钢材质保护罩，具备优良的防腐蚀特性，可承受重型车辆的碾压Sw4安检之家

触发模块:Sw4安检之家
地感线圈触发方式。来车时提供触发信号，系统开始工作；车辆离开时产生结束信号。Sw4安检之家
地感线圈具有成本低廉、施工便捷的优势，可满足多种场合应用。Sw4安检之家

补光模块:Sw4安检之家
补光模块分布在线阵模块的两侧（左右各一），由大功率超亮度LED组成，来车时亮起对车底形成照明，保证线阵相机的成像效果。Sw4安检之家
补光模块有以下几个特点：Sw4安检之家
模块化设计，方便安装与后期维护Sw4安检之家
IP68防护等级，满足户外长时间工作Sw4安检之家
专业的光源驱动模块，具备低功率高照度的特性，满足车底照明应用Sw4安检之家
支持-25℃到70℃的严苛环境下工作Sw4安检之家
不锈钢材质保护罩，具备优良的防腐蚀特性，可承受重型车辆的碾压Sw4安检之家

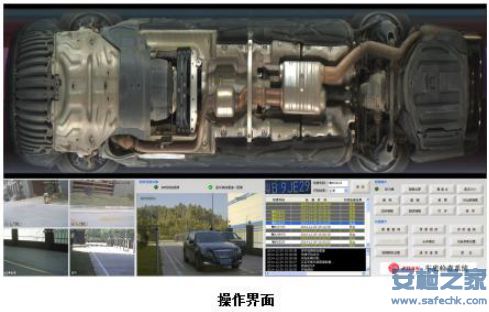

软件介绍Sw4安检之家

Sw4安检之家
Sw4安检之家

车底安全检查系统支持自动弹出车辆的原始底盘图像与当前图像进行同屏对比，辅助人员检查工作，更加便于发现车辆的不同处。Sw4安检之家

若发现有可疑车辆闯关，检查站工作人员可紧急触发检查站车辆拦截区的阻拦设备，阻止车辆逃离，安检车道上部署人脸抓拍机，同时对小客车和大货车的副驾驶和乘客进行人脸抓拍，与公安大数据进行实时比对报警。Sw4安检之家

软件有以下特性：Sw4安检之家
实时显示车底图像，车辆图像以及车牌信息，并关联储存Sw4安检之家
支持历史图像查询，支持基于车牌的车底图像比对，支持黑白名单管理
