公安检查站小型车辆快速检查系统

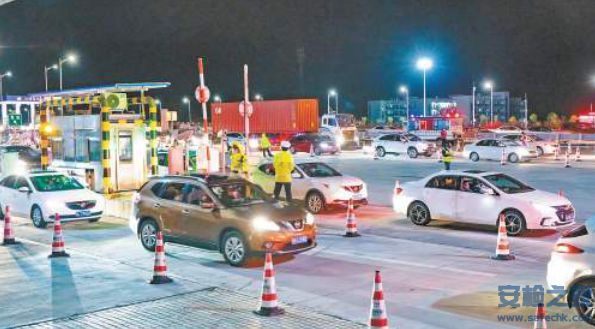

随着经济的快速发展，我国汽车保有量不断增长，人们旅游、出行活动日益频繁。作为公安检查站，每天过境车辆通行量快速增长，给车辆安检带来巨大的压力。面对汽车保有量不断增长的压力，传统安检设备和系统已经无法满足现代车辆安检的需求，尤其是应用在公安检查站车辆安检中，传统安检设备和系统的不足就更加突出。依靠有限的警力及随机抽查只能是杯水车薪，无法达到安检预期目标和安保维稳需要。同时，用传统方式每安检一辆车平均约需2-3分钟，因此随时会因安检频次和时长造成车辆拥堵。保障车辆通行安全，同时也要避免道路交通拥堵，是公安检查站的主导思想,这就催生了智能安检需求。高速路省界收费站的取消，作为省际第一道防线，公安检查站将承担更多的安全责任与使命，因此结合大数据、人工智能，打造智能化、自动化的智慧公安检查站成为必然。IsA安检之家

IsA安检之家

公安检查站车辆快速检查系统工作原理IsA安检之家

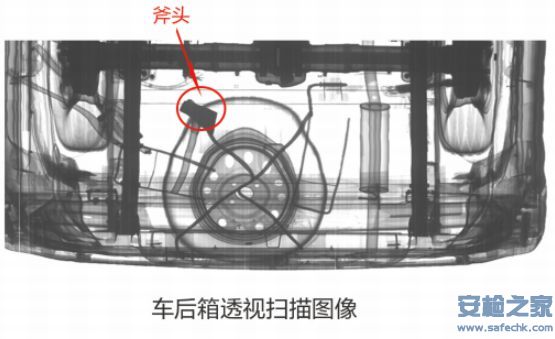

公安检查站车辆检查系统利用射线辐射成像原理，射线源发出的扇形射线穿透车辆后备箱和内部货物，被U型探测器接收。由于物品不同部位密度不同，因此对射线的吸收程度不同，探测器输出的信号强弱也不同，将强弱不同的信号经图像处理后，显示在计算机屏幕上，就形成了车辆内部物品的轮廓和形态，通过视线查看就可知封闭后备箱内装载物品。IsA安检之家

车辆检查系统由辐射源子系统、探测器子系统、数据获取和实时成像子系统、图像与数据管理子系统、车辆位置感应系统、系统运行监控子系统组成。辐射源子系统包括X射线机、X射线高压电源、X射线机冷却装置、准直器、快门及驱动装置等，均安装在辐射源箱中。数据获取和实时成像子系统将探测器输出信号转化为数字信号，并馈入图像处理子系统，在计算机屏幕上建立被检客体的二维投影图像。图像与数据管理子系统由图像处理与分析、显示扫描图像和对应的检入信息组成，帮助检查人员分析图像，识别被检车辆是否违规。车辆位置感应系统由地面感应线圈组成，负责检测车辆位置，并保证系统的协调、安全工作。系统运行监控子系统用于监视和控制整个系统的运行状态，保证系统安全正常运行。IsA安检之家

IsA安检之家

公安检查站车辆快速检查系统辐射安全措施IsA安检之家

当车辆驶入检测区车辆自动感应系统感应后，通过雷达与红外光电模块对安检通道内车辆进行识别与测距（司机驾驶舱驶过扇形射线束扫描区后）安全快门自动打开，扇形射线束射出，货车在扇形束中移动，射线束对车辆后备箱扫描。IsA安检之家

1、X射线安全快门IsA安检之家
在X射线管出束窗口装有铅屏蔽的安全快门，当X射线出束时如果快门没有打开，X射线是完全封闭在射线管内的，外侧没有任何射线泄露；在运行时，车头避让器检测到车辆驾驶室IsA安检之家
驶过X射线出束窗口后，安全快门打开，X射线出束开始扫描车后厢，当车辆驶离检测区后，安全快门关闭，X射线同时停止出束，保证驾驶员的安全。IsA安检之家
2、安全联锁装置IsA安检之家
主控台设有钥匙开关联锁，只有钥匙插入并处于“工作”位置时，X射线机才能发出X射线。系统设计可有效防止人员误入检测状态下的控制区的安全联锁设施，人员误入控制区时自IsA安检之家
动切断高压电源，自动停止出束。系统设计有自动联锁装置，当发生故障时，自动切断高压，X射线停止出束，有效的避免了工作人员或者公众受到额外照射。当地面感应系统未感应到车辆通过时，设备不能被正常启动，并且在终端显示故障具体情况。IsA安检之家
3、安全保护IsA安检之家
系统受到意外撞击损坏时，X光发射装置自动停止工作；系统自动检测到车道停车或者坏车时，X光发射装置自动停止工作。IsA安检之家
4、紧急止动开关IsA安检之家
在检查设备的机柜上装有安全开关，在机柜和配电箱上装有多个急停开关，高压电源、油冷机、射线探测器等设备有故障报警信号，在操作软件主界面上有急停按钮，这些报警信号都与硬件相连，任何一个异常都会切断高压电源的供电停止X射线出束，主控器会监测所有这些异常报警信号，将报警原因显示在操作软件上。紧急止动开关能够在紧急情况下切断X射线对环境的影响。
