产品描述
ND1-452是一个450 kv,油冷固定阳极金属陶瓷x射线源。这个射线源是专门为NDI和安全应用程序设计的。
X光管规格规格
最大峰值电压:45kv
阳极接地:225kv
焦斑-EN12543:最大是D5.5mm,最小是2.5mm
冷却介质:石油

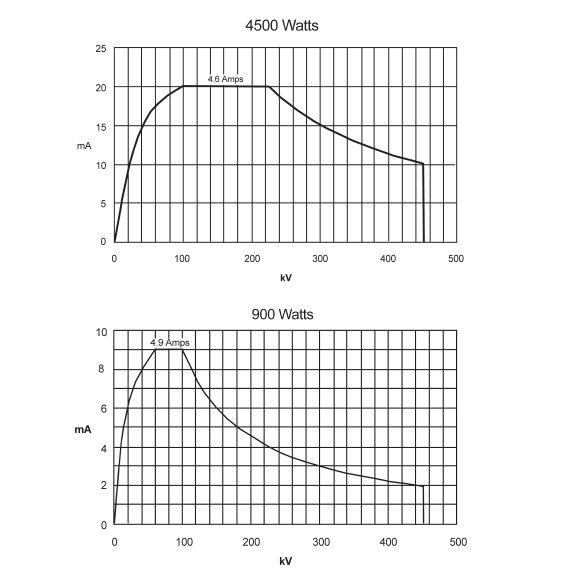

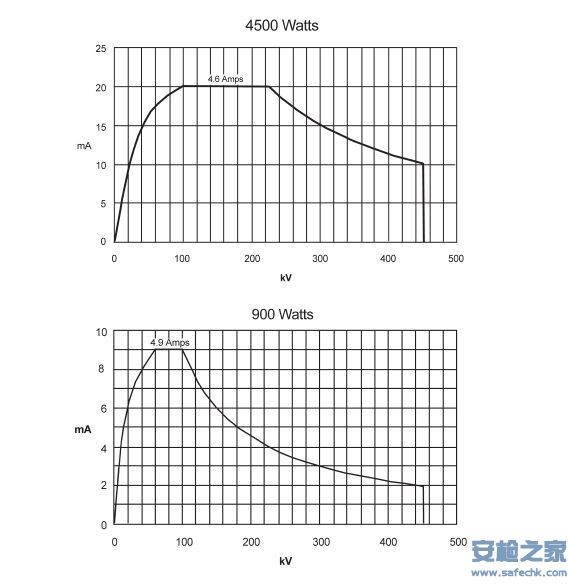

最大持续功率:最小是900w, 有14升/每分钟冷却流量最小是:4500w, 有14升/每分钟冷却流量
主要材质:钨
视角:30度
坐标轴:垂直于港口方向
辐射范围:90度*10度
泄漏辐射载荷因素:450kv10mA
最大辐射泄露:10mSMV/h
X射线管装配永久过滤:2.3mmFe+1mmCu
高压电缆:R28

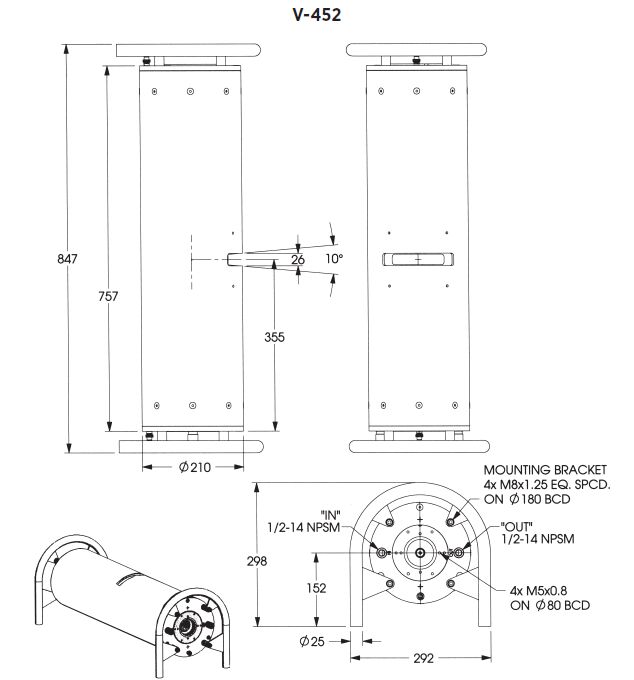

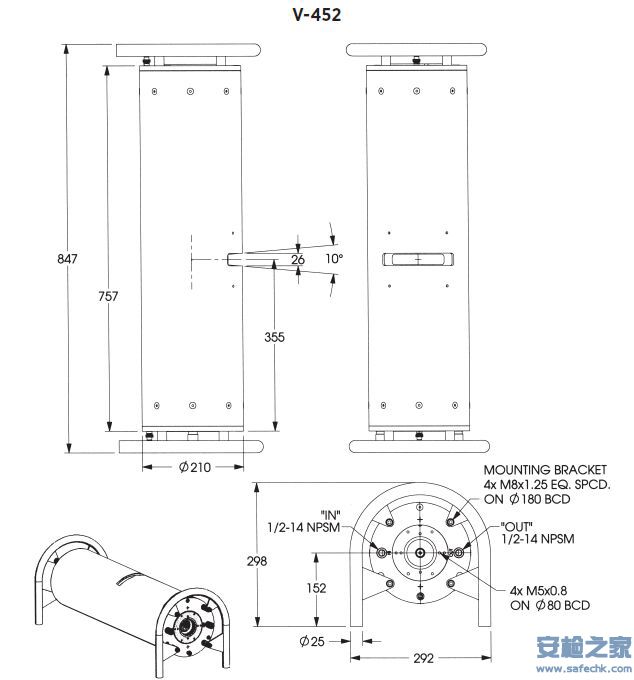

外壳类型:V-452
重量(最大):95kg(209.5lbs)
安装说明
1.X光管的连接
仔细调整压力间隙和使用正确量的硅脂是非常重要的。
首先,用拉绒布小心清洁橡皮锥。
要特别注意,隐形眼镜绝对不含油脂或氧化层。只使用纯酒精清洗,不使用其他清洁剂。用所提供的硅脂薄膜覆盖整个圆锥体,用一根近似于油脂的绳子,轻轻涂抹,避免接触尖端。油脂洗涤器必须无气泡、灰尘或污物。
2.带安装法兰的电缆终端
旋转安装法兰,直到安装法兰和软管之间有5毫米的间隙。使用所提供的高压绝缘材料将电缆插头润滑脂小心地拆卸下来,将润滑的那端插头与高压插座的轴线相平行,并向前进,直到它停止为止。
3.安装法兰
使用法兰紧固螺丝将安装法兰连接到管壳上,确保不将安装法兰从安装位置旋转。
操作方面
高压、灯丝电流的控制以及冷却装置的设计是设备制造商的职责。
2.高压接线 a.两种端子式R28高压电缆提供高电压和灯丝电流。b.有两种不同的安装高压电缆的方法;高电压电缆的适当安装包括在“安装和操作说明”中有提到。
3.阳极冷却
客户的责任是确保冷却介质流满足所需的冷却条件。在充分冷却节点时,会导致节点的破坏,因此在高电压应用之前,冷却必须开启。
4.控制冷却介质
当压力或流量低于最低水平或温度超过最高水平时,必须立即终止对管道或管总成入口的冷却介质的压力和温度。当管道关闭时,冷却剂流必须持续至少12分钟,以保护节点不受结构的破坏。
5.高电压绝缘测试的质量
阳极必须用耐x射线的高压绝缘油冷却,至少120千瓦/mm的电介质强度和无空气。
