应用环境:RPj安检之家
户外、楼宇、室内的反恐任务。
化学工业环境、有毒气体环境下的勘察、搬运任务。
机舱、车厢内的反恐任务。
矿业工作环境中救援、搬运、勘探的任务载体。
核辐射环境下的反恐、侦查、搬运任务。
电力、养殖业无人自动巡检工作的任务载体。
消防行业机器人的任务载体。
产品概述:

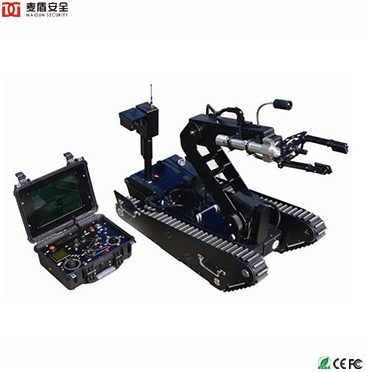

该产品是一款性能优异的中小型排爆机器人。机械臂4+1自由度设计,可灵活抓取常见重量和各种外形的爆炸物;履带式底盘地形适应能力强,爬坡、上楼梯性能稳定;4路摄像系统多角度同时监控,操作更方便。现该产品已大量装备各地公安部门和武警部队。
产品特点:
国内首台自主知识产权的反恐排爆机器人,功能、品质国内一流,国际领先。
体积小、重量轻、搬运方便,无须配备专用排爆车辆。
动作灵活、外形紧凑,可在狭小复杂空间内执行任务。
模块化设计、方便更换组件,可扩展为消防机器人、救援机器人、巡检机器人等多种机器人形态。
参数名称 |
参数指标 |
外形尺寸 |
1020×560×780mm |
自重 |
约75kg |
平台负载能力 |
≥30kg |
最大速度 |
0.7m/s |
转弯半径 |
原地旋转 |
越障能力 |
210mm高度垂直台阶/35°斜坡/200mm宽度深沟 |
连续工作时间 |
3~5小时 |
底盘高度 |
最低处距地面50mm |
机械臂自由度 |
4+1 |
底座旋转角度 |
±90° |
小臂俯仰角度 |
30~180° |
大臂俯仰角度 |
30~180° |
手腕旋转角度 |
0~360° |
手抓抓持范围 |
0~230mm |
手臂抓取能力 |
8kg(收起状态) |
3kg(伸展状态) |
竖直抓取高度 |
1350mm |
水平抓取距离 |
1200mm |
摄像头数量 |
4 |
前视/后视摄像头 |
彩色ccd相机,红外感应夜视 |
手爪摄像机 |
彩色ccd相机,红外照明夜视 |
云台摄像机 |
18倍光学变焦,环形高亮led照明,红外感应夜视 |
扩展接口 |
12v开关量输出,可连接水炮等设备 |
防护等级 |
IP65 |
通讯方式 |
无线通讯:200m,使用高增益天线可增至500m |
有线通讯:标配100m线缆 |
挂接工具 |
手臂专用接口:可连接剪刀、钩子、金属探测器、电钻等选配件;尾部挂环:可拖拽90kg物体 |
机器人驱动系统 |
直流空心杯伺服电机 |
机器人动力系统 |
48v 15ah磷酸铁锂动力电池 |
机器人控制箱:
参数名称 |
参数指标 |
控制箱尺寸 |
410×330×180mm |
控制箱重量 |
约12kg |
显示屏尺寸 |
12英寸高亮度液晶显示器 |
显示图像 |
同时监控4路图像或单独放大其中1路 |
输出接口 |
Av-out接口,可外接显示器或录制设备 |
工作时间 |
≥2小时 |
电池容量 |
12v 9ah镍氢电池 |
