2.1.4 机械系统测试
实现出厂产品级检验10000次,部件1%抽检大于150000次的自动测试流程。
2.1.5 接插件及外部物理接口
接插件及外部物理接口采用中航光电工业级接插件系列产品,接插次数大于1000000次,连接可靠度大于99%。
2.2 系统电子部件总体性能
在电子系统的元器件选型时,严格按照“GJB9001A-2001军工产品质量认证体系”和“GB/T19001-2008质量管理认证体系”中有关枪械柜元器件选型及采购的标准流程,在合格供应方(按照知名专业企业和一般专业企业的顺序)和电子部件入检规范上进行控制,保证如触摸屏、LED屏、继电器、晶振、隔离器等关键部件的设计、加工和生产流程严格受控。
同时,进行了部件级别和产品级别的老化、电磁兼容和高低温冲击试验,形成产品的生产和测试过程记录,便于用户查验和提供质量审核依据。
2.3 系统软件总体性能
后台管理软件系统是连接服务器和客户端计算机的核心系统之一,为用户提供图形化的控制和管理的人机交互界面,提供系统设定的输入。
2.4 系统结构框架
智能枪械管理系统由一个平台、两个系统和三个数据库组成,分别是:
安全通讯及数据交换平台;智能枪柜系统(终端);统计分析及辅助决策系统;枪械基础信息数据库;持枪人基础数据库;枪支状态数据库;

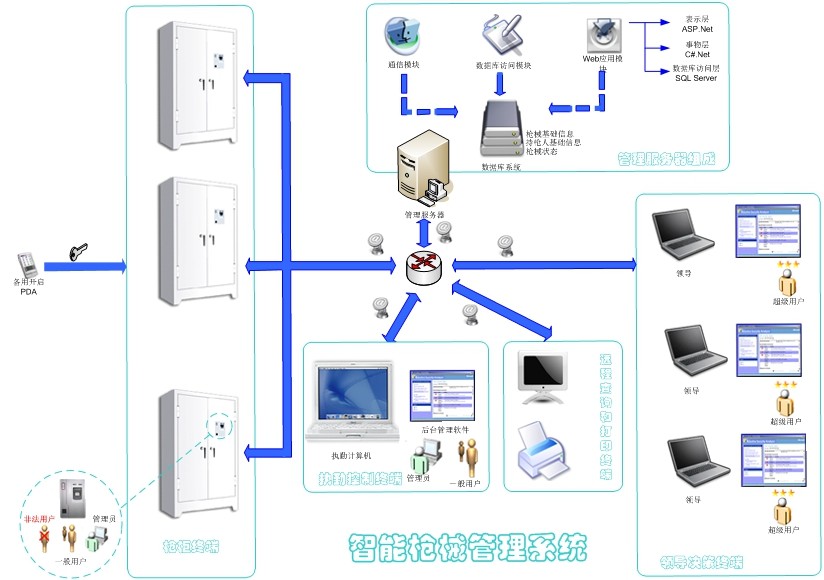

软件系统框图如图2所示。
图2 智能枪械管理系统框图
3.分系统设计
3.1 枪械柜终端
3.1.1 柜体结构

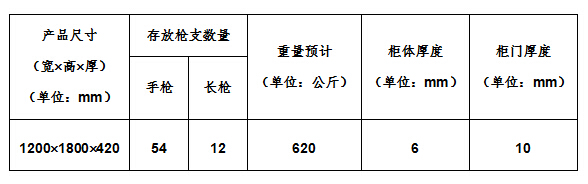

注:此配置是示例配置,具体根据客户提供的枪支和子弹数量而定。
3.1.2 指纹识别系统
指纹验证系统是智能装备管理系统的创新点之一,目前公司针对专业用户研发的指纹识别系统可以达到很高的精度和良好的适用性。由公安部一所测评中心检定认可,并出具检测报告。
3.1.3 枪位控制子系统
枪位控制子系统主要针对单支枪支的管理,形成汇总的枪支存储信息流,供用户认定、判别和监控枪支的综合应用情况。系统采用多模式的枪支管理模块,可实施枪支在位、形态识别、枪支(基本)防伪等功能。

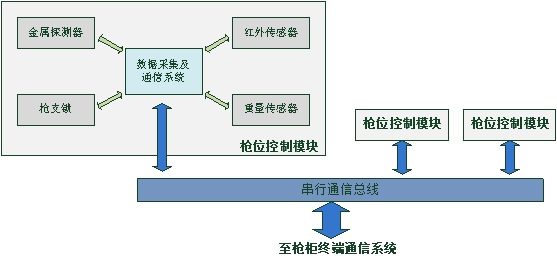

图7 枪位控制子系统组成框图
3.1.4 操作界面
LED显示屏安装在枪柜柜门上,平时处于低功耗状态或按照用户需求定制,当认证身份用户按下图6所示的电源键时,系统启动,显示枪支的在位状态。
系统加电后启动指纹采集系统,等待用户比对指纹,当用户比对通过之后,在LED屏上显示当前验证指纹用户的照片、名称、存放枪支种类、认证时间等信息,这些信息可以根据用户需求定制。
3.1.5监控子系统(可选项)

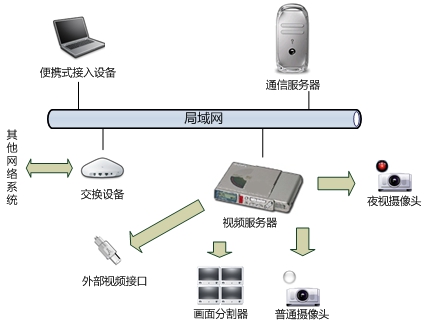

视频监控系统为目前主流的系统集成方案,基于定制的网络型视频服务器系统,配用红外夜视和普通摄像头,选配画面分割器(对监控数量较大的场合专用)形成局域网的视频监控体系。系统组成示意图如图8所示。
图8 视频监控系统示意图
3.1.6 网络组件
3.1.6.1 TCP/IP模块
企业自行开发了针对特种装备使用的TCP/IP模块,针对以下问题进行了改进:
可定制非标连接口,使用专用工具和专用电缆。也可用标准网络连接件和网线,按用户需求设计;
随时可更改的在线协议编程方法,硬件处理形成DES、3DES、LEA等标准高强度加密算法;也可按照公司企业标准并经过认证与检测的专用加密算法,严格保护数据的安全;
航空用处理器和关键部件,杜绝“后门”;
军工质量体系受控下的元器件选型流程,严格的测试方法和实验流程,确保通信的实时与畅通。
3.2 桌面管理系统
