成像系统在安检领域的应用与发展现状浅析

成像技术在探测人体隐匿物品方面有着重要的应用。通过介绍人体隐匿物品探测成像系统的应用，分析总结了当前主流的几种成像体制，系统全面地阐述了人体隐匿物品探测成像系统的国内外发展状况及最新成果，分析具有代表性的公司及研究院所成像系统外观、成像效果、性能指标，分析了其成像原理。探讨了成像系统的发展趋势， 为未来成像技术的发展提供了基本参考。Ojk安检之家

近年来，安全问题日益得到世界人民的关注，对安检系统的可靠性与智能化也提出了更高的要求。传统的金属探测器只能对近距离小范围目标进行检测，效率低，已远远不能满足安检的需求。红外线成像技术是靠物体表面温度成像，在有织物遮挡的情况下无法清晰成像。而X 光透视技术、X 光背散技术、毫米波技术应用而成的成像系统则均可以检测出隐藏在织物下体表的金属物体，还可以检测出塑料手枪，炸药等危险品，获得的信息更加详尽，准确，可以大大地降低误警率，而 X 光透视技术的成像系统对体内藏毒等有明显的检测效果。因此，近年来成像技术在人员安检等方面得到了更加广泛的应用。Ojk安检之家

成像系统具有代表性成果的研究机构主要包括毫米波成像系统以美国 Millivision 公司,L-3 公司为代表，X 光背散式以 AS&E 的smartcheck 为例，X 光透视以启路达公司产品为例。Ojk安检之家

1、毫米波成像系统Ojk安检之家

毫米波成像系统一般有主动和被动两种工作模式，在探测人体隐匿物体的应用中，被动工作模式占据了主要地位。一般来说，被动毫米波成像系统由接收天线、毫米波辐射计、扫描机构和信号处理单元组成。系统的温度分辨率和空间分辨率是衡量成像效果的重要参数。室内成像相对于室外成像，需要更高的温度分辨率。Ojk安检之家

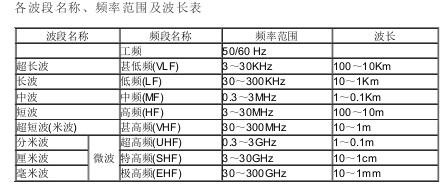

毫米波扫描仪发出的称为毫米波十到一毫米的波长，这些波被视为极高的高频（EHF），产生最高的无线电波频率。范围从 30 到 300千兆赫的频率，这些波也被称为赫兹辐射。Ojk安检之家
 Ojk安检之家

Ojk安检之家

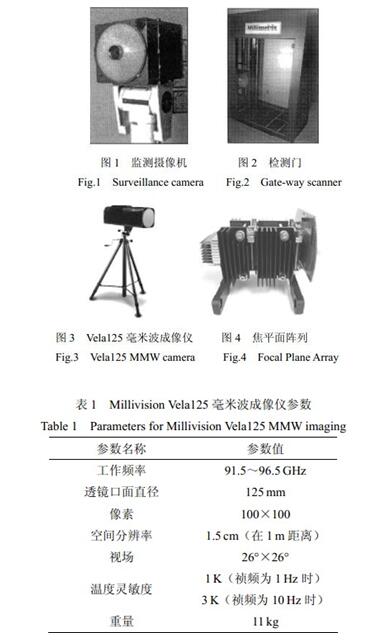

在上世纪90年代中期，美国Miliimetrix公司开始投入财力和物力进行第一代毫米波辐射计成像系统研究。最早采用的单通道扫描辐射计成像系统完成一幅图像需要30min 。为缩短成像时间Miliimetrix（现Millivision）公司研制出了含有8个通道的辐射接收模块，8个模块组成8×8的阵列。但是他们在研制256×256Ojk安检之家
Ojk安检之家
阵列时碰到了诸多问题，如灵敏度不够，很难保持各通道灵敏度和增益的一致性，不能实现平面扫描来得到足够多的像素以获得完好的图像等，图像像素仅为100×100。Ojk安检之家
 Ojk安检之家

Ojk安检之家

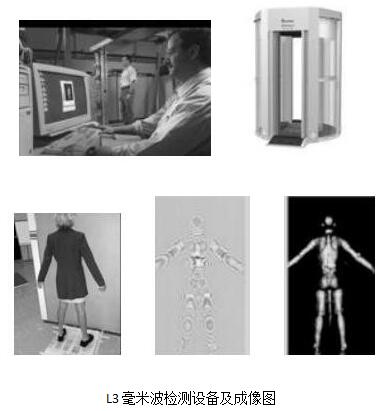

美国L-3公司的成像技术毫米波辐射宽带模式工作、三维成像的特性。单频点工作的成像系统，不具有三维成像能力。只有采用宽频带工作模式，才可产生距离向分辨率，从而得到三维全息图。该成像系统的线阵扫描子系统。左侧为两排介质杆天线，每排64个，分别作为发射天线和接收天线，两排纵向间隔为半个单元间距。天线后方是两级SP8T单刀8掷开关。通过逻辑电路，可以实现在每一个工作时刻，下排相邻的两个天线单元接收来自上排中间位置的发射天线发出的信号。将所得到信息进行全息反演算法即可实现三维全息成像，但对微小物品及体内藏物的鉴别能力上有一定的局限性。Ojk安检之家
 Ojk安检之家

Ojk安检之家
2、X光背散式成像系统Ojk安检之家

X光背散式是通过入射电子在样品中受到大角度散射后反向射出背散射电子，这些背散射电子随后入射到一定的晶面，当满足衍射条件时，得到 Bragg 衍射花样。当电子束在样品表面做不同角度扫描时, 电子束相对于某晶面的入射角在不断改变，同时由于晶面取向和其Bragg 角的值都不同，X 光背散式需要多次反复照射而获得的衍射信息图像。
