龙门式免下车汽车集装箱X光安检机辐射指标说明

WG全卡车和货运X射线扫描门户是通过最先进的双能X射线的可重新定位驱动器，扫描仪用于检查货物是否符合舱单文件和违禁品，爆炸物，麻醉品和武器的检测。Hc1安检之家

应用Hc1安检之家

•机场Hc1安检之家

•边界检查点Hc1安检之家

•海关Hc1安检之家

•政府设施Hc1安检之家

•酒店Hc1安检之家

•军事基地Hc1安检之家

•海港Hc1安检之家

•体育设施Hc1安检之家

•VIP设施Hc1安检之家

主要特征Hc1安检之家

该门户结合了两种先进的双能量7.5 MeV和200 kV X射线源。Hc1安检之家

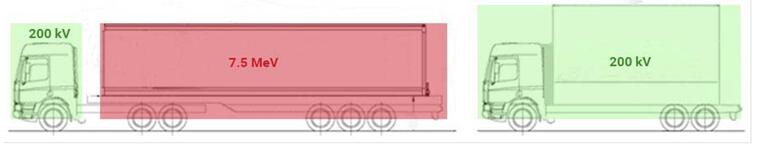

7.5 MeV电源用于屏蔽海运集装箱，200 kV电源用于屏蔽厢式货车和大型货车，而大型货车仅用于拖曳海运集装箱。Hc1安检之家

Hc1安检之家
卡车通过扫描仪以自己的力量驱动，从而实现高吞吐量的车辆。 卡车和40'海运货柜30小时，卡车和20'海运货柜60小时。Hc1安检之家

该系统具有用于材料分离的自动3色编码，区分有机，无机和金属材料。 此功能可帮助操作员检测违禁品，爆炸品，麻醉品和武器。Hc1安检之家

该系统可以通过标准集装箱卡车轻松搬迁，并且通常由受过训练的工程师在72小时内重新委托该系统需要相对较小的地面，而不需要额外的基础设施。Hc1安检之家

辐射安全：系统使用低辐射剂量技术和安全系统为车辆司机，系统操作员和旁观者提供安全的扫描系统Hc1安检之家

X-射线发生器和探测器模块Hc1安检之家

Hc1安检之家
7.5 MeV X射线双能量产生短X射线脉冲，最大光子能量为7.5 MeV。它被狭缝准直器包围在辐射屏蔽内，产生辐射角约50º，宽度不小于2mm的窄扇形X射线束。Hc1安检之家

加速器和准直器的辐射屏蔽确保在受控禁区的边缘平均低于0.5μSv/ h的低剂量率。Hc1安检之家

光束方向由控制室中的操作员远程调整，屏蔽罩中的加速器和准直器安装在带有机电驱动器的特殊平台上进行有限调整。Hc1安检之家

如果系统超过预先设定的阈值剂量率，音频和视频警报将会启动，系统将自动关闭。Hc1安检之家

X射线组件单元设置有空气冷却系统以维持预设的操作温度。Hc1安检之家

200千伏电源用于检查厢式货车和大型货车，而只有大型货车的拖车才能用于海运货柜Hc1安检之家

计算机控制系统Hc1安检之家

下面的示意图提供了系统布局的概述。Hc1安检之家
 Hc1安检之家

Hc1安检之家
Hc1安检之家

计算机系统位于控制室内，包括以下内容:Hc1安检之家

•控制软件Hc1安检之家

•入住工作站和清洁扫描仪Hc1安检之家

•数据库工作站服务器，存储和管理对图像的访问Hc1安检之家

•与图像打印机一起检查图像工作站Hc1安检之家

计算机系统的设计涵盖了授权访问的连接性，安全性和开放性。 工作站通过安全的本地网络连接，有连接外部网络的能力。Hc1安检之家

选项 - 远程查看映像工作站和对服务器数据的安全远程访问可用。 Hc1安检之家
Hc1安检之家
软件Hc1安检之家

用于X射线图像获取，存储和处理的软件功能:Hc1安检之家

•调整整个图像或窗口中的强度比例Hc1安检之家

•从X射线探测器自动采集数据Hc1安检之家

•亮度和对比度调整Hc1安检之家

•车辆计数器Hc1安检之家

•双能量成像 - 用于材料分离的自动3色编码，区分有机，无机和金属材料Hc1安检之家

•增强边缘并预设边缘清晰度Hc1安检之家

•增强对比度Hc1安检之家

•登录用户信息Hc1安检之家

•图像反转Hc1安检之家

•图像滚动Hc1安检之家

•线性距离测量Hc1安检之家

•注释，用注释标记可疑对象Hc1安检之家

•为重度和弱吸收物体预设亮度和对比度Hc1安检之家

•打印图像或选定的部分（图片，注释和单独页面上的随附文档）Hc1安检之家

•根据密度进行伪彩色选择调色板Hc1安检之家

•伪浮雕Hc1安检之家

•使用扫描图像扫描清单Hc1安检之家

•逐步：从2到32的平滑缩放Hc1安检之家

•支持不同的图像格式，原始格式BMP，JPEGHc1安检之家

•可视化日期和时间Hc1安检之家

•实时对图像进行可视化Hc1安检之家
