汽车车辆集装箱超级安检机加速器更换加速室及高压注入单元

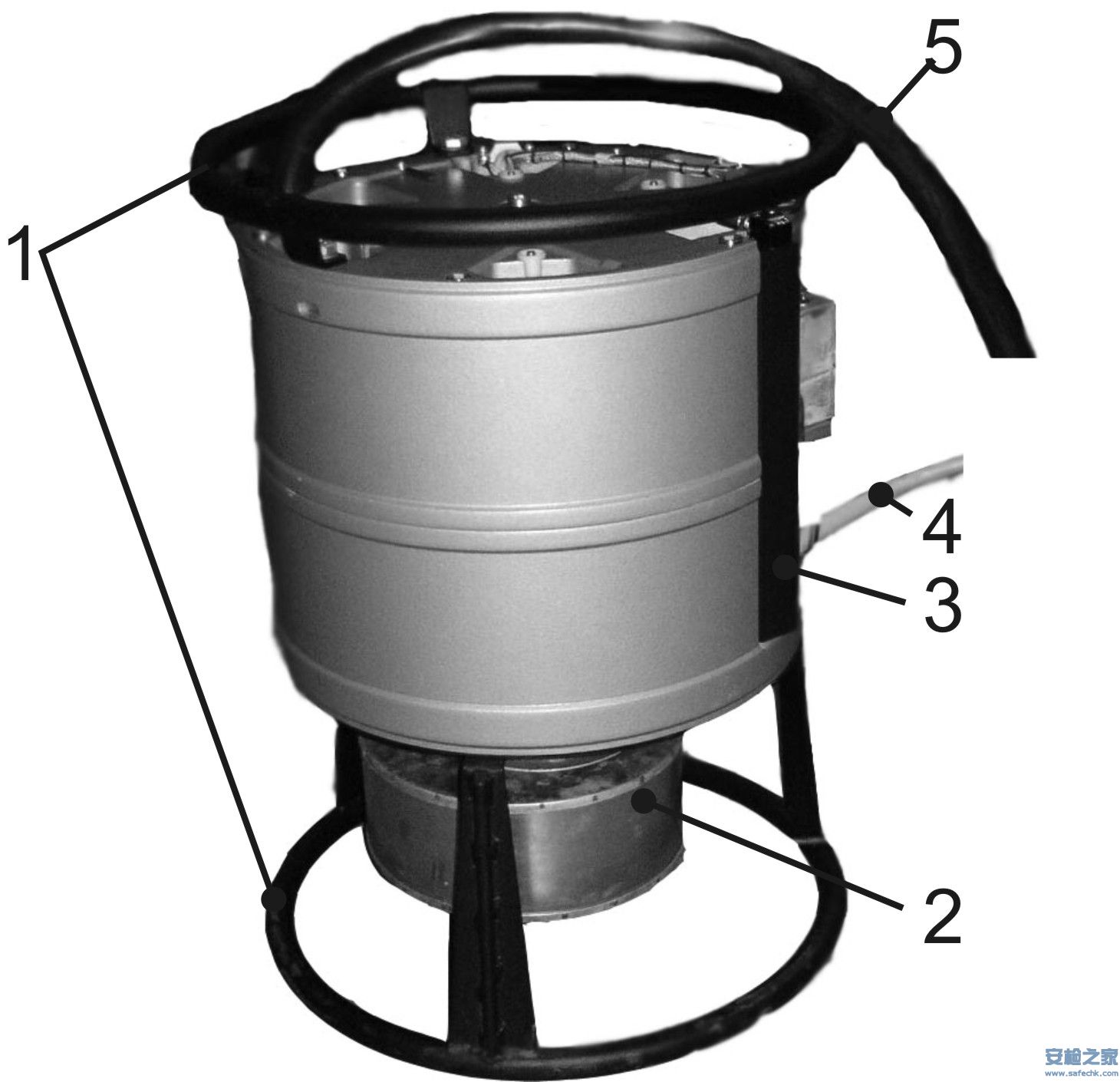

将加速器从箱内取出并放置于平坦表面r8z安检之家

r8z安检之家

更换的程序正如手册附录中所给图片所示r8z安检之家

为更换高压注入单元，高级工程师应首先卸下辐射器的上半部分，此工作应由两人完成。r8z安检之家

1应按如下步骤更换加速室：r8z安检之家

断开辐射器与脉冲变频器间所连的电缆r8z安检之家

通过卸下两个螺丝来拔出辐射器上的电源电缆r8z安检之家

卸下辐射器两半之间的纽带r8z安检之家

拔下剂量检测器接头，拆下剂量检测器r8z安检之家

拆下线路板固定钉r8z安检之家

拧下中心螺钉r8z安检之家

拧下并拔出用于固定辐射器两边的3个螺钉r8z安检之家

卸下上半部分磁r8z安检之家

2断开阳极与真空加速室终端的导线，特别注意用于固定与中心插件设置有关的加速室中心垫的位置，他们稍后都需要安回原位上r8z安检之家

3拧下用于固定灯丝箱和脉冲变压器的螺丝，并卸下高压注入单元r8z安检之家

不要改变中心垫的位置和方向r8z安检之家

中心垫插件只有在万不得已的情况下方可拆卸，如果必须检查中心情况，可按如下操作：拧开中间芯并将中心垫插件一起连同芯整体拿出，操作人员必须万分小心的用手拿住插件，才可避免其摔到玻璃加速室上以致打碎，要特别注意中心插件及其间的中心垫分布情况r8z安检之家

4安装新的高压注入单元至辐射器中r8z安检之家

5放上电磁的上半部分，拧紧3个螺丝以固定加速器的两边，扭紧力为10~12Nm，拧紧中心螺钉，7~8Nm，将纽带放于磁的两半之间，连接电源电缆及剂量检测器，连接高压单元终端的线路，连接真空室至线路板间的线路（1KG=9.8N）r8z安检之家

6当为新加速室设置证书中所列的控制参数时，操作人员必须按照章节5和10中内容操作，r8z安检之家

从控制台侧面将电源的边盖卸下，将交流电压表连接至印刷线路板PW的灯丝电压插座以及通用插座上，开启电源用灯丝调节电位计来设置，加速室证书中所列的预置灯丝电压，然后由操作人员将直流电压表与SN板的INJ电压相连并利用插座附近的1个电阻来设置注入控制电压 用SN板的康特拉克特尔调节点来设置证书中所列的康特拉克特尔控制电压，此电压可在同步板的康特拉克特尔电压测试插座上检测出来，然后用电脑来设置证书中的注入电流值r8z安检之家

7激活磁，让加速器运行大约5到10分钟并将所得剂量率与证书中所示数值相比，最大偏差不应高于±10%，如论如何，真空室都应提供7.5R/min剂量率的保障r8z安检之家

8在更换或长期服务中断后，加速室内也许会出现一些故障，微处理器也有可能会出现失灵的状况，我们建议对加速室进行适应性训练，且要在较高的注入电流下实行，这也是为什么在适应性训练之前需要先设置注入电流比证书值高出约25%的原因，如果显示“低灯丝”，可将预置灯丝设置为高出证书所示值的1-1.5Vr8z安检之家

在这之后应当开启setup并操作大约5-10分钟，如果依旧存在故障，可延长注入时间，在注入完毕之后，将注入电流设置回最佳值。 汽车车辆集装箱超级安检机加速器更换加速室及高压注入单元r8z安检之家
