[摘要]脉冲转换器设计用于产生康特拉系统和偏转系统的电流脉冲，及注入系统电压脉冲。

该脉冲转换器由脉冲能量源220AC/48DC,500W DC-AC转换器，整流管组，注入电压的闸流管发生器，康特拉电流的闸流管发生器，偏转电流的二级晶体管发生器，冷却风扇和温度传感器组成。

脉冲转换器设计用于产生康特拉系统和偏转系统的电流脉冲，及注入系统电压脉冲。uQ4安检之家

该脉冲转换器由脉冲能量源220AC/48DC,500W DC-AC转换器，整流管组，注入电压的闸流管发生器，康特拉电流的闸流管发生器，偏转电流的二级晶体管发生器，冷却风扇和温度传感器组成。uQ4安检之家

汽车车辆集装箱超级<a href=http://www.safechk.com target=_blank class=infotextkey>安检</a>机加速器脉冲转换器原理 uQ4安检之家

如图示uQ4安检之家

脉冲转换器前面的面板保险丝是用于安装进注入，偏转，康特拉供电电路，及供电箱和辐射器间的通讯连接件。uQ4安检之家

2.1. DC-AC 转换器：输入电压-48V。转换率为25kHz。转换器提供3个输出电压：注入电压发生器400V，康特拉电流发生器360V，偏转电流发生器560V。uQ4安检之家

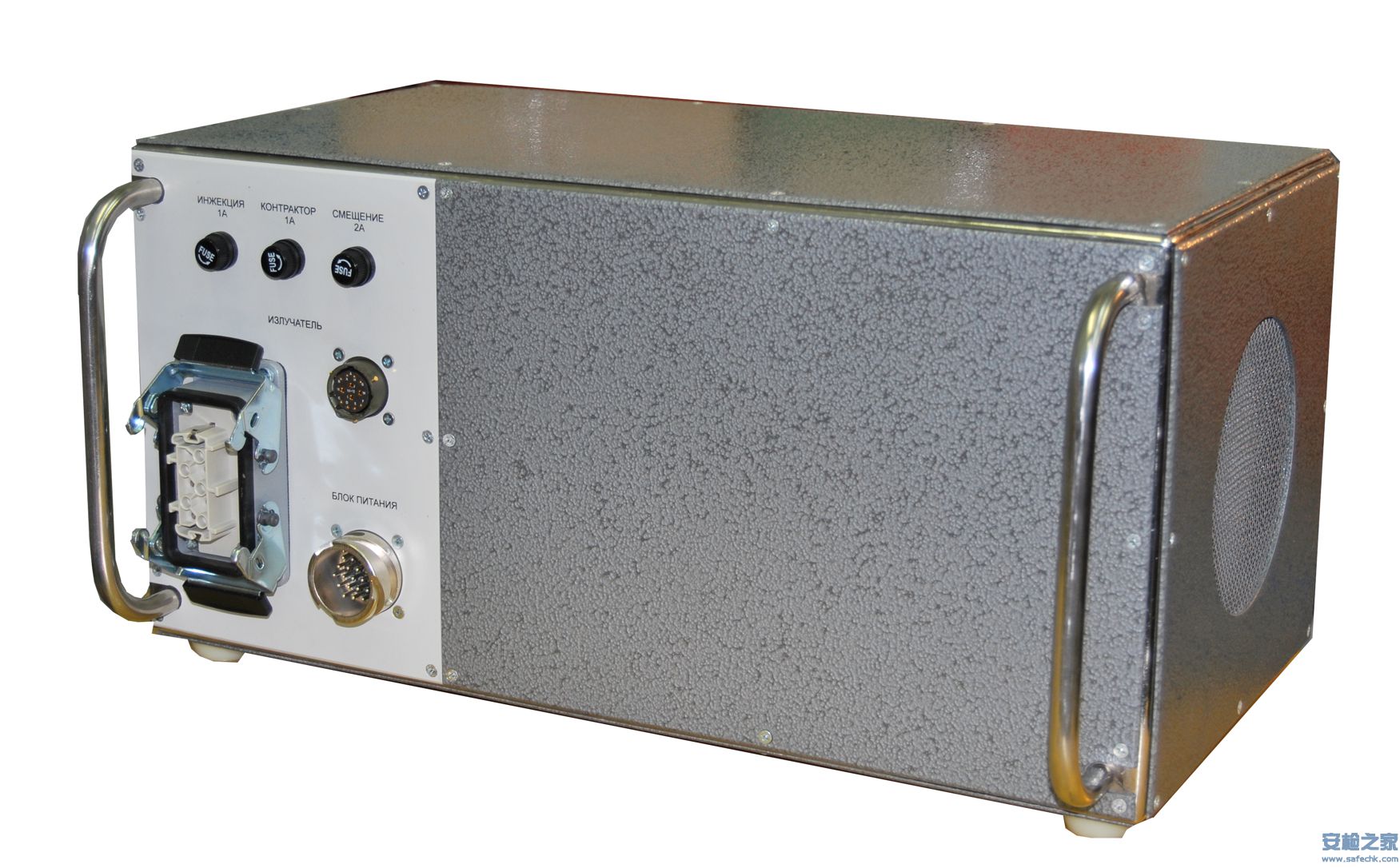

图. 9. 加速器 “MIB 7.5-300”. 脉冲转换器uQ4安检之家

2.2. 注入电压发生器包含一个充电二极管，双联双曲线和闸流管。注入电压发生器通过供电箱上的同步电路板启动（闸流管开），双联双曲线卸载至发射器内的高压变压器初级绕组上。在变压器的二级绕组上会产生一个电压脉冲。uQ4安检之家

2.3. 偏转电流发生器的电路保护充电二极管，电容器，二级晶体桥，充电、放电电路和缓冲电路。由同步电路的驱动器接收，并触发脉冲偏转电流发生器（IGBT晶体管开）uQ4安检之家

2.4. 康特拉电流发射器包含电容器，二极管，闸流管。康特拉电流发生器（晶体管开）被同步电路板触发。uQ4安检之家

2.5. 脉冲转换器工作时无需调整。uQ4安检之家
