汽车车辆集装箱超级安检机加速器结构组成

1. 辐射器Fvy安检之家

辐射器装有手柄，在上半部（无检测器）和下半部，如图6a, 6b, 6c示。Fvy安检之家

辐射器包含电磁体，加速室和高压发射器，X射线检测器和热传感器。离心风扇（不含于交付设备内）组装在辐射器下半部，用于磁体冷却。Fvy安检之家

辐射器外形图如图7。Fvy安检之家

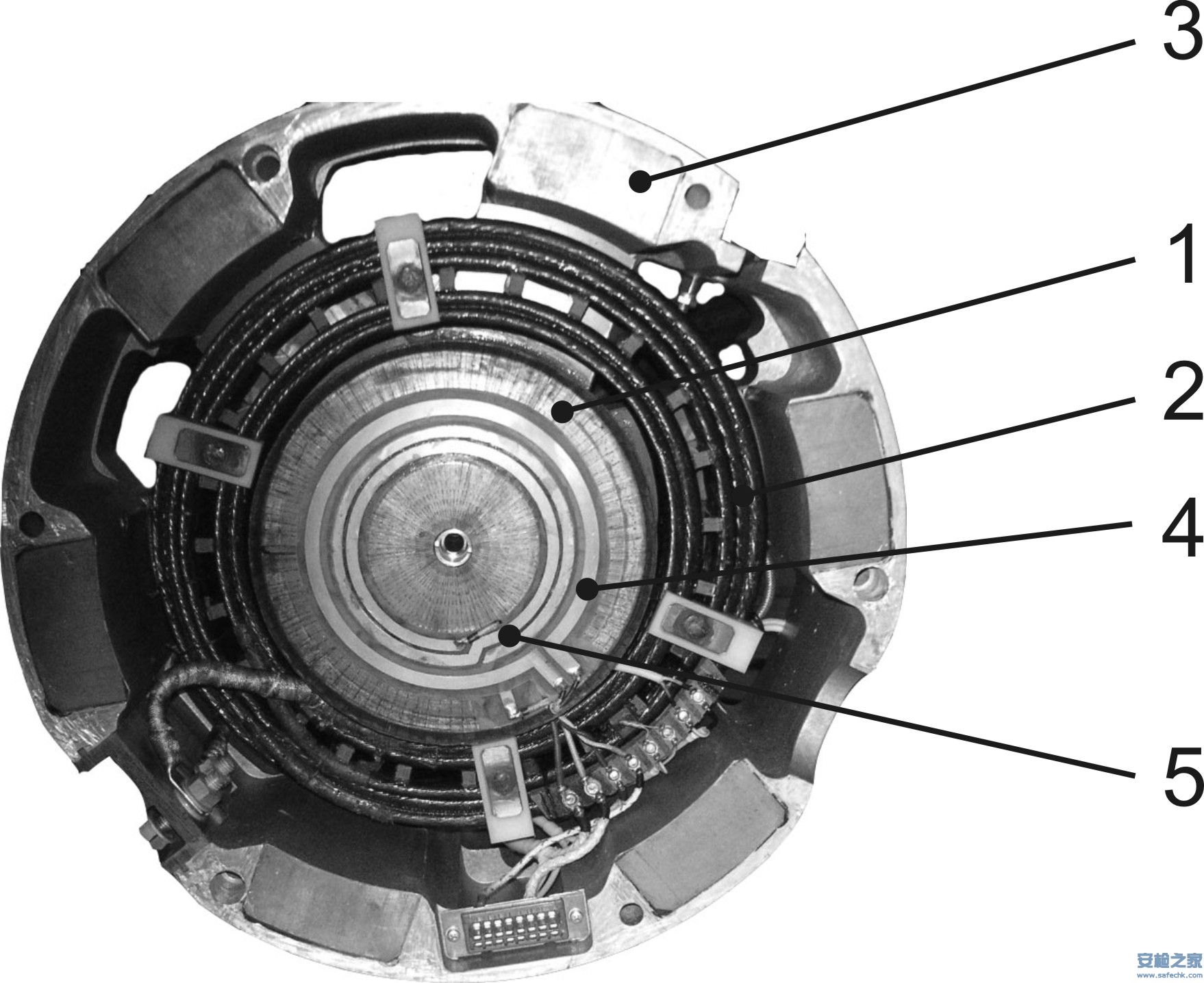

1.1. 当操作时，将电磁体两个相似的半体连接。其由反向磁导体，中心插件，极柱和磁绕组组成。Fvy安检之家

磁绕组由两个相似的部分串联。偏转绕组和康特拉绕组固定于极柱表面。Fvy安检之家

电磁体包含一个反馈绕组，其电压用于同步操作分离的加速器部件和稳定磁体的电压振幅。Fvy安检之家

Fvy安检之家

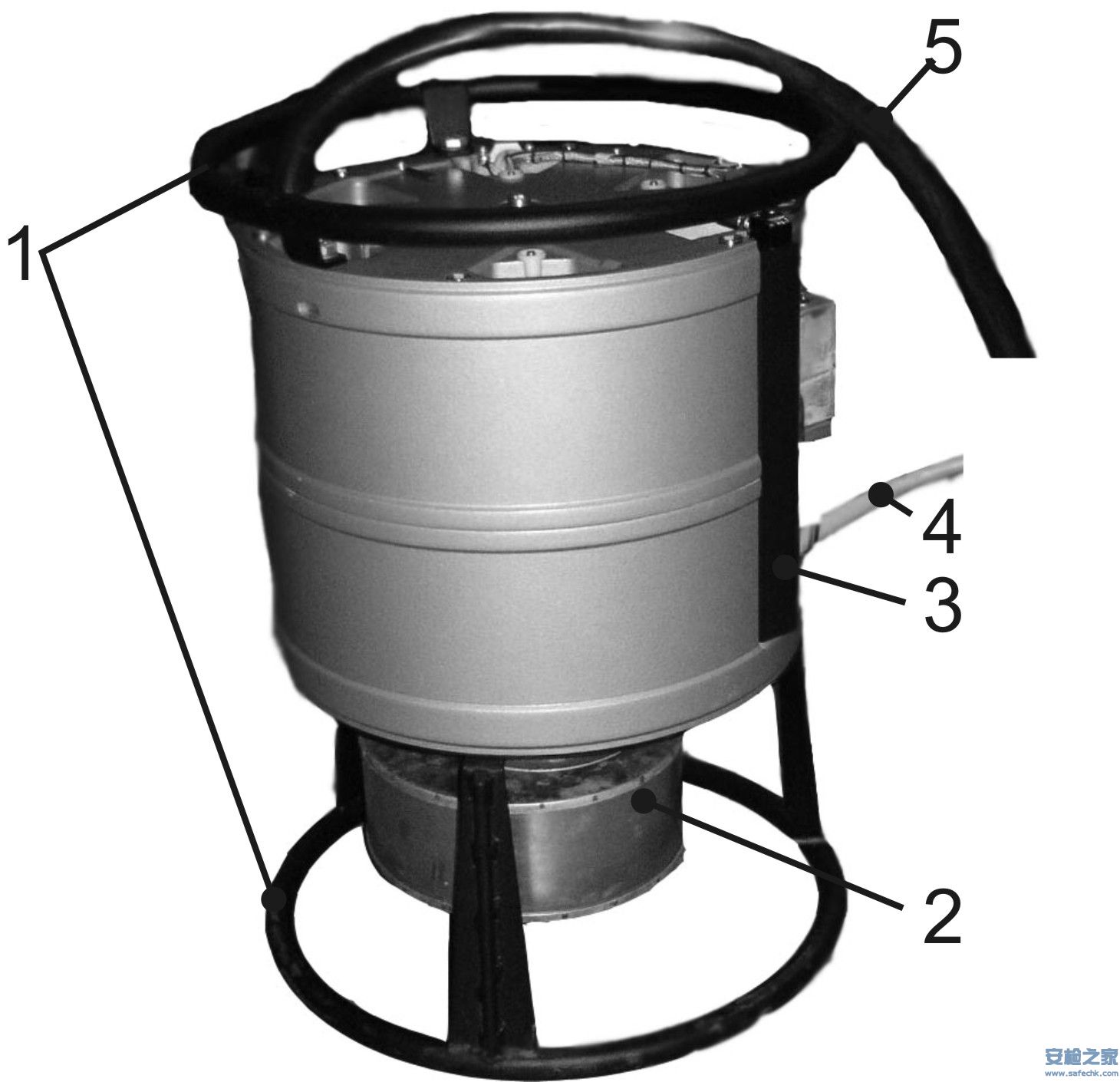

1. 组装及调整把手Fvy安检之家

2. 风扇Fvy安检之家

3. X射线检测器Fvy安检之家

4. 控制电缆Fvy安检之家

5. 电源电缆Fvy安检之家

图. 6aFvy安检之家

Fvy安检之家

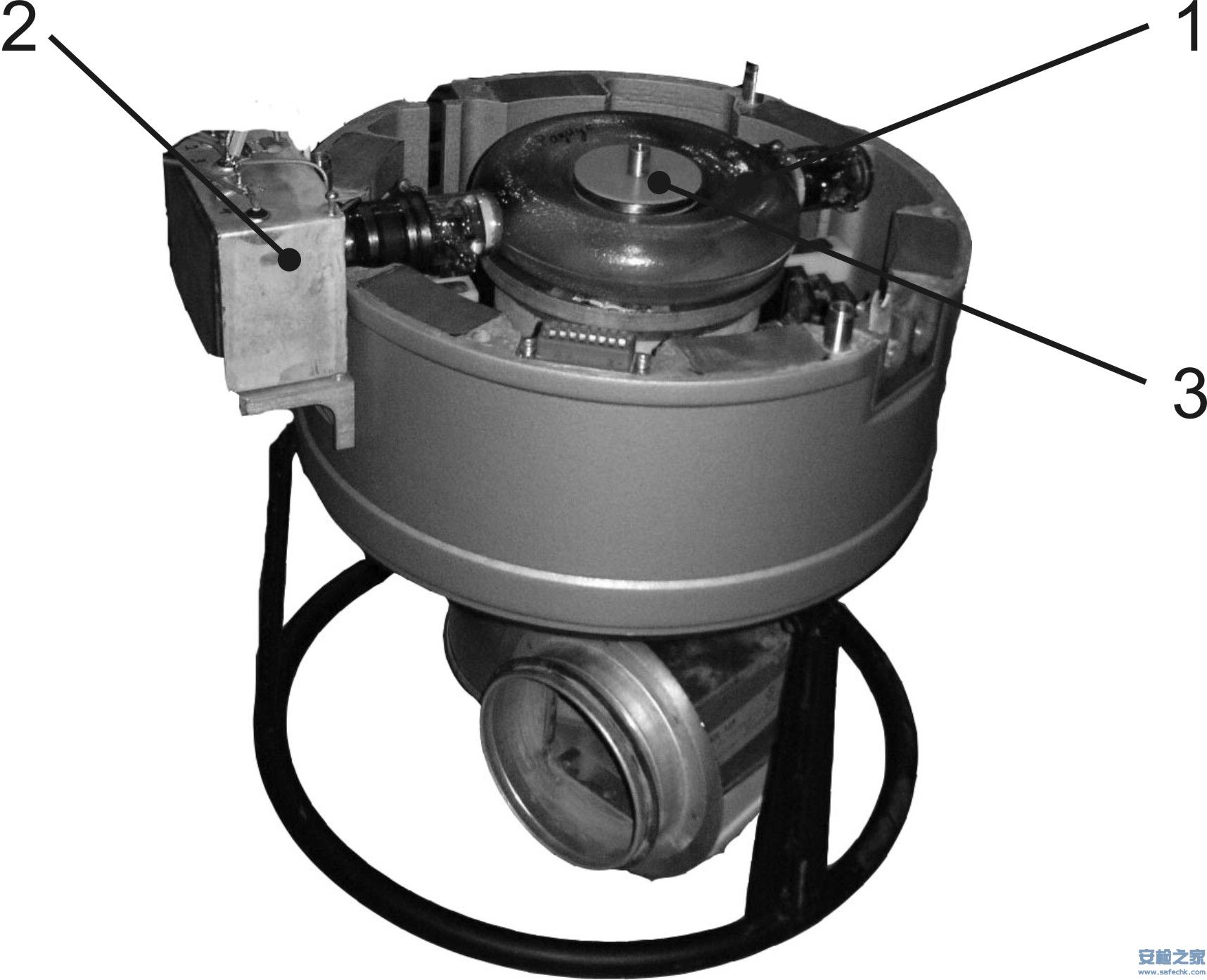

1. 加速室Fvy安检之家

2. 高压单元Fvy安检之家

3. 中心垫Fvy安检之家

图. 6cFvy安检之家

1.2. 高压发射器 (图. 8)包含脉冲变压器端子2, 1,阴极灯丝变压器端子1和4插入金属壳体3，和密封玻璃加速室6。金属壳体3使用充油过渡连接器5与加速室连接。壳体3密封并装入变压器油。有内部导涂层端子7的玻璃管6，一个含阴极端子的发射器8，阳极端子9和靶10，安装在加速室内的消气剂11。Fvy安检之家

Fvy安检之家

1. 公共端子 6. 加速室Fvy安检之家

2. 初级绕组端子 7. 涂层导出端子Fvy安检之家

3. 高压单元 8. 阴极Fvy安检之家

4. 灯丝电压端子 9. 阳极端子Fvy安检之家

5. 充油过渡连接器 10. 靶 11.消气剂Fvy安检之家

图. 8. 高压注入单元组件

灯丝变压绕组给发射器阴极提供3-5V电压。一旦发射，从脉冲变压器向阴极可提供约40KV振幅的负电压脉冲 。

微控制器ADC通过对电容电压的测量而将加速室电流导涂层和阳极（即发射电流）的总脉冲将转换成电压。

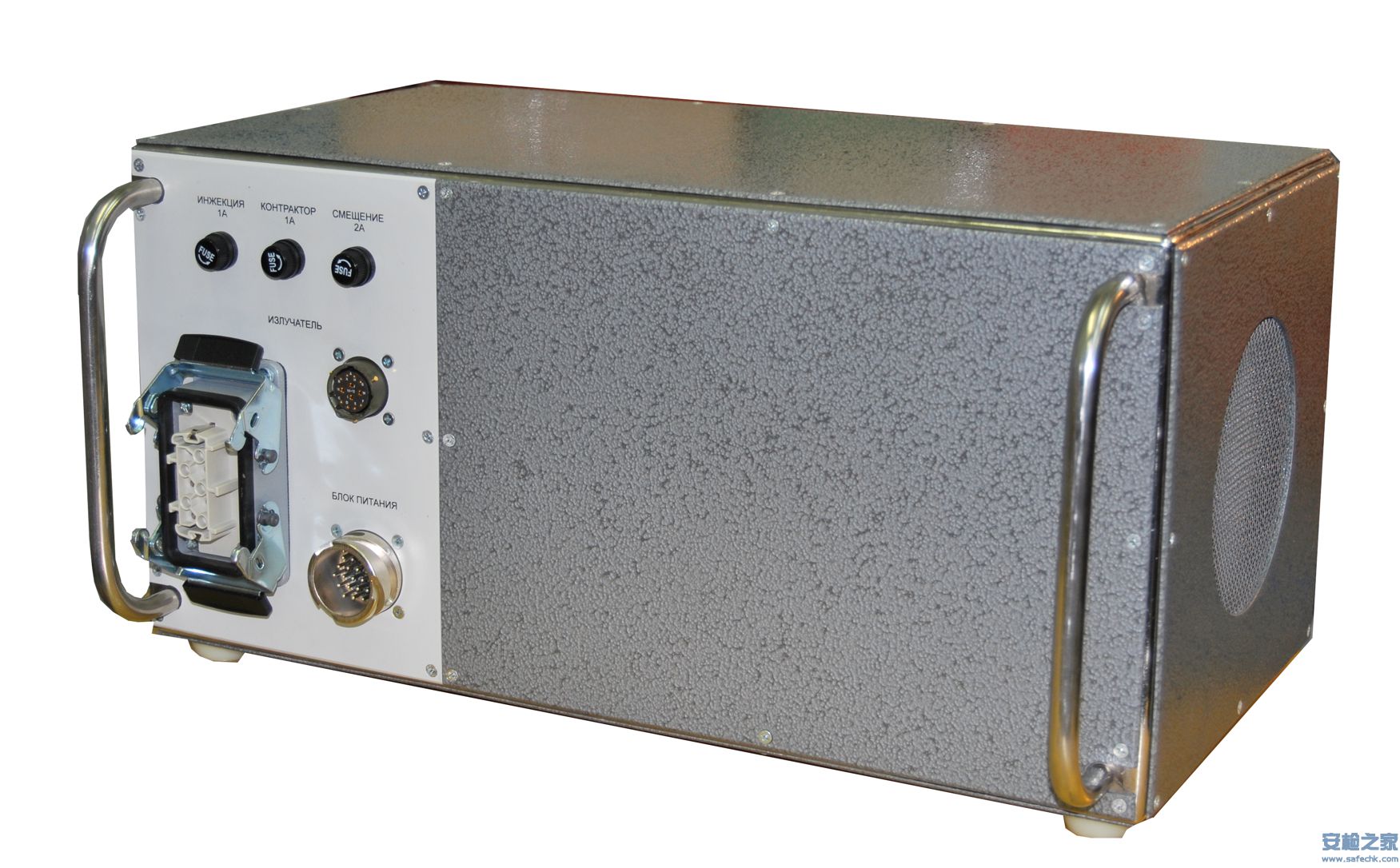

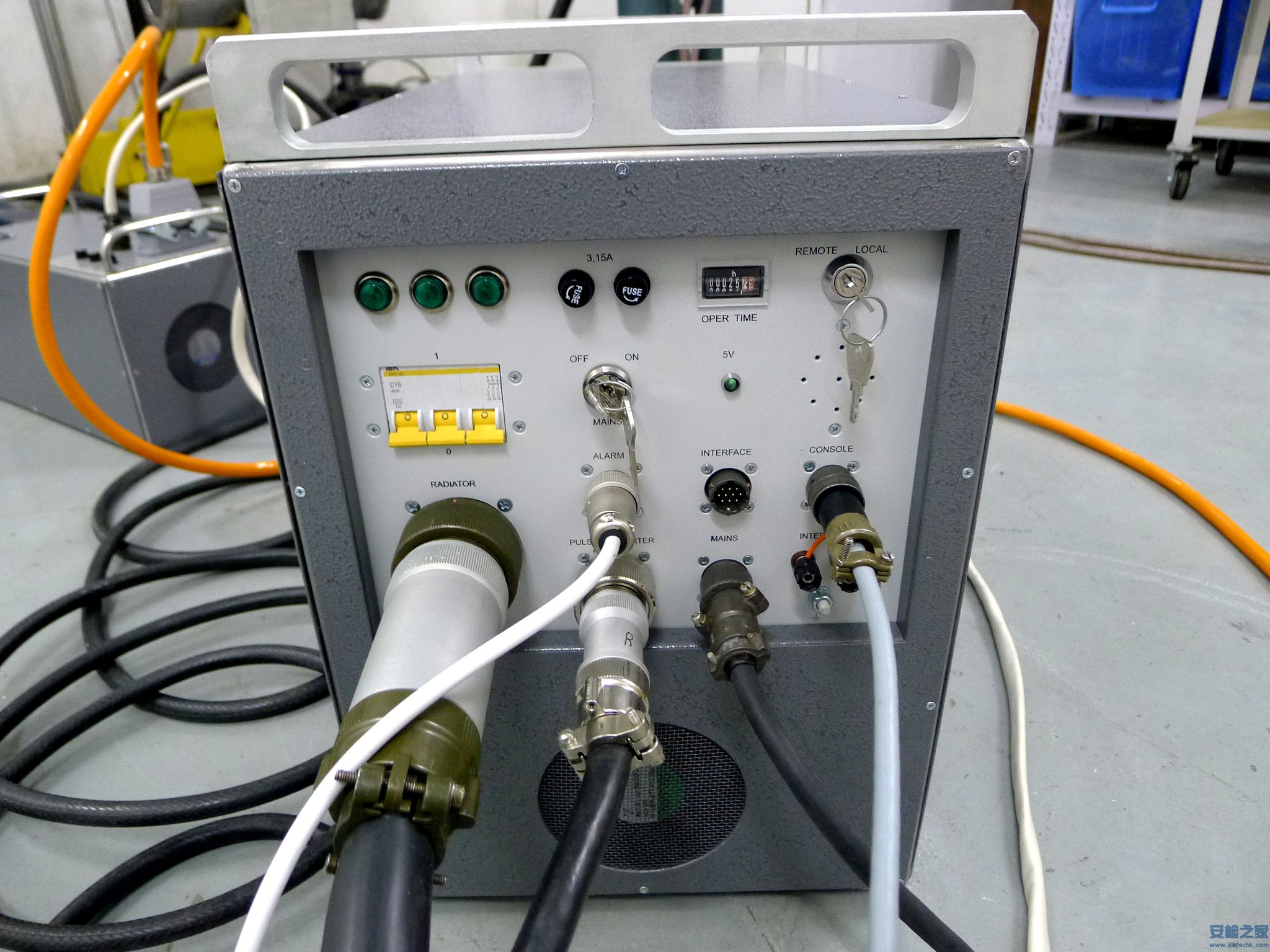

阴极灯丝是由电压转换器DC-AC提供，产生在供电箱内部的供压板上。发射电流可程序控制，提供此电流的电压是可由控制器自动或手动调节（通过安装在供压板PW上的电阻器）。

1.3. 磁体下半部和上半部的偏转绕组串联在一起。磁体上半部和下半部的康特拉绕组串联在一起。

1.4. 轫致辐射的检测器包含一个电离室和一个电流放大器。

.1.5. 为防止辐射器过热，如果绕组温度超过限值，温度传感器的信号就可以关闭电源转换器。

1.6. 操作时不需要调整辐射器。因电离室有使用寿命，操作时需要与高压发射器一起更换。此流程在本册中第9章有描述。 Fvy安检之家

汽车车辆集装箱超级安检机加速器各部件的结构及操作Fvy安检之家
