一、SDXLGZ-120线路故障测试仪概述：
SDXLGZ-120线路故障测试仪又称（架空线接地故障定位仪）生产厂家是由扬州苏电电气公司生产，该仪器适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。SDXLGZ-120是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再精确定点，从而快速确定故障位置。
二、SDXLGZ-120线路故障测试仪功能特点：
1.适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2.在线路停运后进行定位，特别适用于有电缆分支的故障线路。
3.施加高压信号使故障重现，电流信号稳定，易于检测。
4.超低频信号避免系统分布电容影响，能对高阻值故障进行定位。
5.发射机安全特性：高压启动闭锁功能、输出允许直接短路。
6.传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。
7.传感器和接收机无线通讯传输，安全可靠。
8.发射机可使用市电、发电机供电，传感器和接收机干电池供电。
9.发射机体积小，重量轻；传感器为体积重量最小化设计，方便沿线挂接；接收机为手持式设计。
10.接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。
三、SDXLGZ-120线路故障测试仪技术指标：
1. 定位精度：0.2米。
2. 发射机输出特性：
(1) 输出频率1Hz
(2) 开路电压： 基波有效值0~2800V，
（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；
(3) 短路电流： 基波有效值0~35mA（脉动直流，峰值100mA）
3. 传感器与接收机的无线通讯距离：不小于30m。
4. 发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。
5. 发射机功率：最高功率900W。
6. 传感器电源：3节7号碱性干电池。
7. 接收机电源：5节5号碱性干电池。
8. 体积：
发射机455×335×310mm；传感器180×100×35mm；接收机205 ×100×35mm
9. 质量：发射机15kg；传感器0.45kg；接收机0.45 kg
10. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
四、设备组成：
本设备包括发射机、传感器、接收机及相关附件：发射机的接线盘、输出连接线、挂线杆、电源线及保护地线，传感器的挂线杆等组成。

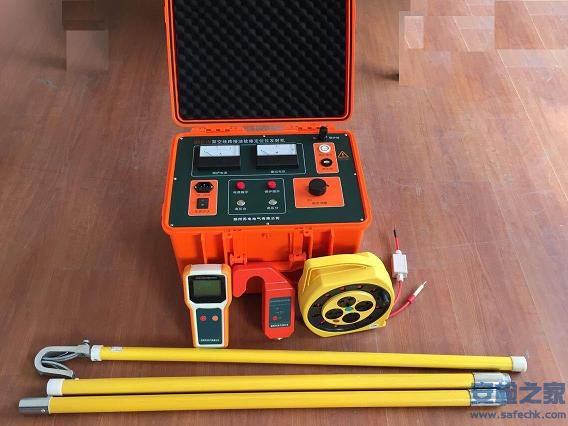

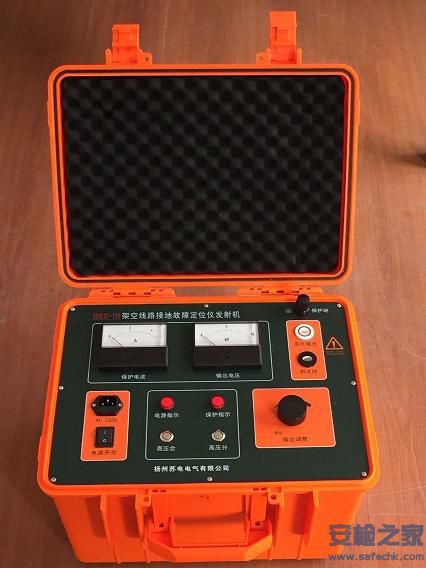

四、SDXLGZ-120线路故障测试仪图片：
