AN5030 A型X射线检查系统 使用说明书

 目录978安检之家
1 产品简介978安检之家
2 技术特点 978安检之家
3 技术原理 978安检之家
4 系统结构组成和功能 978安检之家
4.1 X光机分系统978安检之家
4.2 探测器和数据采集分系统 978安检之家
4.3 机械传送分系统 978安检之家
4.4 电气控制分系统978安检之家
4.5 运行检查分系统 978安检之家
4.6 辐射防护分系统 978安检之家
5 产品主要功能介绍 978安检之家
5.1 图像处理功能 978安检之家
5.2 辅助探测功能 978安检之家
5.3 图像管理功能978安检之家
5.4 危险品图像插入功能978安检之家
5.5 用户管理功能 978安检之家
5.6 日志管理功能 978安检之家
5.7 设备诊断功能 978安检之家
6 产品可选配置 978安检之家
6.1 OIS运行检查软件选项978安检之家
6.2 个人剂量报警仪 978安检之家
7 AN5030 A相关认证 978安检之家
8 AN5030 A技术规格 978安检之家

艾崴 AN5030 A型X射线检查系统978安检之家
使用说明书978安检之家

978安检之家
1 产品简介978安检之家
艾崴 AN5030 A型X射线检查系统（以下简称“AN5030”）是武汉艾崴技术股份有限公司自主研发制造的新型多能量型X射线检查设备。AN5030通道宽度为500毫米，高度为300毫米，特别适用于手提行李的安全检查，可以广泛应用于机场旅检、车站贵宾厅、大型重要活动安检、重要场所安检等场合。产品设计结合行业 ，融合先进的工业设计理念，整体外观更加简约美观。978安检之家
AN5030A采用世界上最新技术，使图像分辨更清晰，操作更人性化、更高效，使用可靠性和安全性更高。AN5030A同时具备物质识别功能，能够根据被检物的有效原子序数，分辨出有机物、无机物和混合物（或轻金属），并在图像上赋予不同的颜色，有助于操作人员对图像进行识别和判断；AN5030A也可以对爆炸物和毒品进行辅助探测并报警。978安检之家

978安检之家

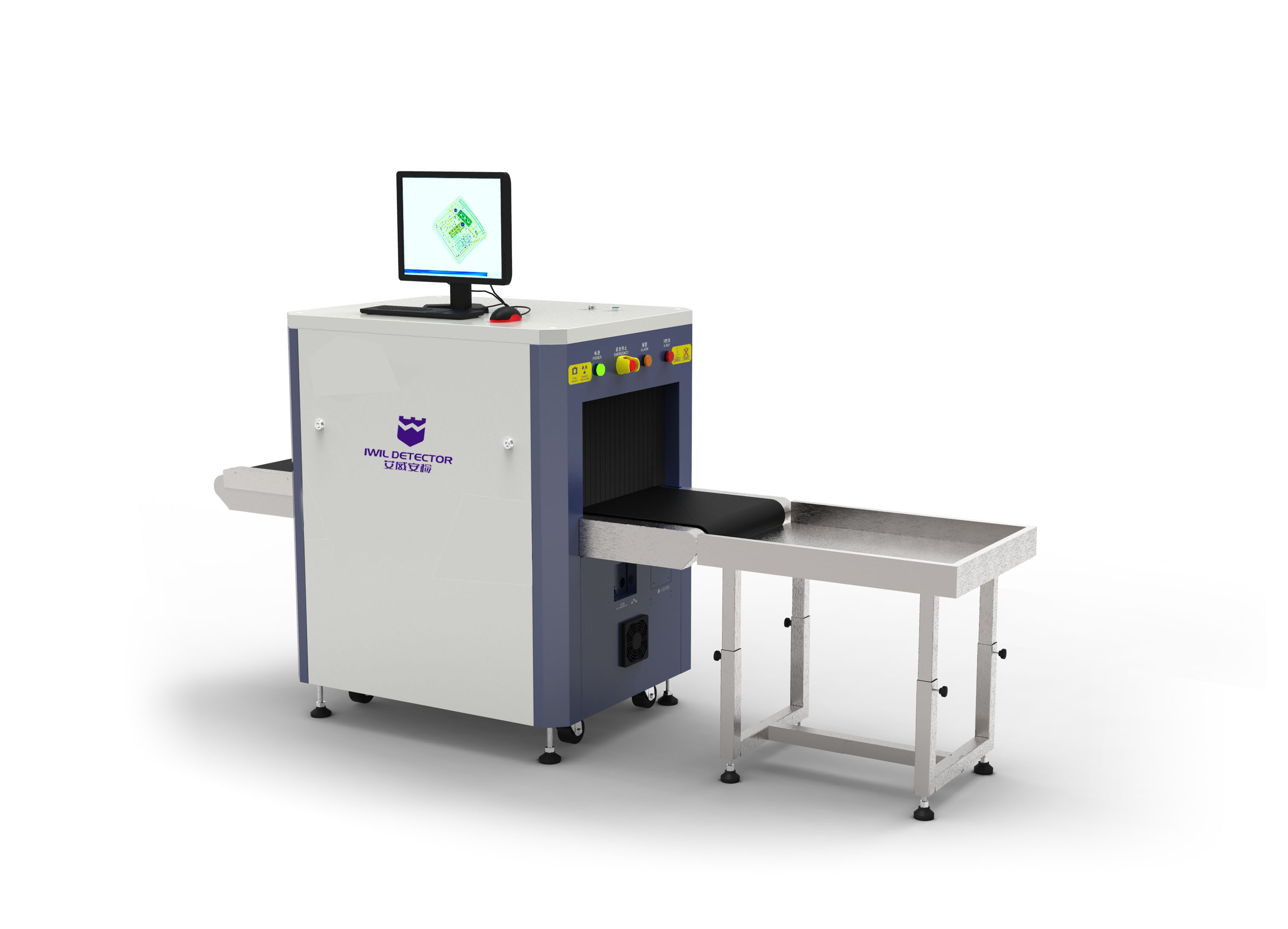

AN5030A外观图978安检之家

978安检之家
2 技术特点978安检之家
 图像清晰，AN5030A的丝分辨力可以达到国际领先的0.0787毫米金属丝（40AWG），穿透力达40毫米钢板，图像分辨率都采用1280×1024；978安检之家
 先进的物质识别功能，能够将被检物的不同类别物质组成表示为不同颜色：978安检之家
有机物 —— 橙色978安检之家
无机物 —— 蓝色978安检之家
混合物和轻金属 —— 绿色978安检之家
 爆炸物和毒品辅助探测功能，根据爆炸物和毒品的物质组成特点进行自动探测并报警；978安检之家
 极低的环境辐射剂量率，设备周边辐射剂量率接近天然本底水平，符合所有国际国内健康安全标准；978安检之家
 根据人体工程原理设计专用键盘、图像显示及人机交互界面，设备操作更加简单和人性化；978安检之家
 图像放大区域任意选取，提供连续放大、逐级放大、局部放大（类似放大镜功能）多种放大模式，结合缩微窗功能，使图像放大操作更方便、更高效；978安检之家
 检查图像自动存储，同时提供手动选择存储功能，可以将选定的图像或图像局部区域存储到指定文件夹；支持将专用图像格式转换为JPG、BMP、GIF等通用图像格式；支持将图像转存至USB存储设备；978安检之家
 提供危险品图像插入功能（TIP功能），方便操作人员图像识别能力训练和考核；978安检之家
 采用Windows 7 操作系统软件，系统运行稳定，启动时间不超过60秒；978安检之家
 支持双向扫描功能，可以对任意方向传送的物品进行扫描并成像；978安检之家
 基于计算机平台，提供以网络应用为载体的远程协作检查模式，以及图像传输和集中存储功能；978安检之家
 采用模块化设计，并提供X射线源、探测器阵列、专用键盘等关键部件的测试诊断功能，使设备故障诊断及维修更加准确和快捷。978安检之家
978安检之家
3 技术原理978安检之家
X射线是比可见光波长还要短的一种电磁辐射，具有比可见光更强的穿透能力，甚至能够穿透一定厚度的钢板。当X射线穿过物品时，不同物质组成、不同密度和不同厚度的物品内部结构能够不同程度地吸收X射线，密度、厚度越大，吸收射线越多；密度、厚度越小，吸收射线越少，所以从物品透射出来的射线强度就能够反映出物品内部结构信息。978安检之家
AN5030A采用线扫描工作方式，物品逐层被X射线照射；透射射线信号被探测、处理后，对获得的数据进行图像重建就得到了下图所示的X射线黑白图像，图像上能够表现物品的内部结构轮廓信息。
