低辐射绿色通道车辆快速检查系统工作原理及流程

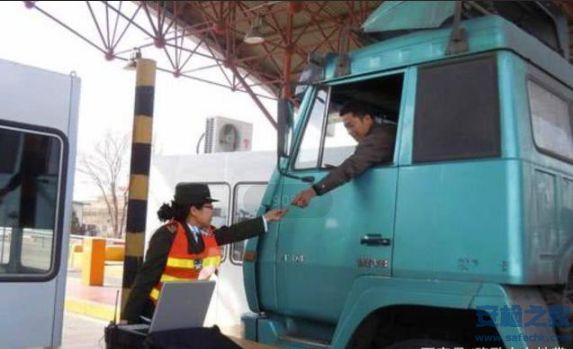

国家 “五纵二横 ”鲜活农产品运输 “绿色通道 ”，免收整车合法装载运输鲜活农产品车辆的车辆通行费。交公路发 (2009)784号报告中提出使用先进的检查设备对 “绿色通道”货车进行快速的查验，以减少财政损失。国家要求探索研究快速鉴别鲜活农产品运输车辆的方法，充分利用高科技手段 ，尽量缩短鲜活农产品运输车辆查验和通过收费站的时间。VFt安检之家

VFt安检之家

1 低辐射绿色通道车辆快速检查系统 VFt安检之家
系统描述 VFt安检之家

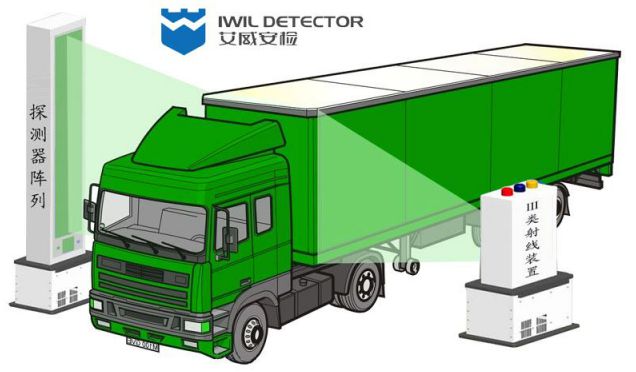

针对于高速公路 “绿色通道”检查及高通过率需求，结合艾崴科技在原来大型整车车辆集装箱检查系统的基础上，设计开发了适用于国内“绿色通道”车辆检查的低辐射x射线成像快速检查装置，可实现绿通对货运车辆的快速检查提高检查站的通过效率。VFt安检之家
 系统特点 VFt安检之家
1)高安全性 VFt安检之家
用于汽车的低剂量扫描系统达到国际安全标准，符合国际原子能协会放射性产品设计规范，可以在人员不下车的情况下检查。每检查一次，受检车辆和人员所受的辐射剂量在安全范围内,仅相当于在民航客机上乘坐 2000km所受宇宙射线的剂量，低于国际标准规定的限值。 VFt安检之家
2)通过率高 VFt安检之家
不用开箱查验。系统允许被检车辆以5Km/h的行驶速度通过扫描通道进行检查，每小时通过率可以达到100辆车/小时，可实现百分之百查验。 VFt安检之家
3) 自动扫描 VFt安检之家
采用司机驾车直接通过扫描通道的检查方式。系统完成预热后进入待命状态 ，并自动检测是否有车辆进入通道。完成一次扫描后，射线自动关闭。这种设计可以检查路面上所有的车辆，乘客不需要下车、车辆以较低的车速通过检查装置就可以完成检查工作。 VFt安检之家
4)图像质量高 VFt安检之家

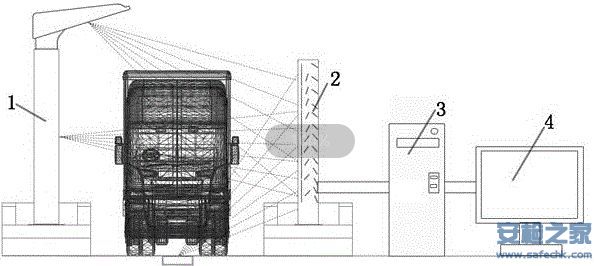

系统由低剂量 x放射源、射线探测器、放大器、数字电子系统、图像处理系统、控制系统、 通讯系统等组成。由于采用了高效率探测器 ，系统能够快速生成清晰的扫描图像，并且各项图像指标在同类产品中处于领先水平。当被检物以5Km/h的速度通过检查通道时，穿透力达到 40mm厚的钢板。 VFt安检之家
5)图像识别 VFt安检之家
图像检查站提供放大、缩小、线性变换、对数变换 、图像格式变换等多种图像处理功能，操作员能够方便快捷地识别出各类违禁物品，并在图像上做出嫌疑标记。 VFt安检之家
6)绿色产品 VFt安检之家
低辐射剂量车辆扫描装置的设计贯穿着 “绿色设计”的观念，技术目标是符合国际标准并满足未来的扫描设备市场需求，该产品是一个没有废水、废气 、废渣的无 “三废”绿色环保装置。 VFt安检之家
7)低成本 VFt安检之家
模块化和低剂量的设计，保证了该产品具有低制造成本的竞争优势。所有的技术成果 ，均来源于本技术团队，包括原理设计、部件设计和软件设计，均在中国研发。所有的硬件产品，均可以在中国制造或采购，因此便于管理和进行质量控制 。VFt安检之家

VFt安检之家

2 车辆快速检查系统辐射安全防护 VFt安检之家
系统具有可靠的安全联锁装置，当系统不通电时，不会产生任何放射性。只有当所有的分系统及安全联锁系统就绪，系统所需条件满足后，射线源才能出束。同时，系统采用的自屏蔽防护设计，为操作人员和公众提供了可靠的安全保障。货物经检查后，不会残留任何放射性。可保证食品及感光材料被检后的辐射安全。系统采取了以下措施用于降低环境辐射。VFt安检之家
1)低剂量放射源：由于射线源系统工作时，司机驾驶车辆自行通过检查通道，不需要下车。系统采用自动避让技术对司机驾驶室进行避让。VFt安检之家
2)辐射监测 ：控制室电动”快门"装置系统，超窄缝出束准直器约束爆光。VFt安检之家
3)辐射屏蔽：放射源和探测器两侧均装有屏蔽装置，能有效屏蔽射线。VFt安检之家
4)声光报警器：系统配有警灯和蜂鸣器，用以指示系统所处状态。VFt安检之家

VFt安检之家
VFt安检之家

3 车辆快速检查系统工作流程设计
