安检机X射线数据采集系统说明书

2016-01-18 16:25:42 来源:安检之家

TAGS关键字:

[摘要]X射线数据采集系统简介LLCM-01 是一种用于双能 X 射线成像领域的多通道数据采集系统,包括探测器模拟信号采 集板(以下简称模拟板,左上图)和数字处理板(以下简称数字板,右上

安检机X射线数据采集系统说明书szB安检之家

简介szB安检之家

X射线数据采集  x射线数据采集szB安检之家

是一种用于双能 X 射线成像领域的多通道数据采集系统,包括探测器模拟信号采 集板(以下简称模拟板,左上图)和数字处理板(以下简称数字板,右上图)。每块模拟板 有 128 个探测器通道,可用来匹配 1.6mm 像素间距的探测器。每块数字板最多可带 32 块模 拟板,每套安检机 系统最多可带 3 块数字板,支持高达 12288 个探测器通道1的数据采集。szB安检之家

安检机系统从数字板输出 16 位二进制数据,通过 USB2.0 高速接口与计算机连接。X 射 线的探测是由安装在模拟板正反面的探测器阵列完成的。选择不同闪烁体类型,安检机系统可完成 30KeV~450KeV 的 X 射线探测。X 射线先通过低能探测器,然后经过一定厚度 的铜滤波片,再通过高能探测器,实现双能 X 射线信号采集。szB安检之家

安检机系统的最高采样频率2可达 3Khz,图像数据输出的最高速度可达 30MB/S。szB安检之家

应用szB安检之家

行李安检、食品检测、厚度检测、骨密度检测、工业无损检测szB安检之家

主要特征szB安检之家

最大探测器通道数:12288szB安检之家

动态范围:3pC~40pCszB安检之家

图像信号输出:16 位szB安检之家

最高数据传输速度:30MB/SszB安检之家

最小信号积分时间:100uSszB安检之家

信噪比 31000:1szB安检之家

系统接线方式:40 路工业标准扁平电缆szB安检之家

安检机 系统szB安检之家

探测器将入射 X 射线转换为微弱电流信号后输入到安检机 系统模拟板的 128 路 ASIC, ASIC 运用相关双采样技术,将模拟信号积分放大,并经信号缓冲送给数字板。数字板对模 拟信号进行 AD 转换,然后用 USB2.0 协议将图像数据传送给计算机。szB安检之家

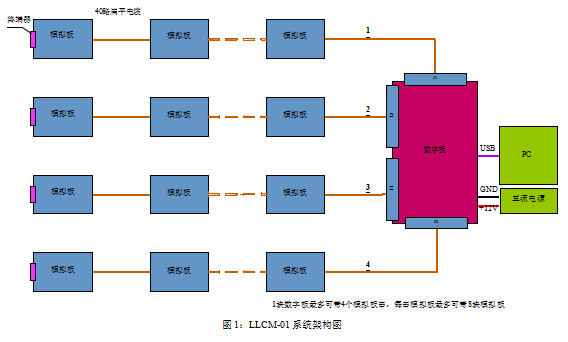

安检机 系统架构如图 1 所示。一块数字板最多可带 32 块模拟板,当系统接 32 块模拟板 时,32 块模拟板分成 4 组,8 块为一组,组内模拟板通过高可靠的 40 路 50mil 间距扁平电 缆串联后与数字板 IDC-40 插座相连。数字板与计算机之间所有数据和信号都通过一根最长 可达 5 米的 USB 2.0 高速屏蔽线连接,系统连线简洁可靠,成本低。szB安检之家

接 32 块模拟板时,系统最高采集频率为 1.5Khz,接 16 块模拟板时,系统最高采集频率可 达 3Khz,非常适合高速扫描领域。szB安检之家

最多可以将 3 块数字板接到一台计算机上,利用软件实现最多 96 块模拟板,12288 个探测 器通道的数据采集。szB安检之家

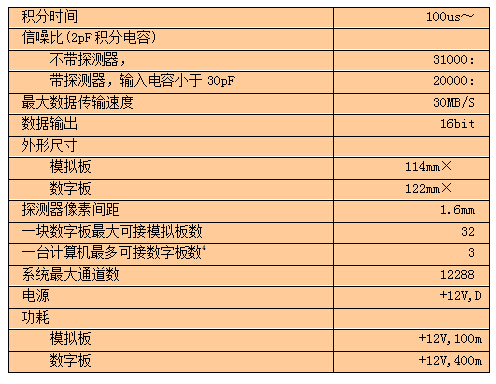

详细技术指标szB安检之家

X射线数据采集szB安检之家

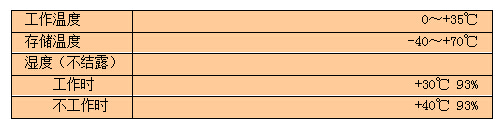

环境参数szB安检之家

X射线数据采集szB安检之家

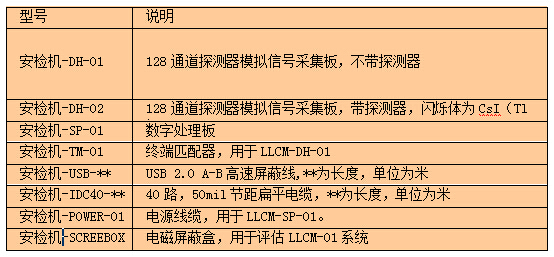

产品型号szB安检之家

<a href=http://www.safechk.com target=_blank class=infotextkey>安检</a>机X射线szB安检之家

系统结构图szB安检之家

X射线数据采集szB安检之家

机械尺寸图szB安检之家

X射线数据采集szB安检之家

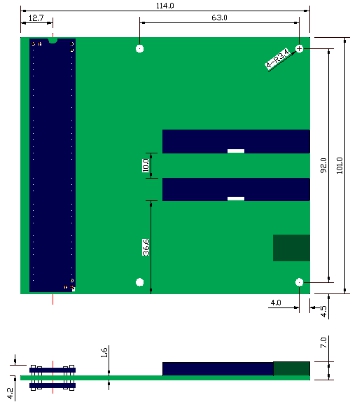

模拟信号采集板机械图szB安检之家

X射线数据采集szB安检之家

数字处理板机械图szB安检之家
