X射线安全检查设备产品介绍书

7.“修改系统时钟”6oH安检之家

如发现系统时钟不准确，可以通过此功能修改系统时钟；修改系统时钟后，如新时钟早于旧时钟，正常图像库中介于新时钟和旧时钟之间采集的图像将被自动删除，危险品图像库中的图像不自动删除，而是将采集时间减少新时钟和旧时钟之差。按“7”键，进入修改系统时钟界面。使用图像功能键修改时钟，各键的功能定义与图像查询模式相同。按“确定”键确认修改系统时钟。按“取消”键取消修改系统时钟，进入正常检测状态。6oH安检之家

8.“关机”6oH安检之家

关机操作见前文。6oH安检之家

9.“进入下级”6oH安检之家

按“9”键，进入第二级菜单。6oH安检之家

第二级：6oH安检之家

0.“进入上级”按图像放大区“0”键，进入第一级菜单。6oH安检之家

1．“切换通道”按“1”键，切换高清晰模式或全通道模式。本系统有全通道和高清晰两种工作模式，系统开机工作于高清晰模式，如用户需要显示全通道，可通过此功能进行切换。6oH安检之家

2.“未校准信号”按“2”键，进入未校准信号界面。进入未校准信号界面后按“取消”键，可退出原始信号查看状态，进入正常检测状态。本功能与“查看原始信号”功能相似，区别在于本功能显示的信号是未经校准的，用于安装调试时射线源的对准。按“确定”键可以产生射线，再次按“确定”键可以关闭X射线。6oH安检之家

3.“切换传送带方向”按“3”键，切换操作面板的传送带运行方向控制键与传送带方向的对应关系。6oH安检之家

4.“切换图像滚动方向”按“4”键，切换图像滚动方向与传送带方向的对应关系。6oH安检之家

5.“危险品图像库查询”操作与“图像查询模式”相同，但本功能查询的是危险品图像库中的图像，而不是正常图像库中的图像。危险品图像库查询时，如用户认为图像没有保存价值，可以按“确定”键选择将其删除。6oH安检之家

6.“模拟危险品检测”按“6”键，系统开始模拟危险品检测，危险品图像库中的图像连续在屏幕上滚动，此状态下可以使用所有的图像处理功能。按“取消”键退出模拟危险品检测状态，返回正常检测状态。危险品图像库中的图像用来模拟实际检测的图像，以正常检测的方式在屏幕上滚动，可用于操作员的培训。6oH安检之家

7.“危险品自动插入”按“7”键，切换危险品自动插入功能开启或关闭。系统在随机自动插入危险品图像库或正常图像库中的图像，考核操作员能否及时识别危险品。6oH安检之家

8.“射线发生器训管”按“8”键,对射线发生器训管。6oH安检之家

9.“进入下级”在本级菜单中无效（以浅色显示，以与其他有效菜单相区别）。6oH安检之家

5 检查仪的自诊断功能6oH安检之家

我们研制的危险品检查仪增加了设备的自诊断功能，其自诊断功能如图5-1所示。我们通过光障信号、束流信号、热流信号、系统电流、探测器自检、探测器灰度信号作为原始数据，在设备运行中可实时在线评价设备的状态。由于我们选用的检查仪主机为IPC工业控制机具有较强的升级及网络化管理功能，因此我们在主机上设定了远程诊断接口，为我们设备的使用用户提供更加快捷的技术服务，以确保我们产品的完好率。6oH安检之家

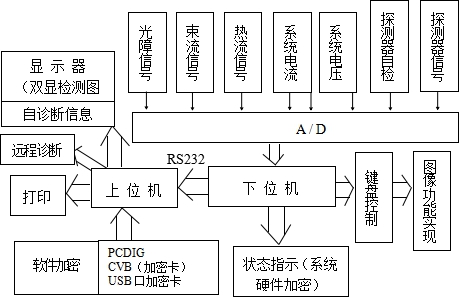

1）状态监测系统框图6oH安检之家

6oH安检之家

 6oH安检之家

2）自诊断软件使用方法6oH安检之家

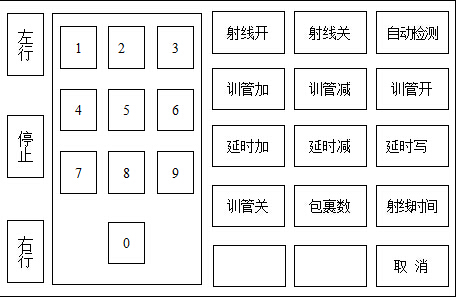

(1)软件键盘操作方法如下图所示：6oH安检之家

6oH安检之家

(2) 键盘功能说明：6oH安检之家

左行、右行：用于控制皮带的转向。6oH安检之家

停止：皮带在转动的情况下，可以让皮带停止转动。6oH安检之家

射线开：控制射线发生器，开射线。6oH安检之家

射线关：控制射线发生器，关射线，也可用于关闭自动检测装态。6oH安检之家

自动检测：控制系统处于自动检测状态，在该状态下当有物体通过安检仪时X射线将开启。6oH安检之家

训管加：当需要人为进行训管或进行某些特殊操作时可以使用该项增加训管电压。6oH安检之家

训管减：当需要人为进行训管或进行某些特殊操作时可以使用该项降低训管电压。
