X射线行李安检机操作说明书--设备操作及部分电气模块

电气控制部分R6l安检之家

电气系统是安检系统的一个重要部分，主要给整个安检系统供电，同时当意外情况发生时，能为系统提供相应的电气保护，设备是操作人员在设备的操作台上对设备进行操作控制，其电气部分的原理图如图4.1：R6l安检之家

 R6l安检之家

R6l安检之家

 电气部分主要实现下面各功能：R6l安检之家

过流保护R6l安检之家

图4.1电气部分原来图（一）中，FU1,FU2分别为10A 的固体保险丝，设备的实际功率为1500W,这样设计的最大功率为2200W，满足了设备的当设备的要求，在保险丝后面紧跟着是断路器，这样在后端短路的情况下，能瞬间脱扣，起到保护作用，选择的为正泰的QF，型号为DZ47.短路的原因多为内部因为绝缘层老化、端子连接松脱引起的电源短路，和人为因素造成。R6l安检之家

紧急情况保护R6l安检之家

图4.1电气部分原来图（一）中，SBE1,SBE2分别为紧停按钮，这个开关是安放在操作人员附近和安检设备外壳上的，防止突发事件发生时，可以立刻断电。接在控制部分主回路中，选择的型号为直径为22，电流为10A，满足了设备的需求。R6l安检之家

权限控制R6l安检之家

此设备为经过培训的、专职人员上岗进行操作。非工作人员不能操作，所以要有个权限控制，有两种方案进行，一在电气中，二在软件中，电气中通过图4.1电气部分原来图（一）中SW钥匙开关来实现的。它串联到主控制回路中，选择的为2常开1常闭开关。只有拿到钥匙开关，才能使用设备，防止其他人误触发设备。R6l安检之家

远程启动控制R6l安检之家

采用远程启动控制方式，把控制按钮放在操作台上，和主设备进行单独分开，操作台可以放到一个房间里或别的一个需要的地方，通过电源延长线进行延长控制，使得在远程即可控制。R6l安检之家

一键关机控制R6l安检之家

在实际的应用中，对上述的钥匙开关有这样的情况：操作人员误操作，直接把钥匙开关反向旋转，造成主回路断电。或者无意中碰到而使钥匙开关断电。这样对负载，如计算机，突然断电，影响很大。我公司设计的产品，真正关机时，能实现只需要用钥匙开关一个旋转，就能安全关机，实现一键关机功能 。R6l安检之家

电机正反转控制R6l安检之家

在正常使用过程中，需要电机正反转动，如自检时，若有物体挡住光障，皮带要根据情况需要正反转动，或当过物体时，看不清楚，需要仔细的看个清楚，需要倒回来，实现反转功能。其电路部分是通过一个中间换向继电器来实现R6l安检之家

电机热保护R6l安检之家

在实际当中，电机会因为时间过长或者是负载过重而导致了过流，这样必须对电机进行保护，当电流达到一定程度后进行保护。R6l安检之家

行程开关R6l安检之家

行程开关机主要是为了保护人体安全设置的，因为射线是有危险的，当人体碰到X射线的发射装置时，需要X射线马上停止发射，行程开关安装在控制X射线发生装置的旁边，串联到X射线发生装置里面，起到短路保护的效果.R6l安检之家

各指示灯部分R6l安检之家

各个指示灯部分需要安装在设备的外表面，对用户起到指示作用，他们分别为X射线指示灯，报警指示灯和电源指示灯。R6l安检之家

1）电源指示灯：打开钥匙开关后，使系统上电，起动设备。通道前面板上的黄色的电源指示灯会立即点亮。R6l安检之家

2）射线发射指示灯：X射线发射指示灯安装在检查通道的入口和出口处面板上。物体进入通道挡住光障后，X射线发射，红色指示灯点亮。R6l安检之家

3）黄色报警指示灯：出入口处，各有一个，当有可疑物品时，闪烁并报警。R6l安检之家

4.11接线端子模块R6l安检之家

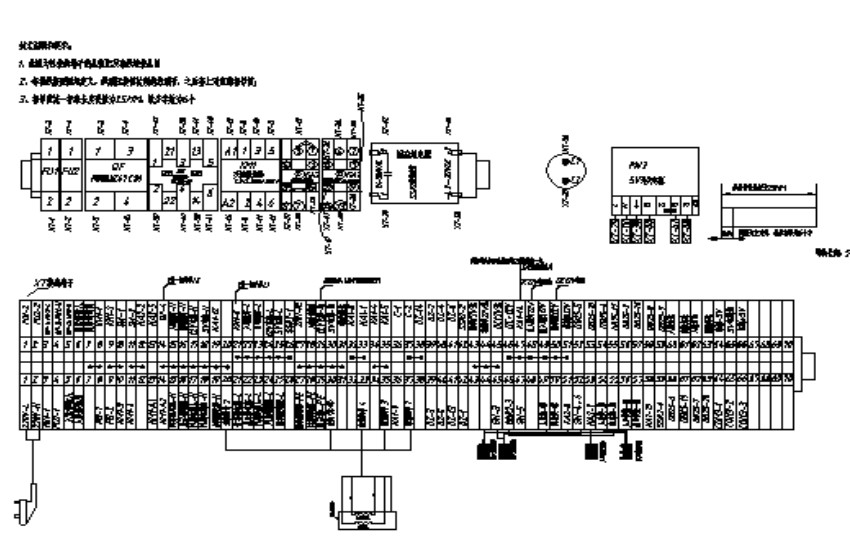

在一个系统连接实现时，各端子使用的是进口的接线端子UK3.5，电线采取的是1.5平方的线。用导轨槽，安装在一个镀锌的电路板上面。周围用线槽进行布线。如图4.3R6l安检之家
