以太网Hybrid端口实现多组合访问权限教程

2015-12-14 17:00:06 来源:安检之家

TAGS关键字:

[摘要]     【安检之家 safechk.com】以太网端口有三种链路类型:Access、Hybrid和Trunk。  Access类型的端口只能属于1个VLAN、一般用于连接计算机的端口;  Trunk类型的端口可以允许多个VLAN通过,可以接收

    【安检之家 safechk.com】以太网端口有三种链路类型:Access、Hybrid和Trunk。SGb安检之家

  Access类型的端口只能属于1个VLAN、一般用于连接计算机的端口;SGb安检之家

  Trunk类型的端口可以允许多个VLAN通过,可以接收和发送多个VLAN的报文,一般用于交换机之间连接的端口;SGb安检之家

  Hybrid类型的端口可以允许多个VLAN通过,可以接收和发送多个VLAN的报文,可以用于交换机之间连接,也可以用于连接用户的计算机。SGb安检之家

  Hybrid端口和Trunk端口在接收数据时,处理方法是一样的,唯一不同之处在于发送数据时:Hybrid端口可以允许多个VLAN的报文发送时不打标签。SGb安检之家

  而Trunk端口只允许缺省VLAN的报文发送时不打标签。SGb安检之家

  要实现的功能:SGb安检之家

  1、 端口1、2和3和4、5分属于vlan 10、30和40,服务器Server1连接到端口6,Server2连接到端口7,分别属vlan60,vlan70。SGb安检之家

  2、 所有设备的ip地址均在同一网段。SGb安检之家

  3、 三个vlan的PC都可以访问服务器Server1。SGb安检之家

   4、 只有vlan 10、30及vlan 40中的端口4可访问Server2。SGb安检之家

  5、 Vlan10中的端口2可访问Vlan40。SGb安检之家

  6、 Vlan30可访问Vlan40中的端口5。SGb安检之家

  流程配置:SGb安检之家

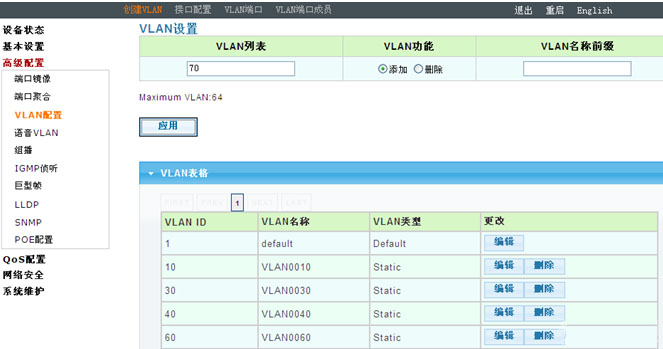

  1、 高级配置——VLAN配置——创建需要用到的VLANSGb安检之家

f21f2cdc5fb4ff749fe1523c73d2ad90.jpgSGb安检之家

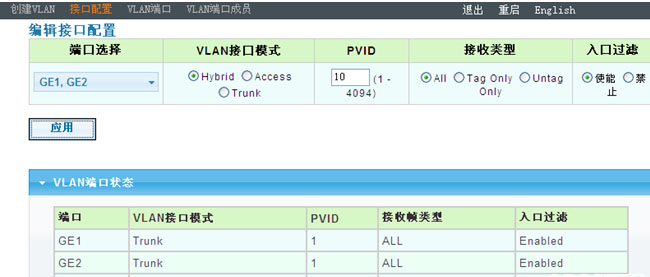

  2、 高级配置——VLAN配置——接口配置里,选择端口1、2——VLAN接口模式选Hybrid——PVID为10——接收类型选All——入口过滤选使能——点应用SGb安检之家

b7e69c711de1868bf3add342275e4267.jpgSGb安检之家
